应用及描述
此电缆主要用于配电板和配电盘内部配线，一般安装在管道内，用于工作温度90℃的设备内部布线，适合用于烟雾和毒气可能导致生命威胁和设备的损坏的公共场所（如政府大楼等）。此电缆燃烧时不产生腐蚀性气体，这一点对电气设备尤为重要。6491B等同于欧共体标准的H05Z-U/H07Z-U/H07Z-R。

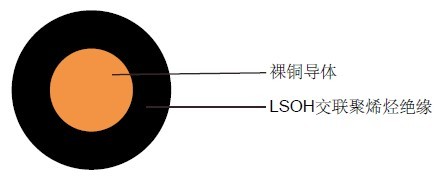

电缆结构
- 实心或多股铜丝
- 实心遵循BS 6360 Cl-1/IEC 60228 Cl-1(H05Z-U/H07Z-U)

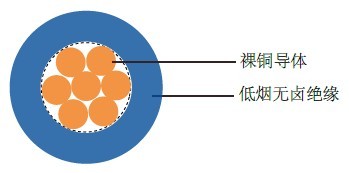

- 多股遵循BS 6360 Cl-2/IEC 60228 Cl-2(H07Z-R)
- LSOH 交联聚烯烃EI5绝缘
线芯颜色
黑色, 蓝色, 黄绿色, 红色, 黄色, 白色, 紫罗兰色, 棕色, 灰色, 橘黄色, 粉色
技术特性
- 工作电压: 300/500 V(H05Z-R), 450/750 V(H07Z-U/H07Z-R)
- 测试电压: 2000 V(H05Z-R), 2500 V(H07Z-U/H07Z-R)
- 最小弯曲半径: 达到10 mm² - 3x外径,
25 mm²以上 - 6x外径
- 工作温度: +0º C～+90º C
- 短路时可达到的温度: +250º C
- 绝缘电阻: 10 MΩxkm
- 无卤遵循EN 50267-2-1 / IEC 60754-1
- 烟密度遵循EN 50268-2 / IEC 61034-2
- 毒气测试遵循EN 50267-2-2, IEC 60754-2
- 阻燃遵循EN 50265-2-1, IEC 60332-1
电缆参数
线规 |
芯数 x 导体截 |
标称绝缘厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
H05Z-U |
|||||
20 |
1x0.5 |
0.6 |
2.0 |
4.8 |
8 |
18 |
1x0.75 |
0.6 |
2.2 |
7.2 |
12 |
17 |
1x1 |
0.6 |
2.3 |
9.6 |
14 |
H07Z-U |
|||||
16 |
1x1.5 |
0,7 |
2.8 |
14.4 |
20 |
14 |
1x2.5 |
0,8 |
3.3 |
24 |
30 |
12 |
1x4 |
0,8 |
3.8 |
38 |
45 |
10 |
1x6 |
0,8 |
4.3 |
58 |
65 |
8 |
1x10 |
1,0 |
5.5 |
96 |
105 |
H07Z-R |
|||||
16(7/24) |
1x1.5 |
0.7 |
3.0 |
14.4 |
21 |
14(7/22) |
1x2.5 |
0.8 |
3.6 |
24 |
33 |
12(7/20) |
1x4 |
0.8 |
4.1 |
39 |
49 |
10(7/18) |
1x6 |
0.8 |
4.7 |
58 |
71 |
8(7/16) |
1x10 |
1 |
6 |
96 |
114 |
6(7/14) |
1x16 |
1 |
6.8 |
154 |
172 |
4(7/12) |
1x25 |
1.2 |
8.4 |
240 |
265 |
2(7/10) |
1x35 |
1.2 |
9.3 |
336 |
360 |
1(19/13) |
1x50 |
1.4 |
10.9 |
480 |
487 |
2/0(19/11) |
1x70 |
1.4 |
12.6 |
672 |
683 |
3/0(19/10) |
1x95 |
1.6 |
14.7 |
912 |
946 |
4/0(37/12) |
1x120 |
1.6 |
16 |
1152 |
1174 |
300MCM(37/11) |
1x150 |
1.8 |
17.9 |
1440 |
1448 |
350MCM(37/10) |
1x185 |
2.0 |
20.0 |
1776 |
1820 |
500MCM(61/11) |
1x240 |
2.2 |
22.7 |
2304 |
2371 |
-(61/10) |
1x300 |
2.4 |
25.4 |
2980 |
3050 |
-(61/9) |
1x400 |
2.6 |
28.8 |
3765 |
3842 |
-(61/8) |
1x500 |
2.8 |
32.8 |
4725 |
4900 |
-(127/10) |
1x630 |
2.8 |
36.5 |
6205 |
6334 |
