应用及描述
此电缆可用于在干燥，潮湿的环境，浸入油或油脂中，耐各种气候条件以及中型机械压力的环境中，可用于工业或农业车间设备，大型锅炉，加热板，电动工具：如钻头，盘锯，电器，建筑上用的便携式电机和发电机。这些电缆也适用于固定设备，例如可以应用于风塔，其特殊的导体结构和所用材料很大的提高了电缆扭转力（最大150°/M），这对应用于风力发电机是至关重要的，可敷设于临时建筑的石灰或木架上，布线于电梯间等都。638TQ等同于欧共体标准的H07BN4-F。

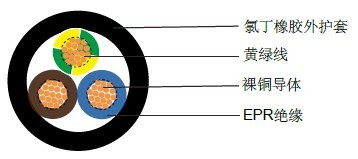

电缆结构
- 多股柔软裸铜导体
- 遵循BS 6360 Cl-5/IEC 60228 Cl-5
- EPR(乙丙橡胶)绝缘, GP1，遵循BS 7655
- CSP (氯磺化聚乙烯), RS4，遵循BS 7655，耐热，防油，阻燃
线芯颜色
1芯: 黑色
2芯: 棕色, 蓝色
3芯: 黄绿色, 棕色, 蓝色
4芯: 黄绿色, 棕色, 黑色, 灰色
5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色
6芯及以上: 白色绝缘加黑色数字标注
技术特性
- 工作电压: 450/750 V
- 测试电压: 2500 V
- 动态弯曲半径: 6x外径
- 固定安装弯曲半径: 4x外径
- 工作温度范围: -40º C～+90º C
- 风能应用时的工作温度: -15º C～+90º C
- 短路时可达到的最高温度: +250º C
- 阻燃: IEC 60332.1C2/NF C 32-070
- 绝缘电阻: 20 MΩxkm
电缆参数
线规 |
芯数 x 导体截 |
标称绝缘厚度 |
标称 护套厚度 mm |
标称外径 |
标称电缆重量 |
6381TQ |
|||||
16(30/30) |
1x1.5 |
0.8 |
1.4 |
5.9 |
50 |
14(50/30) |
1x2.5 |
0.9 |
1.4 |
6.5 |
65 |
12(56/28) |
1x4 |
1 |
1.5 |
7.8 |
105 |
10(84/28) |
1x6 |
1 |
1.6 |
9 |
130 |
8(80/26) |
1x10 |
1.2 |
1.8 |
10.8 |
200 |
6(128/26) |
1x16 |
1.2 |
1.9 |
12.1 |
275 |
4(200/26) |
1x25 |
1.4 |
2 |
14.1 |
400 |
2(280/26) |
1x35 |
1.4 |
2.2 |
15.9 |
520 |
1(400/26) |
1x50 |
1.6 |
2.4 |
18.5 |
730 |
2/0(356/24) |
1x70 |
1.6 |
2.6 |
21 |
980 |
3/0(485/24) |
1x95 |
1.8 |
2.8 |
23.9 |
1270 |
4/0(614/24) |
1x120 |
1.8 |
3 |
25.8 |
1570 |
300 MCM (765/24) |
1x150 |
2 |
3.2 |
28.6 |
1960 |
350 MCM (944/24) |
1x185 |
2.2 |
3.4 |
31.5 |
2380 |
500MCM(1225/24) |
1x240 |
2.4 |
3.5 |
35.1 |
3100 |
-(1525/24) |
1x300 |
2.6 |
3.6 |
38.7 |
3790 |
-(2013/24) |
1x400 |
2.8 |
3.8 |
43.5 |
4880 |
-(1769/23) |
1x500 |
3 |
4 |
47.8 |
6070 |
-(2257/23) |
1x630 |
3 |
4.1 |
51.5 |
7460 |
6382TQ |
|||||
17(32/32) |
2x1 |
0.8 |
1.3 |
8.2 |
93 |
16(30/30) |
2x1.5 |
0.8 |
1.5 |
9.3 |
118 |
14(50/30) |
2x2.5 |
0.9 |
1.7 |
10.9 |
172 |
12(56/28) |
2x4 |
1 |
1.8 |
13.2 |
275 |
10(84/28) |
2x6 |
1 |
2 |
15.6 |
370 |
8(80/26) |
2x10 |
1.2 |
3.1 |
20.6 |
690 |
6(128/26) |
2x16 |
1.2 |
3.3 |
23.3 |
910 |
4(200/26) |
2x25 |
1.4 |
3.6 |
27.4 |
1290 |
6383TQ |
|||||
17(32/32) |
3x1 |
0.8 |
1.4 |
8.9 |
114 |
16(30/30) |
3x1.5 |
0.8 |
1.6 |
10 |
144 |
14(50/30) |
3x2.5 |
0.9 |
1.8 |
11.7 |
210 |
12(56/28) |
3x4 |
1 |
1.9 |
14.1 |
335 |
10(84/28) |
3x6 |
1 |
2.1 |
16.6 |
450 |
8(80/26) |
3x10 |
1.2 |
3.3 |
22.1 |
835 |
6(128/26) |
3x16 |
1.2 |
3.5 |
24.8 |
1120 |
4(200/26) |
3x25 |
1.4 |
3.8 |
29.3 |
1600 |
2(280/26) |
3x35 |
1.4 |
4.1 |
32.9 |
2080 |
1(400/26) |
3x50 |
1.6 |
4.5 |
38.5 |
2890 |
2/0(356/24) |
3x70 |
1.6 |
4.8 |
43.6 |
3850 |
3/0(485/24) |
3x95 |
1.8 |
5.3 |
50 |
4970 |
4/0(614/24) |
3x120 |
1.8 |
5.6 |
53.9 |
6350 |
300 MCM (765/24) |
3x150 |
2 |
6 |
59.9 |
7700 |
350 MCM (944/24) |
3x185 |
2.2 |
6.4 |
65.9 |
9350 |
500MCM(1225/24) |
3x240 |
2.4 |
7.1 |
74.7 |
1200 |
-(1525/24) |
3x300 |
2.6 |
7.7 |
83.2 |
14910 |
6384TQ |
|||||
17(32/32) |
4x1 |
0.8 |
1.5 |
9.8 |
139 |
16(30/30) |
4x1.5 |
0.8 |
1.7 |
11 |
177 |
14(50/30) |
4x2.5 |
0.9 |
1.9 |
12.8 |
257 |
12(56/28) |
4x4 |
1 |
2 |
15.5 |
420 |
10(84/28) |
4x6 |
1 |
2.3 |
18.5 |
565 |
8(80/26) |
4x10 |
1.2 |
3.4 |
24.1 |
1020 |
6(128/26) |
4x16 |
1.2 |
3.6 |
27.1 |
1380 |
4(200/26) |
4x25 |
1.4 |
4.1 |
32.5 |
2140 |
2(280/26) |
4x35 |
1.4 |
4.4 |
36.5 |
2610 |
1(400/26) |
4x50 |
1.6 |
4.8 |
42.6 |
3650 |
2/0(356/24) |
4x70 |
1.6 |
5.2 |
48.6 |
4880 |
3/0(485/24) |
4x95 |
1.8 |
5.9 |
56 |
6390 |
4/0(614/24) |
4x120 |
1.8 |
6 |
59.9 |
7750 |
300 MCM (765/24) |
4x150 |
2 |
6.5 |
66.8 |
9780 |
350 MCM (944/24) |
4x185 |
2.2 |
7 |
73.5 |
11900 |
500MCM(1225/24) |
4x240 |
2.4 |
7.7 |
83.2 |
15330 |
-(1525/24) |
4x300 |
2.6 |
8.4 |
92.8 |
19030 |
6385TQ |
|||||
16(30/30) |
5x1.5 |
0.8 |
1.8 |
12.1 |
226 |
14(50/30) |
5x2.5 |
0.9 |
2 |
14.1 |
329 |
12(56/28) |
5x4 |
1 |
2.2 |
17.2 |
515 |
10(84/28) |
5x6 |
1 |
2.5 |
20.5 |
690 |
8(80/26) |
5x10 |
1.2 |
3.6 |
26.5 |
1240 |
6(128/26) |
5x16 |
1.2 |
3.9 |
30.1 |
1695 |
4(200/26) |
5x25 |
1.4 |
4.4 |
36.1 |
2470 |
2(280/26) |
5x35 |
1.4 |
4.7 |
40.5 |
3187 |
1(400/26) |
5x50 |
1.6 |
5.1 |
47.3 |
4450 |
2/0(356/24) |
5x70 |
1.6 |
5.6 |
54 |
5938 |
3/0(485/24) |
5x95 |
1.8 |
6.2 |
62 |
7924 |
6386TQ |
|||||
12(56/28) |
6x4 |
1 |
2.6 |
19.6 |
643 |
10(84/28) |
6x6 |
1 |
3 |
23.4 |
917 |
8(80/26) |
6x10 |
1.2 |
3.6 |
28.8 |
1420 |
6(128/26) |
6x16 |
1.2 |
3.9 |
32.7 |
1973 |
4(200/26) |
6x25 |
1.4 |
4.4 |
39.2 |
2921 |
2(280/26) |
6x35 |
1.4 |
4.7 |
44 |
3822 |
1(400/26) |
6x50 |
1.6 |
5.3 |
51.8 |
5337 |
6387TQ |
|||||
16(30/30) |
7x1.5 |
0.8 |
2.6 |
14.7 |
385 |
14(50/30) |
7x2.5 |
0.9 |
2.8 |
17.1 |
445 |
12(56/28) |
7x4 |
1 |
2.8 |
21.6 |
773 |
10(84/28) |
7x6 |
1 |
3.2 |
25.7 |
1089 |
8(80/26) |
7x10 |
1.2 |
3.8 |
31.6 |
1706 |
6(128/26) |
7x16 |
1.2 |
4 |
35.7 |
2330 |
4(200/26) |
7x25 |
1.4 |
4.7 |
43.2 |
3560 |
2(280/26) |
7x35 |
1.4 |
5 |
48.5 |
4576 |
1(400/26) |
7x50 |
1.6 |
5.7 |
57.4 |
6436 |
6388TQ |
|||||
12(56/28) |
8x4 |
17.3 |
3 |
23.5 |
908 |
63810TQ |
|||||
12(56/28) |
10x4 |
18.9 |
3.1 |
25.3 |
1073 |
63812TQ |
|||||
12(56/28) |
12x4 |
19.6 |
3.2 |
26.2 |
1183 |
63816TQ |
|||||
12(56/28) |
16x4 |
22.1 |
3.5 |
29.3 |
1505 |
63818TQ |
|||||
12(56/28) |
18x4 |
23.6 |
3.6 |
31 |
1687 |
63820TQ |
|||||
12(56/28) |
20x4 |
25.2 |
3.8 |
33 |
1902 |
