6381Y(BS 6004/6346)

应用及描述
此电缆用于电信设备的直流供应及需要灵活安装的电源应用。

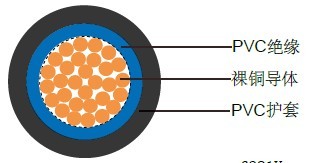

电缆结构
- 裸铜导体
- 遵循BS6360 Cl-5/IEC60228 Cl-5
- PVC绝缘TI1,遵循BS7655
- PVC护套TM1,遵循BS7655
氧指数> 30%
满足BT M231规定的可燃性测试要求

6381Y(BS 6004/6346) BS英标工业电缆6381Y(BS 6004/6346) BS英标工业电缆

线芯颜色

蓝色 (蓝色), 灰色 (灰色), 黄绿色 (黄绿色), 棕色 (棕色), 其他颜色可选

技术特性
- 工作电压: 1.0mm²~35mm² - 450/750V(BS 6004)
50mm²及以上 - 600/1000V(BS 6346)
- 最小弯曲半径: 达到50 mm²: 3x外径,
70mm²及以上: 4x外径
- 工作温度: -15º C~+70º C
- 绝缘电阻: 10 MΩxkm
- 阻燃: IEC 60332.1, BS4066第一部分



电缆参数

线规
(股数/直径)

芯数 x 导体截
面积
#xmm²

标称绝缘厚度
mm

标称护套厚度
mkm

标称外径
mm

标称电缆重量
kg/km

16(30/30)

1x1.5

0.9

0.8

4.9

36

14(50/30)

1x2.5

0.9

0.8

5.4

52

12(56/28)

1x4

1

0.9

6.3

76

10(84/28)

1x6

1.1

0.9

7.6

100

8(80/26)

1x10

1.2

1

8.6

160

6(128/26)

1x16

1.2

1

9.8

230

4(200/26)

1x25

1.4

1.1

11.5

340

2(280/26)

1x35

1.4

1.1

12.5

440

1(400/26)

1x50

1.4

1.4

15.1

541

2/0(356/24)

1x70

1.4

1.4

17.0

749

3/0(485/24)

1x95

1.6

1.5

19.1

1000

4/0(614/24)

1x120

1.6

1.8

21.6

1241

300MCM (765/24)

1x150

1.8

1.8

23.4

1523

350MCM (944/24)

1x185

2

1.8

25.5

1942

500MCM(1225/24)

1x240

2.2

1.8

28.5

2514

-(1525/24)

1x300

2.4

2

31.2

3125

-(2013/24)

1x400

2.6

2.1

35.3

3967

-(1769/23)

1x500

2.8

2.2

38.8

5063

-(2257/23)

1x630

2.8

2.4

43.8

6491
