6192Y/ 6193Y(BS 6004)

应用及描述
此电缆适合固定安装在干燥或潮湿的环境,可安装在墙壁,板或托盘,在渠道中或嵌入石膏中。在需要机械保护的情况下应敷设管道或线槽中。

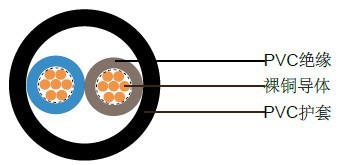

电缆结构
- 多股柔软裸铜导体
- 遵循BS 6360, IEC 60228 Cl-1/2
- PVC绝缘TI1,遵循BS 7655
- PVC护套T6,遵循BS 7655

6192Y/ 6193Y(BS 6004) BS英标工业电缆6192Y/ 6193Y(BS 6004) BS英标工业电缆



线芯颜色
2芯: 棕色,蓝色
3芯: 棕色, 黑色,灰色



技术特性
- 工作电压: 300/500v
- 测试电压: 2000 V
- 最小弯曲半径: 4x外径
- 工作温度: -15º C~+70º C
- 短路时可达到的温度: +160º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 10 MΩxkm



电缆参数

线规
(股数/直径)

芯数 x 导体截
面积
#xmm²

标称绝缘厚度
mm

标称
护套厚度
mm
标称外径
mm

标称电缆重量
kg/km

最小
mm
最大
mm

6192Y

17

2 × 1.0

0.6

0.9

4x6.2

4.7x7.4

53

16

2 × 1.5

0.7

0.9

4.4x7.0

5.4x8.4

70

14

2 × 2.5

0.8

1

5.2x8.4

6.2x9.8

105

12(7/20)

2 × 4

0.8

1

6x10.4

7.2x11.5

150

10(7/18)

2 × 6

0.8

1.1

6.8x11.5

8.0x13.0

205

8(7/16)

2 × 10

1

1.2

7.8x15.1

9.6x16

325

6(7/14)

2 × 16

1

1.3

9.8x17.2

11.0x18.5

465

6193Y

17

3 × 1.0

0.6

0.9

4x8.4

4.7x9.8

77

16

3 × 1.5

0.7

0.9

4.4x9.8

5.4x11.5

100

14

3 × 2.5

0.8

1

5.2x11.5

6.2x13.5

150

12(7/20)

3 × 4

0.8

1.1

6x14.8

7.4x16.5

230

10(7/18)

3 × 6

0.8

1.1

6.8x16.5

8.0x18.0

300

8(7/16)

3 × 10

1

1.2

7.8x21.0

9.6x22.5

485

6(7/14)

3 × 16

1

1.3

9.8x24.8

11.0x26.5

700
