6181Y/6181X(BS 6004/6346)

应用及描述
此电缆适用于受到机械损伤较小地方的表面布线,适用于电力和照明等电气装置的安装。

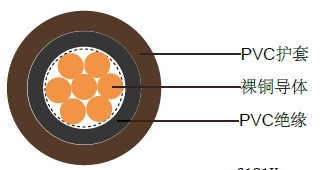

电缆结构
- 裸铜导体
- 实心遵循BS 6360 Cl-1/IEC 60228 Cl-1; 多股遵循BS 6360 Cl-2/IEC 60228 Cl-2
1.0mm²- 2.5mm Cl-1 – 实心圆形导体
4mm²及以上 - Cl-2 – 多股圆形或紧实型导体
- PVC绝缘TI1,遵循BS7655/XLPE(6181X)
- PVC护套TM1/Type 6,遵循BS7655

6181Y/6181X(BS 6004/6346) BS英标工业电缆6181Y/6181X(BS 6004/6346) BS英标工业电缆

线芯颜色

黑色, 蓝色, 棕色

技术特性
- 工作电压: 1.0mm²~35mm² - 300/500V(BS 6004)
50mm²及以上 - 600/1000V(BS 6346)
- 最小弯曲半径: 达到35 mm² : 3x外径,
50mm²-185mm²: 4x外径
240mm²及以上: 6x外径
- 工作温度: -15º C~+70º C
- 绝缘电阻: 10 MΩxkm
- 阻燃: IEC 60332.1



电缆参数

线规
(股数/直径)

芯数 x 导体截
面积
#xmm²

标称绝缘厚度
mm

标称护套厚度
mkm

标称外径
mm

标称电缆重量
kg/km

18

1x1

0.6

0.8

4.5

27

16

1x1.5

0.7

0.8

4.9

36

14

1x2.5

0.8

0.8

5.8

52

12(7/20)

1x4

0.9

0.9

6.8

76

10(7/18)

1x6

0.8

0.9

7.4

100

8(7/16)

1x10

1

0.9

8.8

160

6(7/14)

1x16

1

1

10.5

230

4(7/12)

1x25

1.2

1.1

12.5

340

2(7/10)

1x35

1.2

1.1

13.5

440

1(19/13)

1x50

1

1.4

13.7

541

2/0(19/11)

1x70

1.1

1.4

15.8

749

3/0(19/10)

1x95

1.1

1.5

17.5

1000

4/0(37/12)

1x120

1.2

1.5

19.3

1241

300MCM(37/11)

1x150

1.4

1.6

21.5

1523

350MCM(37/10)

1x185

1.6

1.6

24.7

1942

500MCM(61/11)

1x240

1.7

1.7

27.7

2514

-(61/10)

1x300

1.8

1.8

30.6

3125

-(61/9)

1x400

2

1.9

34.2

3967

-(61/8)

1x500

2.2

2

38

5063

-(127/10)

1x630

2.4

2.2

42.9

6491
