6181B(BS 7889)

应用及描述
此电缆主要用于家庭和工业电源/照明应用的固定布线,可敷设于线槽或导管,或接地使用时可表面安装。适合用于烟雾和毒气可能导致
生命威胁和设备的损坏的公共场所(如公共政府大楼等)当有机械保护时,可以被嵌在混凝土中。

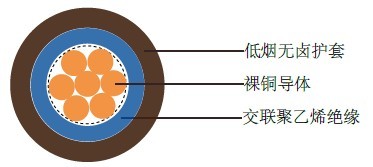

电缆结构
- 多股铜丝
- 遵循IEC 60228 Cl-2
- XLPE绝缘
- LSOH护套

6181B(BS 7889) BS英标工业电缆6181B(BS 7889) BS英标工业电缆

线芯颜色

黑色, 蓝色, 棕色

技术特性
- 工作电压: 600/1000 V
- 最小弯曲半径: 达到25 mm² - 4x外径,
25 mm²以上 - 6x外径
- 工作温度: -15º C~+90º C
- 绝缘电阻: 10 MΩxkm
- 无卤遵循EN 50267-2-1 / IEC 60754-1
- 烟密度遵循EN 50268-2 / IEC 61034-2
- 毒气测试遵循EN 50267-2-2, IEC 60754-2
- 阻燃遵循EN 50265-2-1, IEC 60332-1



电缆参数

线规
(股数/直径)

芯数 x 导体截
面积
#xmm²

标称绝缘厚度
mm

标称护套厚度
mkm

标称外径
mm

标称电缆重量
kg/km

16(1/16)

1x1.5

0.7

1.4

6

50

14(1/14)

1x2.5

0.7

1.4

6.5

70

12(7/20)

1x4

0.7

1.4

7

80

10(7/18)

1x6

0.7

1.4

7.5

110

8(7/16)

1x10

0.7

1.4

8.5

150

6(7/14)

1x16

0.7

1.4

9.5

215

4(7/12)

1x25

0.9

1.4

11.5

315

2(7/10)

1x35

0.9

1.4

12

415

1(19/13)

1x50

1

1.4

13

555

2/0(19/11)

1x70

1.1

1.4

15

760

3/0(19/10)

1x95

1.1

1.5

17

1025

4/0(37/12)

1x120

1.2

1.5

18.5

1270

300MCM(37/11)

1x150

1.4

1.6

21.5

1575

350MCM(37/10)

1x185

1.6

1.6

23

1955

500MCM(61/11)

1x240

1.7

1.7

26

2470

-(61/10)

1x300

1.8

1.8

28

3155

-(61/9)

1x400

2

1.9

32

4049

-(61/8)

1x500

2.2

2

36

5100

-(127/10)

1x630

2.4

2.2

40

6410
