3192Y(BS 6500)

应用及描述
此电缆在潮湿和潮湿的环境中适用于中小型的机械应力的电气设备,只要符合适用的设备规格,可用于如冰箱,洗衣机,脱水机等家用电器。在不与加热的零件接触的情况下,用于烹饪和取暖设备。这种电缆也可固定安装在家具,隔断墙,装饰覆盖,和建筑的预留空间。他们是不适合户外使用,工业(服装制造除外)或农业应用。318Y等同于欧共体标准的H05VV-F。

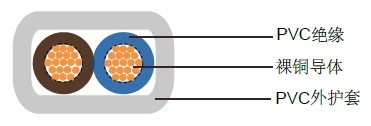

电缆结构
- 柔软裸铜导体
- 遵循BS 6360 Cl-5/IEC 60228 Cl-5
- PVC绝缘 TI2,遵循BS 7655
- PVC外护套TM2,遵循BS 7655

3192Y(BS 6500) BS英标工业电缆3192Y(BS 6500) BS英标工业电缆



线芯颜色
2芯: 蓝色, 棕色
3芯: 黄绿色, 蓝色, 棕色
4芯: 黄绿色, 棕色, 黑色, 灰色
5芯: 黄绿色, 棕色, 黑色, 灰色, 蓝色



技术特性
- 工作电压: 300/500 V
- 测试电压: 2000 V
- 动态弯曲半径: 7.5x外径
- 静态弯曲半径: 4x外径
- 应用时的工作温度: -5º C~+70º C
- 静态时可承受的温度: -40º C~+70º C
- 短路时可达到的温度: +160º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩxkm



电缆参数

线规
(股数/直径)

芯数 x 导体截
面积
#xmm²

标称绝缘厚度
mm

标称
护套厚度
mm
标称外径
mm
标称铜的
重量
kg/km

标称电缆重量
kg/km

3192Y

18(24/32)

2x0.75

0.6

0.8

4.2x6.8

14.4

48

17(32/32)

2x1.00

0.6

0.8

4.4x7.2

19.2

57
