应用及描述
此电缆在潮湿和潮湿的环境中适用于中小型的机械应力的电气设备，只要符合适用的设备规格，可用于如冰箱，洗衣机，脱水机等家用电器。在不与加热的零件接触的情况下，用于烹饪和取暖设备。这种电缆也可固定安装在家具，隔断墙，装饰覆盖，和建筑的预留空间。他们是不适合户外使用，工业（服装制造除外）或农业应用。318Y等同于欧共体标准的H05VV-F。

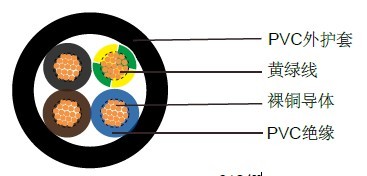

电缆结构
- 柔软裸铜导体
- 遵循BS 6360 Cl-5/IEC 60228 Cl-5
- PVC绝缘 TI2，遵循BS 7655
- 黄绿接地线(3芯及以上)
- PVC外护套TM2，遵循BS 7655
线芯颜色
2芯: 蓝色, 棕色
3芯: 黄绿色, 蓝色, 棕色
4芯: 黄绿色, 棕色, 黑色, 灰色
5芯: 黄绿色, 棕色, 黑色, 灰色, 蓝色
技术特性
- 工作电压: 300/500 V
- 测试电压: 2000 V
- 动态弯曲半径: 7.5x外径
- 静态弯曲半径: 4x外径
- 应用时的工作温度: -5º C～+70º C
- 静态时可承受的温度: -40º C～+70º C
- 短路时可达到的温度: +160º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩxkm
电缆参数
线规 |
芯数 x 导体截 |
标称绝缘厚度 |
标称 护套厚度 mm |
标称外径 mm |
标称铜的 重量 kg/km |
标称电缆重量 |
3182Y |
||||||
18(24/32) |
2x0.75 |
0.6 |
0.8 |
6.4 |
14.4 |
57 |
17(32/32) |
2x1.00 |
0.6 |
0.8 |
6.8 |
19 |
65 |
16(30/30) |
2x1.50 |
0.7 |
0.8 |
7.6 |
29 |
87 |
14(30/50) |
2x2.50 |
0.8 |
1.0 |
9.2 |
48 |
134 |
12(56/28) |
2x4.0 |
0.8 |
1.1 |
10.5 |
77 |
174 |
3183Y |
||||||
18(24/32) |
3x0.75 |
0.6 |
0.8 |
6.8 |
21.6 |
68 |
17(32/32) |
3x1.00 |
0.6 |
0.8 |
7.2 |
29 |
79 |
16(30/30) |
3x1.50 |
0.7 |
0.9 |
8.2 |
43 |
111 |
14(30/50) |
3x2.50 |
0.8 |
1.1 |
10.1 |
72 |
169 |
12(56/28) |
3x4.0 |
0.8 |
1.2 |
11.3 |
115 |
233 |
3184Y |
||||||
18(24/32) |
4x0.75 |
0.6 |
0.8 |
7.4 |
29 |
84 |
17(32/32) |
4x1.00 |
0.6 |
0.9 |
8.0 |
38 |
101 |
16(30/30) |
4x1.50 |
0.7 |
1.0 |
9.2 |
58 |
142 |
14(30/50) |
4x2.50 |
0.8 |
1.1 |
11.2 |
96 |
211 |
12(56/28) |
4x4.0 |
0.8 |
1.2 |
12.5 |
154 |
292 |
3185Y |
||||||
18(24/32) |
5x0.75 |
0.6 |
0.9 |
8.5 |
36 |
106 |
17(32/32) |
5x1.00 |
0.6 |
0.9 |
8.8 |
48 |
123 |
16(30/30) |
5x1.50 |
0.7 |
1.1 |
10.5 |
72 |
176 |
14(30/50) |
5x2.50 |
0.8 |
1.2 |
12.4 |
120 |
262 |
12(56/28) |
5x4.0 |
0.8 |
1.4 |
13.7 |
192 |
369 |
