应用及描述
此电缆适用于电子和电气设备，如家电，小手工工具和办公设备的使用，可可用于平板熨斗，烙铁，厨房用电器，烤面包机，炉灶和商用电动工具的连接。也适合固定安装在家具，装饰材料，墙体隔板和预留的建筑设施 318TRS等同于欧共体标准的H05RR-F。

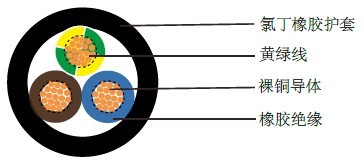

电缆结构
- 多股柔软裸铜导体
- 遵循BS 6360 Cl-5/IEC 60228 Cl-5
- 橡胶绝缘EI4遵循VDE-0282第1部分
- 黄绿接地线, 3芯及以上
- 氯丁橡胶护套EM3
线芯颜色
2芯: 棕色, 蓝色
3芯: 棕色, 蓝色，黄绿色
4芯: 棕色, 灰色, 黑色，黄绿色
5芯: 棕色, 蓝色, 灰色, 黑色，黄绿色
技术特性
- 工作电压: 300/500 V
- 测试电压: 2000 V
- 动态弯曲半径: 8x外径
- 固定安装弯曲半径: 6x外径
- 工作温度范围: -30º C～+60º C
- 短路时可达到的温度: +200 º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩxkm
电缆参数
线规 |
芯数 x 导体截 |
标称绝缘厚度 |
标称 护套厚度 mm |
标称外径 最小-最大 |
标称铜的 重量 kg/km |
标称电缆重量 |
3182TRS |
||||||
18(24/32) |
2x0.75 |
0.6 |
0.8 |
5.7-7.4 |
14.4 |
61 |
17(32/32) |
2x1 |
0.6 |
0.9 |
6.1-8.0 |
19.0 |
73 |
16(30/30) |
2x1.5 |
0.8 |
1.0 |
7.6-9.8 |
29.0 |
115 |
14(50/30) |
2x2.5 |
0.9 |
1.1 |
9.0-11.6 |
48.0 |
160 |
3183TRS |
||||||
18(24/32) |
3x0.75 |
0.6 |
0.9 |
6.2-8.1 |
21.6 |
75 |
17(32/32) |
3x1 |
0.6 |
0.9 |
6.5-8.5 |
29.0 |
86 |
16(30/30) |
3x1.5 |
0.8 |
1.0 |
8.0-10.4 |
43.0 |
135 |
14(50/30) |
3x2.5 |
0.9 |
1.1 |
9.6-12.4 |
72.0 |
191 |
3184TRS |
||||||
18(24/32) |
4x0.75 |
0.6 |
0.9 |
6.8-8.8 |
28.8 |
94 |
17(32/32) |
4x1 |
0.6 |
0.9 |
7.1-9.3 |
38.4 |
105 |
16(30/30) |
4x1.5 |
0.8 |
1.1 |
9.0-11.6 |
58.0 |
165 |
14(50/30) |
4x2.5 |
0.9 |
1.2 |
10.7-13.8 |
96 |
235 |
3185TRS |
||||||
18(24/32) |
5x0.75 |
0.6 |
1.0 |
7.6-9.9 |
36 |
110 |
17(32/32) |
5x1 |
0.6 |
1.0 |
8.0-10.3 |
48.0 |
130 |
16(30/30) |
5x1.5 |
0.8 |
1.1 |
9.8-12.7 |
72.0 |
190 |
14(50/30) |
5x2.5 |
0.9 |
1.3 |
11.9-15.3 |
120 |
285 |
