应用及描述
此电缆可用于在干燥，潮湿的环境，浸入油或油脂中，耐各种气候条件以及薄弱的机械压力的环境，例如，在工业厂房，机加工车间，加热板，手提灯，小家电等用于电力供应，他们也适用于大蓬车和野营装备… 318TQ等同于欧共体标准的H05BN4-F。

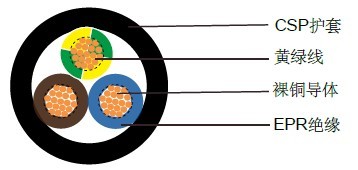

电缆结构
- 多股柔软裸铜导体
- 遵循BS 6360 Cl-5/IEC 60228 Cl-5
- EPR(乙丙橡胶)EI7绝缘
- CSP(氯磺化聚乙烯)外护套EM7
线芯颜色
2芯: 棕色, 蓝色
3芯: 黄绿色, 棕色, 蓝色
4芯: 黄绿色, 棕色, 黑色, 灰色
5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色
6芯及以上: 白色绝缘加黑色数字标注
技术特性
- 工作电压: 300/500 V
- 测试电压: 2000 V
- 动态弯曲半径: 6x外径
- 固定安装弯曲半径: 4x外径
- 工作温度范围: -20º C～+90º C
- 短路时可达到的最高温度: +250º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩxkm
电缆参数
线规 |
芯数 x 导体截 |
标称绝缘厚度 |
标称 护套厚度 mm |
标称外径 |
标称电缆重量 |
3181TQ |
|||||
20(16/32) |
1x0.5 |
0.6 |
0.8 |
3.8 |
19 |
18(24/32) |
1x0.75 |
0.6 |
0.8 |
4 |
23 |
17(32/32) |
1x1 |
0.6 |
0.8 |
4.2 |
28 |
16(30/30) |
1x1.5 |
0.8 |
0.8 |
4.9 |
38 |
14(50/30) |
1x2.5 |
0.9 |
0.8 |
5.5 |
41 |
12(56/28) |
1x4 |
1 |
0.8 |
6.3 |
73 |
3182TQ |
|||||
20(16/32) |
2x0.5 |
0.6 |
0.8 |
6.1 |
59 |
18(24/32) |
2x0.75 |
0.6 |
0.8 |
6.5 |
66 |
17(32/32) |
2x1 |
0.6 |
0.9 |
7.1 |
79 |
16(30/30) |
2x1.5 |
0.8 |
1 |
8.7 |
120 |
14(50/30) |
2x2.5 |
0.9 |
1.1 |
10.1 |
170 |
12(56/28) |
2x4 |
1 |
1.2 |
11.9 |
235 |
3183TQ |
|||||
20(16/32) |
3x0.5 |
0.6 |
0.8 |
6.5 |
65 |
18(24/32) |
3x0.75 |
0.6 |
0.9 |
7.1 |
80 |
17(32/32) |
3x1 |
0.6 |
0.9 |
7.6 |
94 |
16(30/30) |
3x1.5 |
0.8 |
1 |
9.3 |
140 |
14(50/30) |
3x2.5 |
0.9 |
1.1 |
10.8 |
200 |
12(56/28) |
3x4 |
1 |
1.2 |
12.7 |
285 |
3184TQ |
|||||
18(24/32) |
4x0.75 |
0.6 |
0.9 |
7.7 |
96 |
17(32/32) |
4x1 |
0.6 |
0.9 |
8.2 |
113 |
16(30/30) |
4x1.5 |
0.8 |
1.1 |
10.3 |
174 |
14(50/30) |
4x2.5 |
0.9 |
1.2 |
12 |
252 |
12(56/28) |
4x4 |
1 |
1.3 |
14.1 |
355 |
3185TQ |
|||||
18(24/32) |
5x0.75 |
0.6 |
1 |
8.6 |
115 |
17(32/32) |
5x1 |
0.6 |
1 |
9.2 |
140 |
16(30/30) |
5x1.5 |
0.8 |
1.2 |
11.5 |
195 |
14(50/30) |
5x2.5 |
0.9 |
1.2 |
13.1 |
290 |
12(56/28) |
5x4 |
1 |
1.3 |
15.4 |
417 |
3186TQ |
|||||
18(24/32) |
6x0.75 |
0.6 |
1.1 |
9.6 |
135 |
17(32/32) |
6x1 |
0.6 |
1.1 |
10.2 |
171 |
16(30/30) |
6x1.5 |
0.8 |
1.3 |
12.7 |
235 |
14(50/30) |
6x2.5 |
0.9 |
1.4 |
14.7 |
340 |
3187TQ |
|||||
18(24/32) |
7x0.75 |
0.6 |
1.1 |
10.4 |
170 |
17(32/32) |
7x1 |
0.6 |
1.1 |
11.1 |
201 |
16(30/30) |
7x1.5 |
0.8 |
1.2 |
13.6 |
366 |
14(50/30) |
7x2.5 |
0.9 |
1.3 |
15.8 |
424 |
3188TQ |
|||||
18(24/32) |
8x0.75 |
0.6 |
1.2 |
11.3 |
175 |
17(32/32) |
8x1 |
0.6 |
1.3 |
12.3 |
244 |
16(30/30) |
8x1.5 |
0.8 |
1.5 |
15.2 |
315 |
14(50/30) |
8x2.5 |
0.9 |
1.7 |
17.8 |
465 |
3189TQ |
|||||
18(24/32) |
9x0.75 |
0.6 |
1.3 |
12.4 |
201 |
17(32/32) |
9x1 |
0.6 |
1.3 |
13.2 |
268 |
16(30/30) |
9x1.5 |
0.8 |
1.6 |
16.6 |
333 |
14(50/30) |
9x2.5 |
0.9 |
1.8 |
119.4 |
490 |
31810TQ |
|||||
18(24/32) |
10x0.75 |
0.6 |
1.3 |
12.4 |
215 |
17(32/32) |
10x1 |
0.6 |
1.3 |
13.2 |
286 |
16(30/30) |
10x1.5 |
0.8 |
1.6 |
16.6 |
360 |
14(50/30) |
10x2.5 |
0.9 |
1.8 |
19.4 |
530 |
