应用及描述
此电缆适合安装于公共场所，如医院和机场的吊灯应用或用作一般的电源线 此电缆低烟无卤适用于火灾条件下需要低烟和无卤的环境中。318B等同于欧共体标准的H05Z1Z1-F。

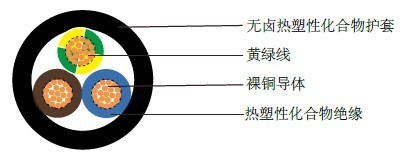

电缆结构
- 多股柔软裸铜导体
- 遵循BS 6360 Cl-5/IEC 60228 Cl-5
- 无卤热塑性混合物TI6绝缘
- 黄绿接地线(3芯及以上)
- 无卤热塑性混合物TM7护套
线芯颜色
2芯: 棕色, 蓝色
3芯: 棕色, 蓝色和黄绿色
4芯: 棕色, 灰色, 黑色和黄绿色
5芯: 棕色, 蓝色, 灰色, 黑色和黄绿色
技术特性
- 工作电压: 300/500 V
- 测试电压: 2000 V
- 动态弯曲半径: 6x外径
- 固定安装弯曲半径: 4x外径
- 工作温度: -30º C～+90º C
- 短路时可达到的温度: +160º C
- 绝缘电阻: 20 MΩxkm
- 无卤遵循EN 50267-2-1 / IEC 60754-1
- 烟密度遵循EN 50268-2 / IEC 61034-2
- 毒气测试遵循EN 50267-2-2, IEC 60754-2
- 阻燃遵循EN 50265-2-1, IEC 60332-1
电缆参数
线规 |
芯数 x 导体截 |
标称绝缘厚度 |
标称 护套厚度 mm |
标称外径 mm |
标称铜的 重量 kg/km |
标称电缆重量 |
3182B |
||||||
18(24/32) |
2x0.75 |
0.6 |
0.8 |
6.2 |
14.4 |
58 |
17(32/32) |
2x1 |
0.6 |
0.8 |
6.6 |
19 |
67 |
16(30/30) |
2x1.5 |
0.7 |
0.8 |
7.4 |
29 |
87 |
14(50/30) |
2x2.5 |
0.8 |
1.0 |
9.3 |
48 |
138 |
12(56/28) |
2x4 |
0.8 |
1.1 |
10.6 |
76.8 |
190 |
3183B |
||||||
18(24/32) |
3x0.75 |
0.6 |
0.8 |
6.6 |
21.6 |
68 |
17(32/32) |
3x1 |
0.6 |
0.8 |
6.9 |
29 |
81 |
16(30/30) |
3x1.5 |
0.7 |
0.9 |
8.1 |
43 |
109 |
14(50/30) |
3x2.5 |
0.8 |
1.1 |
10.1 |
72 |
172 |
12(56/28) |
3x4 |
0.8 |
1.2 |
11.5 |
115.2 |
242 |
3184B |
||||||
18(24/32) |
4x0.75 |
0.6 |
0.8 |
7.1 |
29 |
81 |
17(32/32) |
4x1 |
0.6 |
0.9 |
7.7 |
38 |
101 |
16(30/30) |
4x1.5 |
0.7 |
1.0 |
9 |
58 |
117 |
14(50/30) |
4x2.5 |
0.8 |
1.1 |
11 |
96 |
210 |
12(56/28) |
4x4 |
0.8 |
1.4 |
12.5 |
153.6 |
298 |
3185B |
||||||
18(24/32) |
5x0.75 |
0.6 |
0.9 |
8 |
36 |
102 |
17(32/32) |
5x1 |
0.6 |
0.9 |
8.4 |
48 |
107 |
16(30/30) |
5x1.5 |
0.7 |
1.1 |
10 |
72 |
169 |
14(50/30) |
5x2.5 |
0.8 |
1.2 |
12.3 |
120 |
260 |
12(56/28) |
5x4 |
0.8 |
1.4 |
14.1 |
192 |
371 |
