应用及描述
此电缆适用于住宅楼宇，厨房，照明服务厅或便携式照明仪器。由于其特殊的绝缘和护套化合物，这些电缆适应厨房和取暖，在不与加热的零件和辐射接触的情况下，用于具有较高温度的（如照明系统）区域。此不适合户外使用，不能用于工业和农业的建筑物或者非家用便携式工具中。309Y等同于欧共体标准的H05V2V2-F.

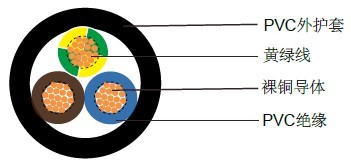

电缆结构
- 柔软裸铜导体
- 遵循BS6360 Cl-5/IEC 60228 Cl-5
- PVC绝缘 TI3，遵循BS 7655
- 黄绿接地线(3芯及以上)
- PVC外护套TM3，遵循BS 7655
线芯颜色
2芯: 蓝色, 棕色
3芯: 黄绿色, 蓝色, 棕色
4芯: 黄绿色, 棕色, 黑色, 灰色
5芯: 黄绿色, 棕色, 黑色, 灰色, 蓝色
技术特性
- 工作电压: 300/500 V
- 测试电压: 2000 V
- 动态弯曲半径: 15x外径
- 静态弯曲半径: 4x外径
- 应用时的工作温度: +5º C～+90º C
- 静态时可承受的温度: -40º C～+90º C
- 短路时可达到的温度: +160º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩxkm
电缆参数
线规 |
芯数 x 导体截 |
标称绝缘厚度 |
标称 护套厚度 mm |
标称外径 mm |
标称铜的 重量 kg/km |
标称电缆重量 |
3092Y |
||||||
20(16/32) |
2x0.50 |
0.6 |
0.8 |
5.6-7 |
14.4 |
46 |
18(24/32) |
2x0.75 |
0.6 |
0.8 |
6-7.6 |
14.4 |
56 |
17(32/32) |
2x1.00 |
0.6 |
0.8 |
6.4-8 |
19 |
65 |
16(30/30) |
2x1.50 |
0.7 |
0.8 |
7.4-9 |
29 |
80 |
14(30/50) |
2x2.50 |
0.8 |
1.0 |
8.9-11 |
48 |
135 |
3093Y |
||||||
20(16/32) |
3x0.50 |
0.6 |
0.8 |
5.8-7.2 |
14.4 |
56 |
18(24/32) |
3x0.75 |
0.6 |
0.8 |
6.4-8 |
21.6 |
61 |
17(32/32) |
3x1.00 |
0.6 |
0.8 |
6.8-8.4 |
29 |
77 |
16(30/30) |
3x1.50 |
0.7 |
0.9 |
8-9.8 |
43 |
108 |
14(30/50) |
3x2.50 |
0.8 |
1.1 |
9.6-12 |
72 |
165 |
12(56/28) |
3x40 |
0.8 |
1.2 |
10.8-13.1 |
115 |
224 |
3094Y |
||||||
20(16/32) |
4x0.50 |
0.6 |
0.8 |
6.4-7.8 |
14.4 |
68 |
18(24/32) |
4x0.75 |
0.6 |
0.8 |
6.8-8.6 |
29 |
80 |
17(32/32) |
4x1.00 |
0.6 |
0.9 |
7.6-9.4 |
38 |
100 |
16(30/30) |
4x1.50 |
0.7 |
1.0 |
9-11 |
58 |
140 |
14(30/50) |
4x2.50 |
0.8 |
1.1 |
10.5-13 |
96 |
210 |
12(56/28) |
4x40 |
0.8 |
1.2 |
11.8-14.1 |
154 |
295 |
3095Y |
||||||
18(24/32) |
5x0.75 |
0.6 |
0.9 |
7.4-9.6 |
36 |
110 |
17(32/32) |
5x1.00 |
0.6 |
0.9 |
8.3-10 |
48 |
130 |
16(30/30) |
5x1.50 |
0.7 |
1.1 |
10-12 |
72 |
185 |
14(30/50) |
5x2.50 |
0.8 |
1.2 |
11.5-14 |
120 |
265 |
12(56/28) |
5x40 |
0.8 |
1.4 |
13.1-16.3 |
192 |
361 |
