应用及描述
此电缆主要用于设备的开关控制,继电器以及仪表面板的内部连接。2491X等同于欧共体标准的H05V-K/H07V-K。

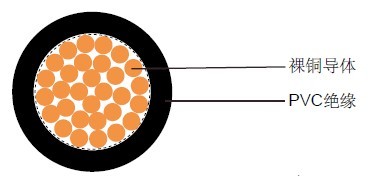

电缆结构
- 多股柔软裸铜导体
- 遵循BS 6360 Cl-5/IEC 60228 Cl-5
- PVC(聚氯乙烯)TI1绝缘,遵循BS 7655
线芯颜色
黑色, 蓝色, 黄绿色, 红色, 黄色, 白色, 紫罗兰色, 棕色, 灰色, 橘黄色, 粉色
技术特性
- 工作电压: 300/500v (H05V-K)/ 450/750v (H07V-K)
- 测试电压: 2000 -2500 V
- 最小弯曲半径: 6x外径
- 应用时的工作温度: -5º C~+70º C
- 静态时可承受的温度: -30º C~+80º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 10 MΩxkm
电缆参数
线规 |
芯数 x 导体截 |
标称绝缘厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
H05V-K |
|||||
20(16/32) |
1x0.5 |
0.6 |
2.1 |
4.9 |
10 |
18(24/32) |
1x0.75 |
0.6 |
2.4 |
7.2 |
13 |
17(32/32) |
1x1 |
0.6 |
2.6 |
9.6 |
15 |
H07V-K |
|||||
16(30/30) |
1x1.5 |
0.7 |
3.1 |
14.4 |
20 |
14(50/30) |
1x2.5 |
0.8 |
3.6 |
24 |
31 |
12(56/28) |
1x4 |
0.8 |
4.3 |
38.0 |
48 |
10(84/28) |
1x6 |
0.8 |
4.9 |
58.0 |
69 |
8(80/26) |
1x10 |
1.0 |
6.4 |
96 |
121 |
6(128/26) |
1x16 |
1.0 |
8.1 |
154 |
211 |
4 (200/26) |
1x25 |
1.2 |
9.8 |
240 |
303 |
2 (280/26) |
1x35 |
1.2 |
11.1 |
336 |
417 |
1 (400/26) |
1x50 |
1.4 |
13.1 |
480 |
539 |
2/0 (356/24) |
1x70 |
1.4 |
15.5 |
672 |
730 |
3/0 (485/24) |
1x95 |
1.6 |
17.2 |
912 |
900 |
4/0 (614/24) |
1x120 |
1.6 |
19.7 |
1152 |
1135 |
300MCM (765/24) |
1x150 |
1.8 |
21.3 |
1440 |
1410 |
350MCM (944/24) |
1x185 |
2.0 |
23.4 |
1776 |
1845 |
500MCM(1225/24) |
1x240 |
2.2 |
27.1 |
2304 |
2270 |
