应用及描述
此电缆一般用于配电板和配电盘内部配线,一般安装在管道内,用于工作温度90℃的设备内部布线,适合用于烟雾和毒气可能导致生命威胁和设备的损坏的公共场所。不适用于潮湿环境的应用。2491B/6701B等同于欧共体标准的H05Z-K/H07Z-K。

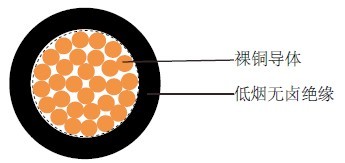

电缆结构
- 多股柔软裸铜导体
- 遵循BS 6360 Cl-5/IEC 60228 Cl-5
- LSOH交联聚烯烃EI5绝缘
线芯颜色
黄绿色, 黑色, 蓝色, 棕色, 红色, 白色, 黄色, 灰色, 紫罗兰色, 橘黄色, 粉色
技术特性
- 工作电压: 300/500v (2491B), 450/750v (6701B)
- 测试电压: 2000 / 2500 V
- 最小弯曲半径: 5x外径
- 应用时的工作温度: -15º C~+90º C
- 静态时可承受的温度: -40º C~+90º C
- 绝缘电阻: 10 MΩxkm
- 无卤遵循EN 50267-2-1 / IEC 60754-1
- 烟密度遵循EN 50268-2 / IEC 61034-2
- 毒气测试遵循EN 50267-2-2, IEC 60754-2
- 阻燃遵循EN 50265-2-1, IEC 60332-1
电缆参数
线规 |
芯数 x 导体截 |
标称绝缘厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
2491B |
|||||
20(16/32) |
1x0.5 |
0.6 |
2.1-2.6 |
4.8 |
9 |
18(24/32) |
1x0.75 |
0.6 |
2.2-2.8 |
7.2 |
12.4 |
17(32/32) |
1x1 |
0.6 |
2.4-2.9 |
9.6 |
15 |
6701B |
|||||
16(30/30) |
1x1.5 |
0.7 |
2.8-3.5 |
14.4 |
24 |
14(50/30) |
1x2.5 |
0.8 |
3.4-4.3 |
24 |
35 |
12(56/28) |
1x4 |
0.8 |
3.9-4.9 |
38 |
51 |
10(84/28) |
1x6 |
0.8 |
4.4-5.5 |
58 |
71 |
8(80/26) |
1x10 |
1.0 |
5.7-7.1 |
96 |
118 |
6(128/26) |
1x16 |
1.0 |
6.7-8.4 |
154 |
180 |
4(200/26) |
1x25 |
1.2 |
8.4-10.6 |
240 |
278 |
2(280/26) |
1x35 |
1.2 |
9.7-12.1 |
336 |
375 |
1(400/26) |
1x50 |
1.4 |
11.5-14.4 |
480 |
560 |
2/0(356/24) |
1x70 |
1.4 |
13.2-16.6 |
672 |
780 |
3/0(485/24) |
1x95 |
1.6 |
15.1-18.8 |
912 |
952 |
4/0(614/24) |
1x120 |
1.6 |
16.7-20.9 |
1152 |
1200 |
300MCM (765/24) |
1x150 |
1.8 |
18.6-23.3 |
1440 |
1505 |
350MCM (944/24) |
1x185 |
2.0 |
20.6-25.8 |
1776 |
1845 |
500MCM(1225/24) |
1x240 |
2.2 |
23.5-29.4 |
2304 |
2400 |
