218Y(BS 6500)

应用及描述
此电缆主要适用于小家电和轻型家用电器的使用,例如连接厨房用具,台灯,落地灯,吸尘器,办公设备,收音机等,根据这些电缆适用设备的相关范围,此电缆不允许用于烹饪或加热设备。218Y等同于欧共体标准的H03VV-F.

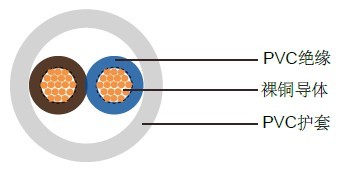

电缆结构
- 柔软裸铜导体
- 遵循BS 6360 Cl-5/IEC 60228 Cl-5
- PVC绝缘 TI2,遵循BS 7655
- 黄绿接地线(3芯及以上)
- PVC外护套TM2,遵循BS 7655

218Y(BS 6500) BS英标工业电缆218Y(BS 6500) BS英标工业电缆



线芯颜色
2芯: 蓝色, 棕色
3芯: 黄绿色, 蓝色, 棕色
4芯: 黄绿色, 黑色, 棕色, 蓝色



技术特性
- 工作电压: 300/300 V
- 测试电压: 2000 V
- 动态弯曲半径: 7.5x外径
- 静态弯曲半径: 4x外径
- 应用时的工作温度: -5º C~+70º C
- 静态时可承受的温度: -40º C~+70º C
- 短路时可达到的温度: +160º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩxkm



电缆参数

线规
(股数/直径)

芯数 x 导体截
面积
#xmm²

标称绝缘厚度
mm

标称
护套厚度
mm
标称外径
mm

标称
铜的重量
kg/km

标称电缆重量
kg/km

2182Y

20(16/32)

2x0.50

0.5

0.6

5

9.6

38

18(24/32)

2x0.75

0.5

0.6

5.5

14.4

46

2183Y

20(16/32)

3x0.50

0.5

0.6

5.4

14.4

45

18(24/32)

3x0.75

0.5

0.6

6

21.6

59

2184Y

20(16/32)

4x0.50

0.5

0.6

5.8

19.2

55

18(24/32)

4x0.75

0.5

0.6

6.5

28.8

72
