209Y(BS 6500)

应用及描述
此电缆适用于住宅楼宇,厨房,照明服务厅或便携式照明仪器。由于其特殊的绝缘和护套化合物,这些电缆适应厨房和取暖,在不与加热的零件和辐射接触的情况下,用于具有较高温度的(如照明系统)区域。此不适合户外使用,不能用于工业和农业的建筑物或者非家用便携式工具中。209Y等同于欧共体标准的H03V2V2-F.

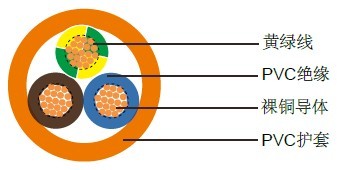

电缆结构
- 柔软裸铜导体
- 遵循BS 6360 Cl-5/IEC 60228 Cl-5
- PVC绝缘 TI3
- PVC外护套TM3

209Y(BS 6500) BS英标工业电缆209Y(BS 6500) BS英标工业电缆



线芯颜色
2芯: 蓝色, 棕色
3芯: 黄绿色, 蓝色, 棕色
4芯: 黄绿色, 黑色, 棕色, 蓝色
5芯: 黄绿色, 棕色, 黑色, 灰色, 蓝色



技术特性
- 工作电压: 300/300 V
- 测试电压: 3000 V
- 动态弯曲半径: 4x外径
- 静态弯曲半径: 3x外径
- 应用时的工作温度: +5º C~+90º C
- 静态时可承受的温度: -40º C~+90º C
- 短路时可达到的温度: +160º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩxkm



电缆参数

线规
(股数/直径)

芯数 x 导体截
面积
#xmm²

标称绝缘厚度
mm

标称
护套厚度
mm
标称外径
mm
标称铜的
重量
kg/km

标称电缆重量
kg/km

2092Y

20(16/32)

2x0.50

0.5

0.6

5

9.6

38

18(24/32)

2x0.75

0.5

0.6

5.5

14.4

46

2093Y

20(16/32)

3x0.50

0.5

0.6

5.4

14.4

45

18(24/32)

3x0.75

0.5

0.6

6

21.6

59

2094Y

20(16/32)

4x0.50

0.5

0.6

5.8

19.2

55

18(24/32)

4x0.75

0.5

0.6

6.5

28.8

72
