(N)YM(St)-J
应用及描述
（N）YM（ST）- J适用于静电屏蔽下电磁串扰交变场的有效范围，该屏蔽是用于安装在计算机部门，医院或对串扰非常敏感的测量仪器。这些电缆也非常适合安装对辐射非常敏感人群的客厅。适合铺设在干燥和潮湿的环境中敷设于石膏上，石膏中或石膏下，也可敷设于砖石和混凝土中（有震动或紧实型的混凝土除外），只有在不直接暴露在阳光下或安装电缆管道中时，才可室外安装。
标准及认证
DIN VDE 0250, VDE 0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1, CE低压73/23/EEC和93/68/EEC指令, ROHS认证

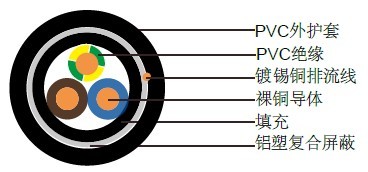

电缆结构
- 实心裸铜导体
- 遵循DIN VDE 0295 cl.1, BS 6360 cl.1 and IEC 60228 cl
- PVC绝缘TI1类，遵循DIN VDE 0281第1部分
- 色彩编码遵循DIN VDE 0293-308
- 塑料填充内护套
- 铝塑复合带屏蔽
- 实心镀锡铜排流线
- 超柔软PVC外护套TM1类, 遵循DIN VDE 0281第1部分
技术特性
- 工作电压: 300/500 V
- 测试电压: 2000 V
- 最小弯曲半径: 4 x Ø
- 应用时的工作温度: +5º C ～ +70º C
- 固定安装温度: - 40º C ～ +70º C
- 阻燃: IEC 60332.1
- 绝缘电阻: >20 MΩ x km
-J.jpg)
-J2.jpg)
电缆参数
线规 |
芯数 x 导体 |
标称绝缘 |
标称护套 |
排流线 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
16(实心) |
3 X1.5 |
0.6 |
1.4 |
1.5 |
10.5 |
58.0 |
154.0 |
16(实心) |
4 X1.5 |
0.6 |
1.4 |
1.5 |
11.5 |
63.0 |
184.0 |
16(实心) |
5 X1.5 |
0.6 |
1.4 |
1.5 |
12.0 |
77.0 |
208.0 |
16(实心) |
7 X1.5 |
0.6 |
1.4 |
1.5 |
13.0 |
106.0 |
250.0 |
14(实心) |
3 X2.5 |
0.7 |
1.4 |
1.5 |
12.0 |
77.0 |
217.0 |
14(实心) |
4 X2.5 |
0.7 |
1.4 |
1.5 |
13.0 |
101.0 |
256.0 |
14(实心) |
5 X2.5 |
0.7 |
1.4 |
1.5 |
13.5 |
125.0 |
280.0 |
12(实心) |
3 X4 |
0.8 |
1.6 |
1.5 |
13.5 |
120.0 |
228.0 |
12(实心) |
4 X4 |
0.8 |
1.6 |
1.5 |
14.5 |
159.0 |
359.0 |
12(实心) |
5 X4 |
0.8 |
1.6 |
1.5 |
16.5 |
197.0 |
440.0 |
10(实心) |
3 X6 |
0.8 |
1.6 |
1.5 |
15.0 |
178.0 |
378.0 |
10(实心) |
4 X6 |
0.8 |
1.6 |
1.5 |
16.5 |
235.0 |
477.0 |
10(实心) |
5 X6 |
0.8 |
1.6 |
1.5 |
17.5 |
293.0 |
565.0 |
8(实心) |
5 X10 |
1.0 |
1.6 |
1.5 |
21.5 |
485.0 |
870 |
