(H)03Z1Z1-F/(H)05Z1Z1-F
应用及描述
这些电缆低烟无卤适用于火灾条件下需要低烟和无卤的环境中。可用于厨房和办公室，室内潮湿环境的设备（例如：洗衣机，干衣机和冰箱）。在电缆不接触热部件或热辐射的条件下，也适用于烹饪和取暖的设备。不适用于高温环境（如照明设备），不能用于建筑物外，工业或农业建筑，电力工具连接。
标准及认证
<HAR> HD21.14 S1, VDE-0281 Part-14, VDE 0482-332-1-2, CEI 20-20/14, CEI 20-35 (EN60332-1),
CEI 20-37 (EN50267), EN50363, CE低压73/23/EEC & 93/68/EEC指令, ROHS认证

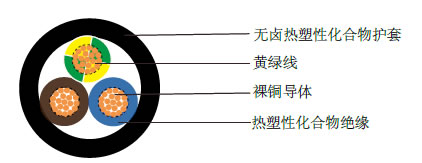

电缆结构
- 多股柔软裸铜导体
- 遵循DIN VDE 0295 cl. 5, BS 6360 cl. 5, IEC 60228 cl. 5, HD 383
- 热塑性混合物TI6绝缘
- 色彩编码遵循VDE-0293-308
- 黄绿接地线（三芯及三芯以上）
- 无卤热塑性混合物TM7护套- 黑色/白色
技术特性
- 工作电压: 300/300 V(H03Z1Z1-F), 300/500 V(H05Z1Z1-F)
- 测试电压: 2000 V(H03Z1Z1-F), 2500 V(H05Z1Z1-F)
- 动态弯曲半径: 7.5 x Ø
- 固定安装弯曲半径: 4.0 x Ø
- 应用时的工作温度: -5º C to +70º C
- 固定安装温度: -40º C to +70º C
- 短路时可达到的温度: +160º C
- 绝缘电阻: 20 MΩ x km
- 烟密度EN 50268 / IEC 61034
- 燃气腐蚀性遵循EN 50267-2-2, IEC 60754-2
- 阻燃测试遵循EN 50265-2-1, IEC 60332.1
电缆参数
线规 |
芯数 x 导体截面积 |
标称绝缘厚度 mm |
标称护套厚度 mm |
标称外径 mm |
标称铜的 kg/Km |
标称电缆 kg/Km |
(H)03 Z1Z1-F |
||||||
20(16/32) |
2 x 0. 5 |
0.5 |
0.6 |
5.0 |
9.6 |
39 |
20(16/32) |
3 x 0. 5 |
0.5 |
0.6 |
5.3 |
14.4 |
46 |
20(16/32) |
4 x 0. 5 |
0.5 |
0.6 |
5.8 |
19.2 |
56 |
18(24/32) |
2 x 0.75 |
0.5 |
0.6 |
5.4 |
14.4 |
47 |
18(24/32) |
3 x 0.75 |
0.5 |
0.6 |
5.7 |
21.6 |
55 |
18(24/32) |
4 x 0.75 |
0.5 |
0.6 |
6.3 |
29.0 |
69 |
(H)05 Z1Z1-F |
||||||
18(24/32) |
2 x 0.75 |
0.6 |
0.8 |
6.2 |
14.4 |
58 |
18(24/32) |
3 x 0.75 |
0..7 |
0.8 |
6.6 |
21.6 |
68 |
18(24/32) |
4 x 0.75 |
0.8 |
0.8 |
7.1 |
29 |
81 |
18(24/32) |
5 x 0.75 |
0.8 |
0.9 |
8 |
36 |
102 |
17(32/32) |
2 x 1 |
0.6 |
0.8 |
6.6 |
19 |
67 |
17(32/32) |
3 x 1 |
0.8 |
0.8 |
6.9 |
29 |
81 |
17(32/32) |
4 x 1 |
0.8 |
0.9 |
7.7 |
38 |
101 |
17(32/32) |
5 x 1 |
0.8 |
0.9 |
8.4 |
48 |
107 |
16(30/30) |
2 x 1.5 |
0..7 |
0.8 |
7.4 |
29 |
87 |
16(30/30) |
3 x 1.5 |
0.8 |
0.9 |
8.1 |
43 |
109 |
16(30/30) |
4 x 1.5 |
0.8 |
1.0 |
9 |
58 |
117 |
16(30/30) |
5 x 1.5 |
0.8 |
1.1 |
10 |
72 |
169 |
14(50/30) |
2 x 2.5 |
0.8 |
1.0 |
9.3 |
48 |
138 |
14(50/30) |
3 x 2.5 |
1.0 |
1.1 |
10.1 |
72 |
172 |
14(50/30) |
4 x 2.5 |
1.0 |
1.1 |
11 |
96 |
210 |
14(50/30) |
5 x 2.5 |
1.0 |
1.2 |
12.3 |
120 |
260 |
12(56/28) |
2 x 4 |
0.8 |
1.1 |
10.6 |
76.8 |
190 |
12(56/28) |
3 x 4 |
1.0 |
1.2 |
11.5 |
115.2 |
242 |
12(56/28) |
4 x 4 |
1.0 |
1.4 |
12.5 |
153.6 |
298 |
12(56/28) |
5 x 4 |
1.0 |
1.4 |
14.1 |
192 |
371 |
