中心束管式水下光缆
应用
这种电缆具有很好的抗张强度，侧压阻滞性和优秀的机械性能，能很好的适应周围的工作环境。直径小，重量轻，配以很好的抗张强度和侧压阻滞性，适合水底的工作环境，用以连接通讯设备和持久信息系统。
结构描述

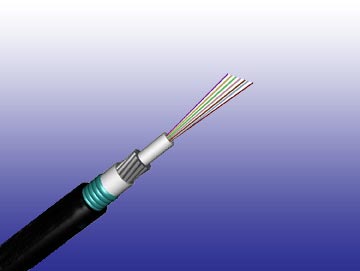

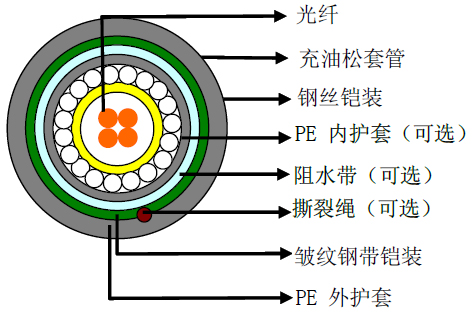

中心束管光缆，一个充油松套管里有2-24根光纤，填充阻水带。阻水带成螺旋状缠绕在中心束管之上，纺轮沙或玻璃丝在束管周围形成保护并增加抗张强度。光缆的PE护套可以达到防水的作用。在直埋的情况下，钢丝铠装和皱纹钢带铠装加一个可选择的PE 内护套在直埋的情况下，钢丝铠装和皱纹钢带铠装加一个可选择的PE内护套。
结构
直埋（有内护套）
 |
 |
物理属性
| 光纤数量 | 标称重量(kg/km) | 标称重量(lb/kft) | 标称外径(mm) | 标称外径(in) | 最大张力 | |
|---|---|---|---|---|---|---|
| 安装(N/lb) | 实际值(N/lb) | |||||
| 2-12 | 352.0 | 236.24 | 14.0 | 0.553 | 8000/1800 | 2650/595 |
机械性能
| ●温度范围 | 工作温度范围: -40℃ to +70℃ |
| 存储温度范围: -50℃ to +70℃ | |
| ●最小弯曲半径 | 安装：10×OD |
| 工作中：非铠装电缆为10×OD 铠装电缆为20×OD | |
| ●最大承载力 | 3000N |
| ●扭曲 | 180*10倍 125*OD |
| ●循环缠绕 | 铠装为25圈 |
| 非铠装为100圈 | |
| ●抗重复冲击 | 4.4N.m (J) |
| ●允许压扁力 | 263N/cm(150lb/in) |
光缆标准
| 周期温度标准 | IEC60794-1-2-F2 |
|---|---|
| 抗拉强度标准 | IEC60794-1-2-E1A |
| 允许压扁标准 | IEC60794-1-2-E3 |
| 冲击标准 | IEC60794-1-2-E4 |
| 冷弯曲标准 | IEC60794-1-2-E11 |
| 弯曲标准 | IEC60794-1-2-E6 |
| 扭转标准 | IEC60794-1-2-E7 |
| 扭结标准 | IEC60794-1-2-E10 |
| 电缆弯曲标准 | IEC60794-1-2-E11 |
安全标准
| 通用级别 | 易燃性测试: OFN (UL1581) |
|---|---|
| 提升级别 | 易燃性测试:OFNR/FT4 (UL1666) |
| 至高级别 | 易燃性测试:OFNP/FT6 (UL 910) |
| 阻燃聚氯乙烯级别 | 易燃性测试: IEC60332-1 |
| 低烟无卤级别 | 卤素含量测试: IEC 60754-1 |
| 酸度测试: IEC 60754; 烟雾排放测试:IEC61034-1/2 | |
| 卤素含量测试: IEC 60754-1 | |
| 阻燃低烟无卤级别 | 酸度测试: IEC 60754;烟雾排放测试: IEC61034-1/2 |
| 易燃性测试: IEC60332-1 & IEC 60332-3C/A | |
| 阻燃级别 | 耐火测试: IEC 60331 / BS 6387 CWZ |
标准参考
- Telcordia GR-20
- RUS 7 CFR 1755.900 (REA PE-90)
- ICEA-S-87-640
产品特点
●油膏填充的松套管可为光纤提供极为有效的保护
●按色码染色的光纤和粘结器为安装时快速和简易分辨提供了可能
●高抗拉强度设计
●优异的机械和环境性能
●皱纹及轻量设计
●耐受型结构可承受高强度水压
●防水层可有效防止水的渗透
