松套层绞式光缆

应用

层绞式光缆非金属缆绳为工厂外部设计，易受电子干扰。

结构描述

这种光缆包含5-36根光纤，由松套管和填充物总共3层围绕在中心加强键周围，加上PE外护套。每根束管包含4-12根光纤，实心或多股钢丝加上聚乙烯通常被用作中心加强键。如果不需要金属加强键，可以用FRP作为中心加强键。纺轮沙或玻璃丝在束管周围形成保护并增加抗张强度。虽然PE是防水的首选，这种光缆的外护套可以选用PE,PVC或LSZH的任意一种。在直埋的情况下，钢丝铠装和皱纹钢带铠装加一个可选择的PE或PVC内护套。在直埋的情况下，钢丝铠装和皱纹钢带铠装加一个可选择的PE内护套。

结构

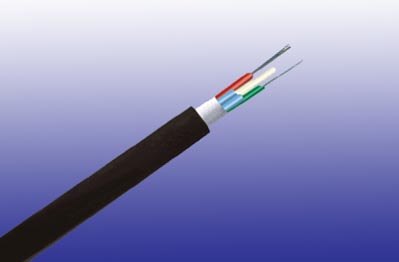

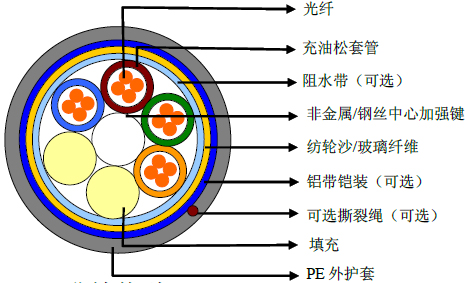

非铠装型

物理属性

光纤数量	标称重量(kg/km)	标称重量(lb/kft)	标称外径(mm)	标称外径(in)	最大张力
					安装(N/lb)	实际值(N/lb)
2-36	110	73.83	12.0	0.472	2670/600	800/180
38-72	120	80.54	12.6	0.496	2670/600	800/180
74-84	135	90.60	13.5	0.531	2670/600	800/180
76-96	150	100.67	14.0	0.551	2670/600	800/180
98-108	170	114.09	15.0	0.590	2670/600	800/180
110-120	190	127.52	15.5	0.610	2670/600	800/180
122-132	210	140.94	16.5	0.649	2670/600	800/180
134-144	230	154.36	17.5	0.688	2670/600	800/180
146-216	250	167.79	18.0	0.708	2670/600	800/180
218-264	300	201.34	19.5	0.767	2670/600	800/180
266-312	350	234.90	21.0	0.826	2670/600	800/180
314-360	400	268.46	22.5	0.885	2670/600	800/180

结构

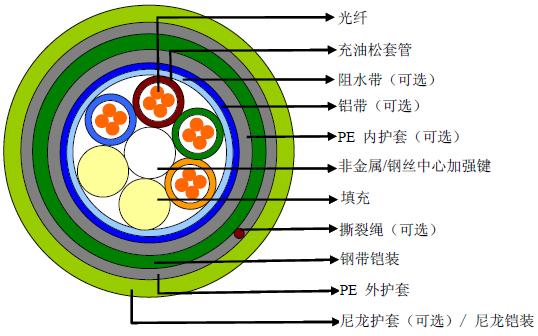

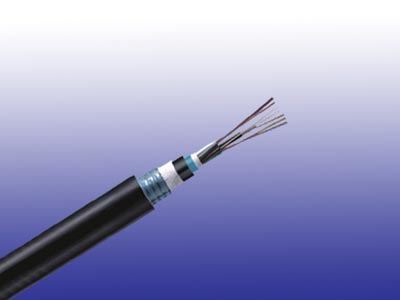

皱纹钢带铠

物理属性

光纤数量	标称重量(kg/km)	标称重量(lb/kft)	标称外径(mm)	标称外径(in)	最大张力
					安装(N/lb)	实际值(N/lb)
2-36	210	140.94	15.0	0.590	2670/600	800/180
38-72	230	154.36	15.5	0.610	2670/600	800/180
74-84	250	16 7.79	16.5	0.649	2670/600	800/180
76-96	270	181.21	17.0	0.669	2670/600	800/180
98-108	295	197.98	17.5	0.688	2670/600	800/180
110-120	320	214.77	18.5	0.728	2670/600	800/180
122-132	355	238.26	19.0	0.748	2670/600	800/180
134-144	370	248.32	20.0	0.787	2670/600	800/180
146-216	390	261.74	21.0	0.826	2670/600	800/180
218-264	455	305.37	22.5	0.885	2670/600	800/180
266-312	515	345.64	24.0	0.944	2670/600	800/180
314-360	580	389.26	26.0	1.023	2670/600	800/180

结构

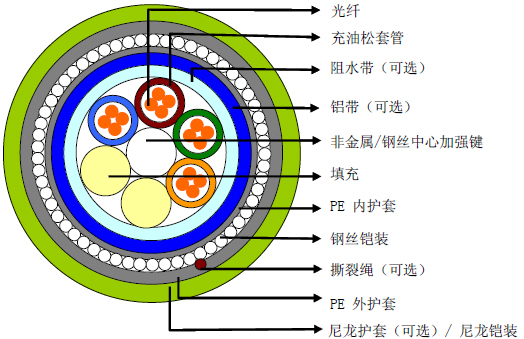

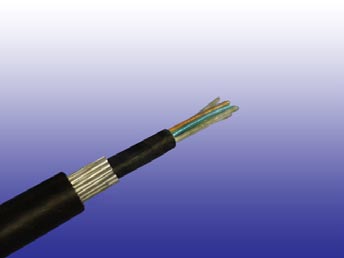

钢丝铠装

物理属性

光纤数量	标称重量(kg/km)	标称重量(lb/kft)	标称外径(mm)	标称外径(in)	最大张力
					安装(N/lb)	实际值(N/lb)
2-36	700	469.80	21.0	0.826	8000/1800	2650/595
38-72	830	557.05	23.5	0.925	8000/1800	2650/595
74-84	870	583.89	24.0	0.944	8000/1800	2650/595
76-96	900	604.03	24.5	0.964	8000/1800	2650/595
98-108	950	637.58	26.0	1.023	8000/1800	2650/595
110-120	1000	671.14	27.0	1.062	8000/1800	2650/595
122-132	1050	704.70	28.0	1.102	8000/1800	2650/595
134-144	1100	738.26	29.0	1.141	8000/1800	2650/595
146-216	1300	872.48	31.0	1.220	8000/1800	2650/595
218-264	1400	939.60	33.0	1.299	8000/1800	2650/595
266-312	1500	1006.71	35.0	1.377	8000/1800	2650/595
314-360	1600	1073.83	37.0	1.456	8000/1800	2650/595

机械性能

●温度范围	工作温度范围: -40℃ to +70℃
	存储温度范围: -50℃ to +70℃
●最小弯曲半径	安装：10×OD
	工作中：非铠装电缆为10×OD 铠装电缆为20×OD
●最大承载力	非铠装电缆为4000N
	铠装电缆为6000N
●扭曲	180*10 times, 125*OD
●循环缠绕	铠装为25圈
	非铠装为100圈
●抗重复冲击	4.4 N.m (J)
●允许压扁力	220N/cm(125lb/in)

光缆标准

周期温度标准	IEC60794-1-2-F2
抗拉强度标准	IEC60794-1-2-E1A
允许压扁标准	IEC60794-1-2-E3
冲击标准	IEC60794-1-2-E4
冷弯曲标准	IEC60794-1-2-E11
弯曲标准	IEC60794-1-2-E6
扭转标准	IEC60794-1-2-E7
扭结标准	IEC60794-1-2-E10
电缆弯曲标准	IEC60794-1-2-E11

安全标准

通用级别	易燃性测试: OFN (UL1581)
提升级别	易燃性测试:OFNR/FT4 (UL1666)
至高级别	易燃性测试:OFNP/FT6 (UL 910)
阻燃聚氯乙烯级别	易燃性测试: IEC60332-1
低烟无卤级别	卤素含量测试: IEC 60754-1
	酸度测试: IEC 60754; 烟雾排放测试:IEC61034-1/2
	卤素含量测试: IEC 60754-1
阻燃低烟无卤级别	酸度测试: IEC 60754;烟雾排放测试: IEC61034-1/2
	易燃性测试: IEC60332-1 & IEC 60332-3C/A
阻燃级别	耐火测试: IEC 60331 / BS 6387 CWZ

标准参考

• Telcordia GR-20
• RUS 7 CFR 1755.900 (REA PE-90)
• ICEA-S-87-640

产品特点

●松套管结构可提供环境保护

●油膏填充的松套管可为光纤提供极为有效的保护

●按色码染色的光纤和粘结器为安装时快速和简易分辨提供了可能

●光缆的重量很轻, 设计很灵活, 方便安装

●防紫外线和防潮性能为室外应用提供了方便

●干燥的阻水芯的设计便于操作

●有防白蚁和啮齿动物的设计备选

●可选铝箔防潮层具备防电磁干扰和防水的双重功能
