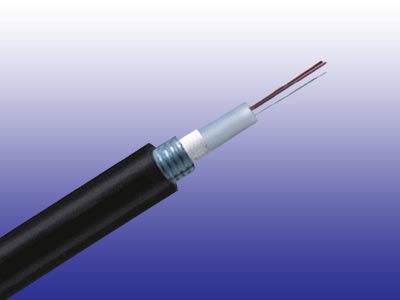

中心束管式光缆
应用
分支光缆应用于不同区域的布线和光缆终端。也可以应用与终端的电缆组件。
结构描述
此种光缆包含2到36根紧包缓冲或者半紧包缓冲的光纤。每根光纤都分别位于一根小型电线内。芳纶纱位于小型电线内或者在电缆的内护套中。彩色代码小型电线绞和于中心加强键周围（加强键可以是玻璃纤维增强塑料或者柔软绝缘体）。外护套为PVC或者低烟无卤。

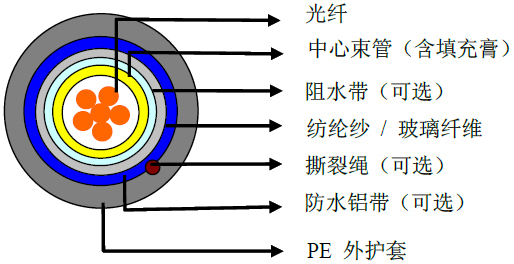

结构
非铠装型
 |
 |
物理属性
| 光纤数量 | 标称重量(kg/km) | 标称重量(lb/kft) | 标称外径(mm) | 标称外径(in) | 最大张力 | |
|---|---|---|---|---|---|---|
| 安装(N/lb) | 实际值(N/lb) | |||||
| 2-12 | 60 | 40.27 | 7.5 | 0.296 | 1500/337 | 445/100 |
| 14-24 | 65 | 43.62 | 8.5 | 0.335 | 1500/337 | 445/100 |

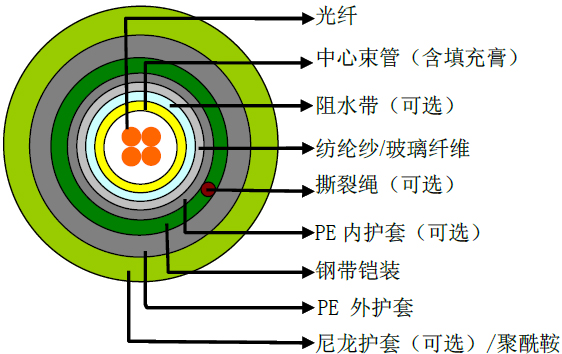

结构
钢带铠装型
 |
 |
物理属性
| 光纤数量 | 标称重量(kg/km) | 标称重量(lb/kft) | 标称外径(mm) | 标称外径(in) | 最大张力 | |
|---|---|---|---|---|---|---|
| 安装(N/lb) | 实际值(N/lb) | |||||
| 2-12 | 125 | 83.65 | 10.5 | 0.414 | 2670/600 | 890/200 |
| 14-24 | 145 | 97.32 | 12.0 | 0.473 | 2670/600 | 890/200 |

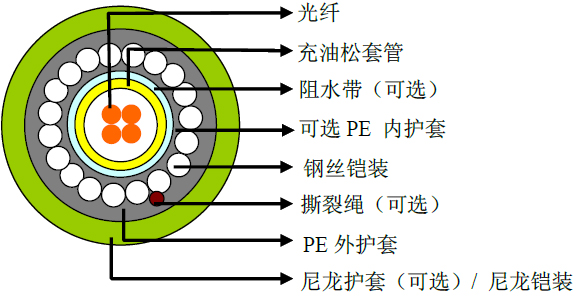

结构
钢丝铠装型
 |
 |
物理属性
| 光纤数量 | 标称重量(kg/km) | 标称重量(lb/kft) | 标称外径(mm) | 标称外径(in) | 最大张力 | |
|---|---|---|---|---|---|---|
| 安装(N/lb) | 实际值(N/lb) | |||||
| 2-12 | 170 | 114.09 | 10.5 | 0.414 | 800/1800 | 2650/595 |
| 14-24 | 245 | 164.43 | 12.0 | 0.473 | 800/1800 | 2650/595 |
机械性能
| ●温度范围 | 工作温度范围: -40℃ to +70℃ |
| 存储温度范围: -50℃ to +70℃ | |
| ●允许压扁力 | 300N/cm |
| ●最大承载力 | 3000N |
| ●允许压扁力 | 263N/cm (150lb/in) |
| ●最小弯曲半径 | 安装：10×OD |
| 工作中：非铠装电缆为10×OD 铠装电缆为20×OD | |
| ●扭曲 | 180×10倍, 125×OD |
| ●抗重复冲击 | 4.4 N.m (J) |
光缆标准
| 周期温度标准 | IEC60794-1-2-F2 |
|---|---|
| 抗拉强度标准 | IEC60794-1-2-E1A |
| 允许压扁标准 | IEC60794-1-2-E3 |
| 冲击标准 | IEC60794-1-2-E4 |
| 冷弯曲标准 | IEC60794-1-2-E11 |
| 弯曲标准 | IEC60794-1-2-E6 |
| 扭转标准 | IEC60794-1-2-E7 |
| 扭结标准 | IEC60794-1-2-E10 |
| 电缆弯曲标准 | IEC60794-1-2-E11 |
安全标准
| 通用级别 | 易燃性测试: OFN (UL1581) |
|---|---|
| 提升级别 | 易燃性测试:OFNR/FT4 (UL1666) |
| 至高级别 | 易燃性测试:OFNP/FT6 (UL 910) |
| 阻燃聚氯乙烯级别 | 易燃性测试: IEC60332-1 |
| 低烟无卤级别 | 卤素含量测试: IEC 60754-1 |
| 酸度测试: IEC 60754; 烟雾排放测试:IEC61034-1/2 | |
| 卤素含量测试: IEC 60754-1 | |
| 阻燃低烟无卤级别 | 酸度测试: IEC 60754;烟雾排放测试: IEC61034-1/2 |
| 易燃性测试: IEC60332-1 & IEC 60332-3C/A | |
| 阻燃级别 | 耐火测试: IEC 60331 / BS 6387 CWZ |
标准参考
- Telcordia GR-20
- RUS 7 CFR 1755.900 (REA PE-90)
- ICEA-S-87-640
产品特点
●松套管结构可提供环境保护
●油膏填充的松套管可为光纤提供极为有效的保护
●按色码染色的光纤和粘结器为安装时快速和简易分辨提供了可能
●光缆的重量很轻, 设计很灵活, 方便安装
●防紫外线和防潮性能为室外应用提供了方便
●光缆直径很小, 设计紧凑
●提供中心加强件
●有防白蚁和啮齿动物的设计备选
●可选铝箔防潮层具备防电磁干扰性能
