紧包缓冲式PVC/LSZH护套 分支光缆
应用
分支光缆应用于不同区域的布线和光缆终端。也可以应用与终端的电缆组件。

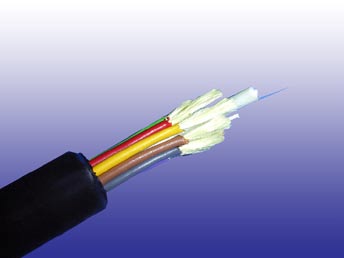

结构描述
此种光缆包含2到36根紧包缓冲或者半紧包缓冲的光纤。每根光纤都分别位于一根小型电线内。芳纶纱位于小型电线内或者在电缆的内护套中。彩色代码小型电线绞和于中心加强键周围（加强键可以是玻璃纤维增强塑料或者柔软绝缘体）。外护套为PVC或者低烟无卤。

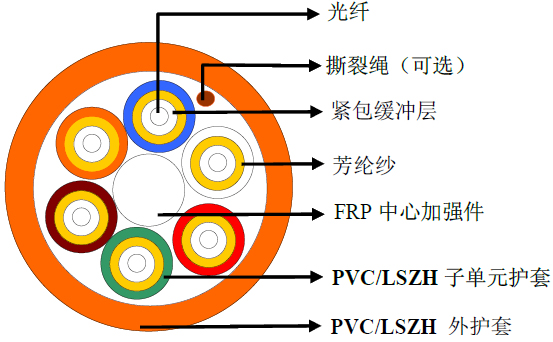

结构
 |
 |
物理属性
| 光纤数量 | 标称重量(kg/km) | 标称重量(lb/kft) | 标称外径(mm) | 标称外径(in) | 最大张力 | |
|---|---|---|---|---|---|---|
| 安装(N/lb) | 实际值(N/lb) | |||||
| 2 | 50 | 33.56 | 5.5 | 0.217 | 1200/270 | 490/110 |
| 6 | 110 | 73.83 | 12.5 | 0.493 | 2000/450 | 800/180 |
| 12 | 160 | 107.38 | 13.0 | 0.514 | 3515/790 | 1200/270 |
| 24 | 230 | 154.36 | 15.5 | 0.611 | 5470/1230 | 2000/450 |
机械性能
| ●最小弯曲半径 | 安装: 20×OD 非铠装电缆为10×OD |
| 工作时: 铠装电缆为20×OD | |
| ●温度范围 | 工作温度范围: -10℃ to +50℃ |
| 存储温度范围: -20℃ to +70℃ | |
| ●最大动态张力 | 60%最大承受张力 |
| ●最大承受压力 | 非铠装为3000N |
| 铠装为5000N | |
| ●扭曲 | 180 x 10倍, 100 x OD 0.3m × 10周 |
| ●抗破碎性 | 675N/cm (500lb/in from General Cables) |
| ●抗重复冲击 | 0.75 N.m (J) 3 X 2 impacts |
光缆标准
| 周期温度标准 | IEC60794-1-2-F2 |
|---|---|
| 抗拉强度标准 | IEC60794-1-2-E1A |
| 允许压扁标准 | IEC60794-1-2-E3 |
| 冲击标准 | IEC60794-1-2-E4 |
| 冷弯曲标准 | IEC60794-1-2-E11 |
| 弯曲标准 | IEC60794-1-2-E6 |
| 扭转标准 | IEC60794-1-2-E7 |
| 扭结标准 | IEC60794-1-2-E10 |
| 电缆弯曲标准 | IEC60794-1-2-E11 |
安全标准
| 通用级别 | 易燃性测试: OFN (UL1581) |
|---|---|
| 提升级别 | 易燃性测试:OFNR/FT4 (UL1666) |
| 至高级别 | 易燃性测试:OFNP/FT6 (UL 910) |
| 阻燃聚氯乙烯级别 | 易燃性测试: IEC60332-1 |
| 低烟无卤级别 | 卤素含量测试: IEC 60754-1 |
| 酸度测试: IEC 60754; 烟雾排放测试:IEC61034-1/2 | |
| 卤素含量测试: IEC 60754-1 | |
| 阻燃低烟无卤级别 | 酸度测试: IEC 60754;烟雾排放测试: IEC61034-1/2 |
| 易燃性测试: IEC60332-1 & IEC 60332-3C/A | |
| 阻燃级别 | 耐火测试: IEC 60331 / BS 6387 CWZ |
标准参考
- GR409-CORE
- TIA/EIA 568B.3
- ICEA-S-83-596
产品特点
●专为局域网设计的高螺纹界面
●多用在端接方便性和端接成本是很重要的考量因素的安装环境
●用在需多重端接点的楼宇之间或楼宇内的短距离或中距离连接
●分支光缆被设计来用标准连接器直接端接
●光缆带可以直接拉取的牵拉索
●室内室外两用---不必在入口处熔接
●阻燃或室内安装的低烟无卤型
●室外安装时具有防菌, 防水和防紫外的保护特
●光纤外敷高质量的紧包缓冲层提供环境和机械保护
