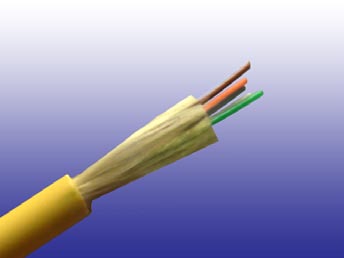

紧包缓冲式PVC/LSZH护套 布线光缆
应用
此光缆应用与配线箱之间，以及配线箱和终端设备之间的连接。适于多种室内和室外应用，包括建筑物之间的管道布线以及建筑物内部的提升井布线。

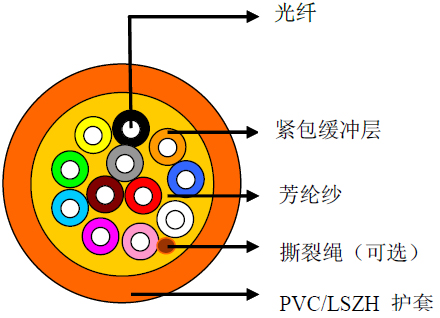

结构描述
布线光缆由数根多种颜色PVC紧包缓冲光纤组成。内部有芳纶纱来提高抗拉强度，不包含任何金属构件。外护套可选用阻燃PVC或者低烟无卤。
 |
 |
物理属性
| 光纤数量 | 标称重量(kg/km) | 标称重量(lb/kft) | 标称外径(mm) | 标称外径(in) | 最大张力 | |
|---|---|---|---|---|---|---|
| 安装(N/lb) | 实际值(N/lb) | |||||
| 2-6 | 26 | 17.45 | 5.0 | 0.197 | 1000/225 | 290/25 |
| 8-12 | 50 | 33.56 | 7.5 | 0.296 | 1425/320 | 500/112 |
| 14-24 | 140 | 93.96 | 13.0 | 0.512 | 2670/600 | 890/120 |
| 26-36 | 200 | 134.23 | 16.5 | 0.650 | 4448/1000 | 1490/335 |
| 38-48 | 300 | 201.34 | 18.0 | 0.709 | 4448/1000 | 1490/335 |
机械性能
| ●最小弯曲半径 | 安装: 20×OD |
| 实际值: 10×OD | |
| ●温度范围 | 工作温度范围: -40℃ to +70℃ |
| 存储温度范围: -50℃ to +70℃ | |
| ●最大承载力 | 2000N |
| ●循环缠绕 | 铠装电缆为25圈 |
| 非铠装电缆为100圈 | |
| ●扭曲 | 180 x 10倍, 125 x OD |
| ●允许压扁力 | 1750N/cm (1000lb/in) |
| ●重复冲击力 | 2.9 N.m (J) 3 X 2 impacts |
光缆标准
| 周期温度标准 | IEC60794-1-2-F2 |
|---|---|
| 抗拉强度标准 | IEC60794-1-2-E1A |
| 允许压扁标准 | IEC60794-1-2-E3 |
| 冲击标准 | IEC60794-1-2-E4 |
| 冷弯曲标准 | IEC60794-1-2-E11 |
| 弯曲标准 | IEC60794-1-2-E6 |
| 扭转标准 | IEC60794-1-2-E7 |
| 扭结标准 | IEC60794-1-2-E10 |
| 电缆弯曲标准 | IEC60794-1-2-E11 |
安全标准
| 通用级别 | 易燃性测试: OFN (UL1581) |
|---|---|
| 提升级别 | 易燃性测试:OFNR/FT4 (UL1666) |
| 至高级别 | 易燃性测试:OFNP/FT6 (UL 910) |
| 阻燃聚氯乙烯级别 | 易燃性测试: IEC60332-1 |
| 低烟无卤级别 | 卤素含量测试: IEC 60754-1 |
| 酸度测试: IEC 60754; 烟雾排放测试:IEC61034-1/2 | |
| 卤素含量测试: IEC 60754-1 | |
| 阻燃低烟无卤级别 | 酸度测试: IEC 60754;烟雾排放测试: IEC61034-1/2 |
| 易燃性测试: IEC60332-1 & IEC 60332-3C/A | |
| 阻燃级别 | 耐火测试: IEC 60331 / BS 6387 CWZ |
标准参考
- GR409-CORE
- TIA/EIA 568B.3
- ICEA-S-83-596
产品特点
●用于紧凑性和轻型局域网及分发式应用
●适合室内和室外使用-无需拼接在建筑入口处
●阻燃或无卤低烟为室内设施在户外具有耐腐蚀，耐水性，和紫外线防护装置
●在直埋或空中架设安装中，可选铠装电缆以加强保护
●在有限的管道空间中，具有良好的强度和延长性
●可以合理的节约经济成本
●高品质的紧缓冲涂层对光纤的周围环境和机械都有保护作用
