汽车电缆
产品说明简介 德标 日标 美标

TXL

应用:

单芯 XLPE 交联聚乙烯绝缘线缆用于汽车所需的最小直径跟最小重量用线，具有较高的耐热性。

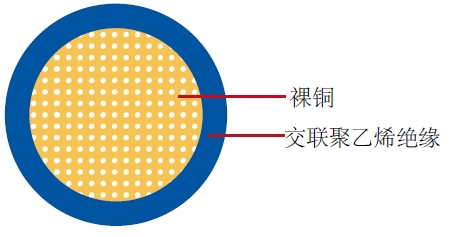

结构:

导体: 导体由符合ASTM B3要求的软铜线绞合而成
绝缘: XLPE (交联聚乙烯)
标准: SAE J1128

技术参数:

工作温度:–40 °C - 105 °C

	导体			绝缘		成缆
尺寸	标称导体截面积	股数/直径	最大直径	最小绝缘厚度	绝缘厚度	最大外径	重量
AWG	mm2	No./mm	mm	mm	mm	mm	kg/km
22	1 x 0.35	7/0.25	0.76	0.28	0.40	1.70	6
20	1 x 0.50	7/0.32	0.97	0.28	0.40	1.90	8
20	1 x 0.50	19/0.19	0.95	0.28	0.40	1.90	8
18	1 x 0.80	16/0.25	1.17	0.28	0.40	2.20	11
18	1 x 0.80	19/0.23	1.17	0.28	0.40	2.20	11
16	1 x 1.00	19/0.28	1.45	0.28	0.40	2.40	15
14	1 x 2.00	19/0.36	1.80	0.28	0.40	2.70	22
12	1 x 3.00	19/0.45	2.29	0.32	0.46	3.30	34
10	1 x 5.00	19/0.57	2.87	0.35	0.50	4.00	53
10	1 x 5.00	100/0.26	3.00	0.35	0.45	3.90	53
8*	1 x 8.00	49/0.46	4.06	0.39	0.55	4.90	85

*For SAE J1128 applications only
*注：此处未指定的其他配置，大小，颜色和长度可根据要求提供.
