单对扁平硅绝缘
应用
这些电缆与热电偶连接在一起用来测量温度。

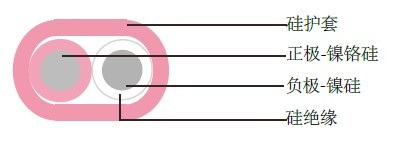

结构
导体: 实心。材料取决于热电偶的类型。
绝缘: 硅
护套: 硅
结构: 扁平
颜色: 根据标准 IEC 60584-3
K Type
AWG(mm) |
绝缘材料 |
护套材料 |
最高温度(°C) |
外径(mm) |
重量(kg/km) |
24 (0.51) |
硅 |
硅 |
870 |
2.2 x 3.4 |
16.7 |
20 (0.81) |
硅 |
硅 |
980 |
2.7 x 3.9 |
20.0 |
14 (1.63) |
硅 |
硅 |
1090 |
3.6 x 5.0 |
53.4 |
J Type
AWG(mm) |
绝缘材料 |
护套材料 |
最高温度(°C) |
外径(mm) |
重量(kg/km) |
24 (0.51) |
硅 |
硅 |
370 |
2.2 x 3.4 |
16.7 |
20 (0.81) |
硅 |
硅 |
480 |
2.7 x 3.9 |
20.0 |
14 (1.63) |
硅 |
硅 |
590 |
3.6 x 5.0 |
53.4 |
N Type
AWG(mm) |
绝缘材料 |
护套材料 |
最高温度(°C) |
外径(mm) |
重量(kg/km) |
24 (0.51) |
硅 |
硅 |
980 |
2.2 x 3.4 |
10.0 |
20 (0.81) |
硅 |
硅 |
980 |
2.7 x 3.9 |
11.7 |
14 (1.63) |
硅 |
硅 |
1090 |
3.6 x 5.0 |
26.7 |
