DIN VDE 0815 SR绝缘&LSZH护套防火电缆
JE-H(St)H…Bd FE180 E30 JE-H(St)H…Bd FE180 E30 BMK
应用
该电缆类似于CW 1600电缆，采用的是硅橡胶绝缘。该电缆适用于建筑物内部布线，以保护人员和设备免受烟雾的损害。该电缆适用于短距离低频信号的传输服务，可用于终接连接器(IDC)。该电缆适用于灭火装置，有特殊的硅橡胶绝缘，可选的铝带和LSZH外护套。
标准
• EN 50200:2000-02 • EN 50266 • EN 50267
• EN 50268 • BS 6387 • IEC 60331
• DIN VDE 0472-814

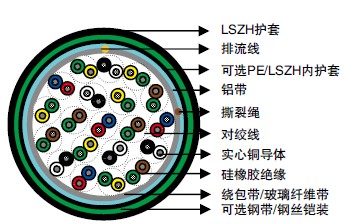

结构
• 导体：0.6/0.8/0.9mm实心退火裸铜或镀锡铜，遵照VDE 0295/IEC 60228 class 1标准。
• 绝缘：DIN VDE 0266硅橡胶绝缘。
• 绞对：绝缘线以不同绞距扭绞成对以减少串扰。
• 成缆单元：对绞线
• 成缆方式：层绞式
• 缆心绕包：一层或多层非吸湿聚酯带纵包或绕包于缆心外。
• 屏蔽：压接铝/聚酯带，0.6mm或0.8mm实心铜排流线。
• 内护套(铠装电缆)：PE或LSZH。
• 铠装(铠装电缆)：皱纹钢带或镀锌钢丝缠绕于内护套外。 对于钢带铠装，0.15mm涂有聚合物的钢带搭接缠绕于缆心外， 对于钢丝铠装，一层镀锌钢丝缠绕于缆心内护套外。
• 护套：VDE 0207-24 HM2 LSZH。
• 撕裂绳：尼龙撕裂绳可帮助剥离护套。
• 排流线：实心镀锡地线/排流线纵向放置用于屏蔽电缆。
类型代码
JE- 火灾报警电缆 H 低烟无卤
Bd 单元式 (St) 铝带静电屏蔽
FE180 绝缘完整性(950℃ 180 minutes) E30 30电路完整性
电气性能
导体直径 |
mm |
0.6 |
0.8 |
0.9 |
导体尺寸 |
mm2 |
0.283 |
0.5 |
0.312 |
最大导体电阻@20℃ |
Ω/km |
63 |
34.6 |
28.0 |
最大环路电阻@20℃ |
Ω/km |
130 |
73.2 |
60 |
最小绝缘电阻@500V DC @20℃ |
MΩ.km |
100 |
100 |
100 |
最大平均衰减@0.8KHz |
dB/km |
1.7 |
1.2 |
0.74 |
标称互电容 @0.8KHz |
nF/km |
120 |
120 |
120 |
最大电容不平衡K1 @0.8KHz 线对之间 |
pF/100m |
200 |
200 |
200 |
工作电压 |
V |
225 |
225 |
225 |
标称绝缘厚度 |
mm |
0.3 |
0.4 |
0.45 |
标称绝缘线直径 |
mm |
1.2 |
1.6 |
1.7 |
机械和热性能
操作温度范围(静态)：-30℃ – +70℃
安装温度范围(动态)：-20℃ – +50℃
最小弯曲半径：7.5 x 外径 (un铠装电缆)；15 x 外径(铠装电缆)
防火性能
| 1) 最低烟雾排放 | IEC 61034，EN 50268 (新：EN 61034)，VDE 0482-268 (新：VDE 0482-1034) 这些标准定义了测量火灾中电缆所产生的烟雾的方法。该结果用透光率衡量，一般情况下不得少 于60%。 |
| 2) 无卤 | IEC 60754-1，EN 50267-2-1 这些标准定义了材料在燃烧中卤酸气体排放量的测量方法。盐酸含量应低于0.5%。 |
| 3) 气体腐蚀性 | IEC 60754-2，EN 50267-2-2，VDE 0482-267 这些标准规定了通过测量PH值和电导率测定燃烧中电缆酸性气体排放的方法。若一升水溶液的 PH值小于4.3且电导率小于10μs/min则表示通过测试。 |
| 4) 阻燃(成束) | IEC 60332-3C，EN 50266-2-4，VDE 0482-266-2-4 这些标准规定了成束电缆阻燃性能的测试方法。 |
| 5) 阻燃(单根) | IEC 60332-1，VDE 0482-265-2-1 这些标准规定了单根电缆阻燃性能的测试方法。 |
| 6) 绝缘完整性FE 180 | DIN VDE 0472-814，IEC 60331，EN 50200，VDE 0482-1 按照这些标准可测定电缆在火灾中保持绝缘完整性的能力。 |
| 7) 电路完整性E30 | DIN 4102-12 按照这些标准可测定电缆在火灾中保持电路完整性的能力。 |
色码
每束四线组的颜色：
1对：蓝-红
2对：绿-黄
3对：绿-棕
4对：白-黑
单独的线束用带编号的螺旋标记标识。
尺寸和重量
VDE代码：JE-H(St)H…x2x0.8 Bd FE180 E30
电缆代码 |
线对数量 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称重量 |
| 0.8mm导体, 1.6mm绝缘线 | |||||
TP815JE-H(St)H-Bd-FE180-E30-1P08 |
1 |
0.4 |
1.0 |
6.0 |
46 |
TP815JE-H(St)H-Bd-FE180-E30-2P08 |
2 |
0.4 |
1.0 |
6.6 |
61 |
TP815JE-H(St)H-Bd-FE180-E30-4P08 |
4 |
0.4 |
1.0 |
8.8 |
104 |
TP815JE-H(St)H-Bd-FE180-E30-6P08 |
6 |
0.4 |
1.0 |
10.8 |
160 |
TP815JE-H(St)H-Bd-FE180-E30-8P08 |
8 |
0.4 |
1.0 |
12.8 |
218 |
TP815JE-H(St)H-Bd-FE180-E30-10P08 |
10 |
0.4 |
1.2 |
13.1 |
220 |
TP815JE-H(St)H-Bd-FE180-E30-12P08 |
12 |
0.4 |
1.2 |
13.5 |
235 |
TP815JE-H(St)H-Bd-FE180-E30-16P08 |
16 |
0.4 |
1.2 |
14.7 |
297 |
TP815JE-H(St)H-Bd-FE180-E30-20P08 |
20 |
0.4 |
1.2 |
16.1 |
367 |
TP815JE-H(St)H-Bd-FE180-E30-24P08 |
24 |
0.4 |
1.4 |
18.1 |
440 |
TP815JE-H(St)H-Bd-FE180-E30-30P08 |
30 |
0.4 |
1.4 |
20.1 |
645 |
TP815JE-H(St)H-Bd-FE180-E30-32P08 |
32 |
0.4 |
1.4 |
20.6 |
645 |
TP815JE-H(St)H-Bd-FE180-E30-40P08 |
40 |
0.4 |
1.4 |
22.5 |
656 |
TP815JE-H(St)H-Bd-FE180-E30-50P08 |
50 |
0.4 |
1.6 |
24.3 |
840 |
VDE代码：JE-H(St)H(SWA)H…x2x0.6/0.8/0.9 Bd FE180 E30
电缆代码 |
线对数量 |
标称绝缘厚度 |
标称内/外护套厚度 |
标称外径 |
标称重量 |
| 0.6mm导体,1.2mm绝缘线 | |||||
TP815JE-H(St)H(SWA)H-Bd-FE180-E30-2P06 |
2 |
0.3 |
1.0/1.8 |
12.1 |
305 |
TP815JE-H(St)H(SWA)H-Bd-FE180-E30-3P06 |
3 |
0.3 |
1.0/1.8 |
12.6 |
325 |
TP815JE-H(St)H(SWA)H-Bd-FE180-E30-6P06 |
6 |
0.3 |
1.0/1.8 |
13.2 |
380 |
TP815JE-H(St)H(SWA)H-Bd-FE180-E30-8P06 |
8 |
0.3 |
1.0/1.8 |
14.6 |
415 |
TP815JE-H(St)H(SWA)H-Bd-FE180-E30-10P06 |
10 |
0.3 |
1.0/1.8 |
16.5 |
450 |
TP815JE-H(St)H(SWA)H-Bd-FE180-E30-12P06 |
12 |
0.3 |
1.0/1.8 |
17.0 |
500 |
TP815JE-H(St)H(SWA)H-Bd-FE180-E30-20P06 |
20 |
0.3 |
1.0/1.8 |
20.5 |
580 |
TP815JE-H(St)H(SWA)H-Bd-FE180-E30-25P06 |
25 |
0.3 |
1.0/1.8 |
21.5 |
940 |
TP815JE-H(St)H(SWA)H-Bd-FE180-E30-30P06 |
30 |
0.3 |
1.0/1.8 |
22.5 |
1300 |
| 0.8mm导体, 1.6mm绝缘线 | |||||
TP815JE-H(St)H(SWA)H-Bd-FE180-E30-2P08 |
2 |
0.4 |
1.0/1.8 |
14.0 |
415 |
TP815JE-H(St)H(SWA)H-Bd-FE180-E30-3P08 |
3 |
0.4 |
1.0/1.8 |
14.0 |
425 |
TP815JE-H(St)H(SWA)H-Bd-FE180-E30-6P08 |
6 |
0.4 |
1.0/1.8 |
15.0 |
485 |
TP815JE-H(St)H(SWA)H-Bd-FE180-E30-8P08 |
8 |
0.4 |
1.0/1.8 |
17.5 |
520 |
TP815JE-H(St)H(SWA)H-Bd-FE180-E30-10P08 |
10 |
0.4 |
1.2/1.8 |
19.0 |
540 |
TP815JE-H(St)H(SWA)H-Bd-FE180-E30-12P08 |
12 |
0.4 |
1.2/1.8 |
20.5 |
600 |
TP815JE-H(St)H(SWA)H-Bd-FE180-E30-20P08 |
20 |
0.4 |
1.4/1.8 |
24.5 |
1050 |
TP815JE-H(St)H(SWA)H-Bd-FE180-E30-25P08 |
25 |
0.4 |
1.4/1.8 |
27.0 |
1250 |
TP815JE-H(St)H(SWA)H-Bd-FE180-E30-30P08 |
30 |
0.4 |
1.4/1.8 |
28.5 |
1450 |
| 0.9mm导体, 1.7mm绝缘线 | |||||
TP815JE-H(St)H(SWA)H-Bd-FE180-E30-10P09 |
10 |
0.45 |
1.2/1.8 |
19.7 |
600 |
TP815JE-H(St)H(SWA)H-Bd-FE180-E30-15P09 |
15 |
0.45 |
1.2/1.8 |
23.0 |
1020 |
TP815JE-H(St)H(SWA)H-Bd-FE180-E30-20P09 |
20 |
0.45 |
1.4/1.8 |
25.3 |
1160 |
TP815JE-H(St)H(SWA)H-Bd-FE180-E30-25P09 |
25 |
0.45 |
1.4/1.8 |
27.3 |
1330 |
TP815JE-H(St)H(SWA)H-Bd-FE180-E30-30P09 |
30 |
0.45 |
1.4/1.8 |
29.3 |
1520 |
