DIN VDE 0815PVC/LSZH绝缘&PVC/LSZH护套电话电缆
J-Y(St)Y…2X0.6 Lg J-Y(St)Y…2X0.8 Lg
J-H(St)H…2X0.6 Lg J-H(St)H…2X0.8 Lg
应用
该设备电缆用于电话和信号传输，适合永久安装在干燥和潮湿的房间内或外墙上。它们可灵活安装用于传输低频模拟或数字信号。
标准
• DIN VDE 0815

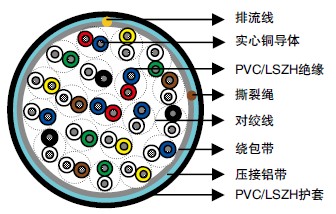

结构
• 导体：0.6/0.8mm实心退火裸铜，遵照VDE 0295/IEC 60228 Class 1标准。
• 绝缘：DIN VDE 0207-4 YI1 PVC。LSZH可选。
• 绞对：绝缘线以不同绞距扭绞成对以减少串扰。
• 成缆单元：对绞线。
• 成缆方式：线对层绞为缆心。
• 缆心绕包：一层或多层防潮聚酯带以搭接方式绕包或纵包于缆芯外。
• 屏蔽：压接铝带搭接缠绕以完全覆盖缆心。
• 护套：DIN VDE 0207-5 YM1 type PVC。LSZH护套可选。
• 撕裂绳：尼龙撕裂绳可帮助剥离护套。
• 排流线：10对以下电缆含有一根直径0.4mm的排流线。10对以上电缆含有一根直径0.6mm的排流线。
类型代码
J- 安装电缆
Y 聚氯乙烯(PVC)
H 低烟无卤
(St) 静电屏蔽
Lg 层绞式
电气性能
标称导体直径 |
mm |
0.6 |
0.8 |
0.6 |
0.8 |
VDE代码 |
|
J-Y(St)Y |
J-Y(St)Y |
J-H(St)H |
J-H(St)H |
导体尺寸 |
mm2 |
0.283 |
0.5 |
0.283 |
0.5 |
最大导体电阻@20℃ |
Ω/km |
63 |
34.6 |
63 |
34.6 |
最大环路电阻@20℃ |
Ω/km |
130 |
73.2 |
130 |
73.2 |
最小绝缘电阻@500V DC @20℃ |
MΩ.km |
100 |
100 |
100 |
100 |
最大平均衰减@0.8KHz |
dB/km |
1.7 |
1.1 |
1.7 |
1.1 |
最大互电容 @0.8KHz* |
nF/km |
100 |
100 |
120 |
120 |
最大电容不平衡K1 |
pF/100m |
300 |
300 |
300 |
300 |
最大工作电压峰值 |
V |
300 |
300 |
300 |
300 |
绝缘材料 |
|
PVC |
PVC |
LSZH |
LSZH |
护套材料 |
|
PVC |
PVC |
LSZH |
LSZH |
标称绝缘厚度 |
mm |
0.3 |
0.4 |
0.3 |
0.4 |
标称绝缘线直径 |
mm |
1.2 |
1.6 |
1.2 |
1.6 |
* 4对以下电缆为120nF/km
机械和热性能
操作温度范围(静态)：-30℃ – +70℃
安装温度范围(动态)：-20℃ – +50℃
最小弯曲半径：7.5 x 外径
色码
2对电缆：
对1：a线 红 b线 黑
对2：a线 白 b线 黄
4对及以上电缆：
a线 每层的第一对 红，其他对 白
b线 从外向里为蓝，黄，绿，棕，黑的重复序列
尺寸和重量
VDE代码：J-Y(St)Y …x2x0.6/0.8 Lg
电缆代码 |
线对数量 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称重量 |
| 0.6mm导体, 1.2mm绝缘线 | |||||
T815J-Y(St)Y-Lg-1P06 |
1 |
0.3 |
1.0 |
4.8 |
30 |
T815J-Y(St)Y-Lg-2P06 |
2 |
0.3 |
1.0 |
5.0 |
40 |
T815J-Y(St)Y-Lg-3P06 |
3 |
0.3 |
1.0 |
6.3 |
50 |
T815J-Y(St)Y-Lg-4P06 |
4 |
0.3 |
1.0 |
6.5 |
60 |
T815J-Y(St)Y-Lg-5P06 |
5 |
0.3 |
1.0 |
7.2 |
70 |
T815J-Y(St)Y-Lg-6P06 |
6 |
0.3 |
1.0 |
7.5 |
80 |
T815J-Y(St)Y-Lg-8P06 |
8 |
0.3 |
1.0 |
8.0 |
90 |
T815J-Y(St)Y-Lg-10P06 |
10 |
0.3 |
1.0 |
10.0 |
110 |
T815J-Y(St)Y-Lg-12P06 |
12 |
0.3 |
1.0 |
10.2 |
130 |
T815J-Y(St)Y-Lg-14P06 |
14 |
0.3 |
1.0 |
10.5 |
145 |
T815J-Y(St)Y-Lg-16P06 |
16 |
0.3 |
1.0 |
11.0 |
160 |
T815J-Y(St)Y-Lg-20P06 |
20 |
0.3 |
1.0 |
12.0 |
190 |
| T815J-Y(St)Y-Lg-24P06 | 24 | 0.3 | 1.0 | 13.0 | 220 |
| T815J-Y(St)Y-Lg-30P06 | 30 | 0.3 | 1.2 | 14.0 | 280 |
| T815J-Y(St)Y-Lg-40P06 | 40 | 0.3 | 1.2 | 15.0 | 350 |
| T815J-Y(St)Y-Lg-50P06 | 50 | 0.3 | 1.2 | 17.0 | 430 |
| T815J-Y(St)Y-Lg-60P06 | 60 | 0.3 | 1.2 | 19.0 | 500 |
| T815J-Y(St)Y-Lg-80P06 | 80 | 0.3 | 1.4 | 21.0 | 640 |
| T815J-Y(St)Y-Lg-100P06 | 100 | 0.3 | 1.4 | 24.0 | 850 |
0.8mm导体,1.6mm绝缘线 |
|||||
| T815J-Y(St)Y-Lg-1P08 | 1 | 0.4 | 1.0 | 6.0 | 40 |
| T815J-Y(St)Y-Lg-2P08 | 2 | 0.4 | 1.0 | 7.0 | 60 |
| T815J-Y(St)Y-Lg-3P08 | 3 | 0.4 | 1.0 | 8.5 | 80 |
| T815J-Y(St)Y-Lg-4P08 | 4 | 0.4 | 1.0 | 9.0 | 100 |
| T815J-Y(St)Y-Lg-5P08 | 5 | 0.4 | 1.0 | 9.5 | 120 |
| T815J-Y(St)Y-Lg-6P08 | 6 | 0.4 | 1.0 | 11.0 | 140 |
| T815J-Y(St)Y-Lg-8P08 | 8 | 0.4 | 1.0 | 11.5 | 170 |
| T815J-Y(St)Y-Lg-10P08 | 10 | 0.4 | 1.2 | 13.2 | 220 |
| T815J-Y(St)Y-Lg-12P08 | 12 | 0.4 | 1.2 | 14.2 | 250 |
| T815J-Y(St)Y-Lg-14P08 | 14 | 0.4 | 1.2 | 15.0 | 280 |
| T815J-Y(St)Y-Lg-16P08 | 16 | 0.4 | 1.2 | 16.0 | 320 |
| T815J-Y(St)Y-Lg-20P08 | 20 | 0.4 | 1.2 | 17.0 | 380 |
| T815J-Y(St)Y-Lg-24P08 | 24 | 0.4 | 1.4 | 19.0 | 460 |
| T815J-Y(St)Y-Lg-30P08 | 30 | 0.4 | 1.4 | 20.8 | 560 |
| T815J-Y(St)Y-Lg-40P08 | 40 | 0.4 | 1.4 | 23.0 | 710 |
| T815J-Y(St)Y-Lg-50P08 | 50 | 0.4 | 1.6 | 26.0 | 900 |
| T815J-Y(St)Y-Lg-60P08 | 60 | 0.4 | 1.6 | 28.0 | 1050 |
| T815J-Y(St)Y-Lg-80P08 | 80 | 0.4 | 1.8 | 31.5 | 1400 |
| T815J-Y(St)Y-Lg-100P08 | 100 | 0.4 | 2.0 | 33.0 | 1750 |
VDE代码：J-H(St)H …x2x0.6/0.8 Lg
电缆代码 |
线对数量 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称重量 |
| 0.6mm导体, 1.2mm绝缘线 | |||||
T815J-H(St)H-Lg-2P06 |
2 |
0.3 |
1.0 |
8.0 |
65 |
T815J-H(St)H-Lg-4P06 |
4 |
0.3 |
1.0 |
10.0 |
100 |
T815J-H(St)H-Lg-6P06 |
6 |
0.3 |
1.0 |
11.0 |
117 |
T815J-H(St)H-Lg-10P06 |
10 |
0.3 |
1.0 |
12.0 |
155 |
T815J-H(St)H-Lg-20P06 |
20 |
0.3 |
1.0 |
15.0 |
270 |
T815J-H(St)H-Lg-30P06 |
30 |
0.3 |
1.2 |
17.0 |
322 |
T815J-H(St)H-Lg-40P06 |
40 |
0.3 |
1.2 |
18.0 |
408 |
T815J-H(St)H-Lg-50P06 |
50 |
0.3 |
1.2 |
20.0 |
491 |
T815J-H(St)H-Lg-60P06 |
60 |
0.3 |
1.2 |
21.0 |
573 |
T815J-H(St)H-Lg-80P06 |
80 |
0.3 |
1.4 |
24.0 |
756 |
T815J-H(St)H-Lg-100P06 |
100 |
0.3 |
1.4 |
27.0 |
917 |
| 0.8mm导体,1.6mm 绝缘线 | |||||
| T815J-H(St)H-Lg-1P08 | 2 |
0.4 |
1.0 |
9.0 |
77 |
T815J-H(St)H-Lg-4P08 |
4 |
0.4 |
1.0 |
11.0 |
135 |
T815J-H(St)H-Lg-6P08 |
6 |
0.4 |
1.0 |
12.0 |
165 |
T815J-H(St)H-Lg-10P08 |
10 |
0.4 |
1.2 |
15.0 |
250 |
T815J-H(St)H-Lg-20P08 |
20 |
0.4 |
1.2 |
19.0 |
420 |
T815J-H(St)H-Lg-30P08 |
30 |
0.4 |
1.4 |
22.0 |
620 |
T815J-H(St)H-Lg-40P08 |
40 |
0.4 |
1.4 |
26.0 |
850 |
T815J-H(St)H-Lg-50P08 |
50 |
0.4 |
1.6 |
28.0 |
1000 |
T815J-H(St)H-Lg-60P08 |
60 |
0.4 |
1.6 |
30.0 |
1150 |
T815J-H(St)H-Lg-80P08 |
80 |
0.4 |
1.8 |
34.0 |
1550 |
T815J-H(St)H-Lg-100P08 |
100 |
0.4 |
2.0 |
38.0 |
1850 |
