PE绝缘ISDN主接入电缆
应用
该电缆用于120Ω数字通信。适用于建筑物内网络终端设备和用户终端设备之间的ISDN主接入服务。 (G703 E1/T1 系统 2.048或1.544 Mbps)
标准
• ER.f5.101

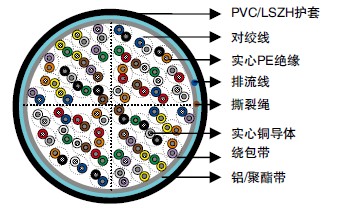

结构
• 导体：0.4/0.5mm实心退火裸铜，遵照ASTM B-3/IEC 60228 class 1标准。
• 绝缘：ASTM D 1248/IEC 60708实心聚乙烯。
• 绞对：对绞线
• 成缆方式：由12，13&25对的单元构成缆心。单元用彩色绑带进行区分。
• 缆心绕包：一层或多层防潮聚酯带以搭接方式绕包或纵包于缆芯外。
• 屏蔽：铝聚酯带屏蔽
• 护套：PVC或LSZH
• 撕裂绳：尼龙撕裂绳可帮助剥离护套。
• 铠装(可选)：皱纹钢带铠装
• 外护套：PVC (NYY电缆)；PE (铠装电缆)；LSZH。
• 排流线：0.5mm实心镀锡铜排流线
电气性能
导体直径 |
mm |
0.4 |
0.5 |
导体线规 |
AWG |
26 |
24 |
导体尺寸 |
mm2 |
0.126 |
0.196 |
最大导体电阻 @20℃ |
Ω/km |
143 |
91 |
最小绝缘电阻@500V DC |
MΩ.km |
10000 |
8000 |
最大电阻不平衡 |
% |
2 |
2 |
最大平均互电容 @1000Hz |
nF/km |
46 |
46 |
最大电容不平衡@1KHz 线对之间 |
pF/500m |
45 |
45 |
阻抗@200KHz |
Ω |
120 +/- 24 |
120 +/- 24 |
阻抗@1000KHz |
Ω |
120 +/- 12 |
120 +/- 12 |
最大平均衰减@51KHz |
dB/km |
8.9 |
6.5 |
最大平均衰减@128KHz |
dB/km |
9.86 |
7.2 |
最大平均衰减@256KHz |
dB/km |
12.6 |
9.5 |
最大平均衰减@512KHz |
dB/km | 15.6 | 12.5 |
最大平均衰减@768KHz |
dB/km |
19.5 |
15.5 |
最大平均衰减@1024KHz |
dB/km |
24.6 |
19.0 |
最大平均衰减@1280KHz |
dB/km |
27 |
21 |
最大平均衰减@1536KHz |
dB/km |
27.8 |
22.2 |
最大平均衰减@1792KHz |
dB/km |
30 |
24 |
最大平均衰减@2048KHz |
dB/km |
32.8 |
26.3 |
最小近端串扰 线对之间 @1000KHz |
dB |
62 |
62 |
介电强度 导体之间3secs |
V DC |
500 |
500 |
标称绝缘厚度 |
mm |
0.3 |
0.35 |
标称绝缘线直径 |
mm |
1.0 |
1.2 |
机械和热性能
操作温度范围(静态)：-30℃ – +70℃
安装温度范围(动态)：-20℃ – +50℃
最小弯曲半径：10 x 外径
色码
遵照BT CW 110J标准色码，详见色码表。
尺寸和重量
电缆代码 |
线对数量 |
标称护套厚度 |
标称外径 |
标称重量 |
| 120Ω 双轴电缆 | ||||
| 0.4mm导体, 1.0mm绝缘线 | ||||
| TX101-2Y(St)Y1P04-ISDN-P | 1 | 0.3 | 3.0 | 10.5 |
| 0.5mm导体, 1.5mm绝缘线 | ||||
| TX101-2Y(St)Y1P05-ISDN-P | 1 | 0.7 | 4.5 | 18.0 |
| 120Ω多对电缆 | ||||
| 0.5mm导体, 1.2mm绝缘线, PVC护套室内电缆 | ||||
TP101-2Y(St)Y2P05-ISDN-P |
2 |
1.0 |
7.0 |
31 |
TP101-2Y(St)Y4P05-ISDN-P |
4 |
1.0 |
8.2 |
57 |
TP101-2Y(St)Y8P05-ISDN-P |
8 |
1.0 |
10.0 |
86 |
TP101-2Y(St)Y12P05-ISDN-P |
12 |
1.0 |
10.5 |
113 |
TP101-2Y(St)Y16P05-ISDN-P |
16 |
1.0 |
11.8 |
142 |
TP101-2Y(St)Y18P05-ISDN-P |
18 |
1.0 |
12.5 |
152 |
TP101-2Y(St)Y20P05-ISDN-P |
20 |
1.0 |
13.2 |
157 |
TP101-2Y(St)Y24P05-ISDN-P |
24 |
1.0 |
13.5 |
191 |
TP101-2Y(St)Y28P05-ISDN-P |
28 |
1.0 |
14.0 |
219 |
TP101-2Y(St)Y32P05-ISDN-P |
32 |
1.0 |
16.5 |
260 |
TP101-2Y(St)Y50P05-ISDN-P |
50 |
1.2 |
19.2 |
370 |
TP101-2Y(St)Y75P05-ISDN-P |
75 |
1.2 |
23.2 |
530 |
TP101-2Y(St)Y100P05-ISDN-P |
100 |
1.2 |
26.5 |
720 |
| 0.4mm导体, 1.0mm绝缘线, PVC护套室内电缆 | ||||
| TP101-2Y(St)Y4P04-ISDN-P | 4 | 0.7 | 6.4 | 38 |
| 0.5mm导体, 1.2mm绝缘线, LSZH护套室内电缆 | ||||
TP101-2Y(St)H8P05-ISDN-P |
8 |
1.0 |
10.0 |
87 |
TP101-2Y(St)H16P05-ISDN-P |
16 |
1.0 |
12.0 |
132 |
TP101-2Y(St)H32P05-ISDN-P |
32 |
1.0 |
16.0 |
260 |
| 0.5mm导体, 1.2mm绝缘线, PVC 双护套 (NYY) 室外电缆 | ||||
TP101-2Y(St)YY4P05-ISDN-P |
4 |
1.0+1.2 |
10.0 |
105 |
TP101-2Y(St)YY8P05-ISDN-P |
8 |
1.0+1.2 |
11.6 |
145 |
TP101-2Y(St)YY16P05-ISDN-P |
16 |
1.0+0.6 |
13.0 |
170 |
TP101-2Y(St)YY32P05-ISDN-P |
32 |
1.0+1.3 |
18.5 |
325 |
| 0.5mm导体, 1.2mm绝缘线, PVC内护套，皱纹钢带铠装，PE护套，室外电缆 | ||||
| TP101-2Y(St)Y(STA)2Y16P05-ISDN-P | 16 | 1.0+1.2 | 17.0 | 310 |
