VDE 0816/DIN 57816 PE绝缘填充/非填充四线组结构铁路信号电缆
应用
该电缆可提供良好的保护以对抗电磁干扰。适用于室外信号设备。
标准
• VDE 0816/DIN 57816

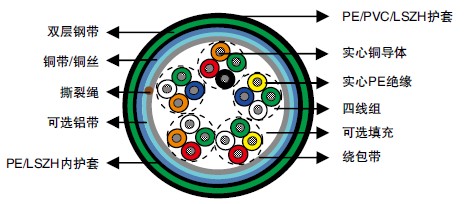

结构
• 导体：0.9/1.4mm实心退火裸铜，遵照ASTM B-3/IEC 60228 Class 1标准。
• 绝缘：ASTM D 1248/IEC 60708实心聚乙烯。
• 成缆单元：四线组。
• 成缆方式：绝缘线以同心层绞方式构成缆心。
• 缆心绕包：一层或多层防潮聚酯带以搭接方式绕包或纵包于缆芯外。
• 静电屏蔽：铜带或0.12mm的铜丝编织屏蔽。
• 内护套：PE或LSZH。
• 静电铠装：两层0.5/0.8mm钢带螺旋缠绕。外层钢带需覆盖内层钢带留下的空隙。
• 护套：PE/PVC或LSZH。
• 撕裂绳：尼龙撕裂绳可帮助剥离护套。
电气性能
标称导体直径 |
mm |
0.9 |
1.4 |
导体尺寸 |
mm2 |
0.636 |
1.539 |
最大导体电阻 @20℃ |
Ω/km |
28 |
12.1 |
最小绝缘电阻@500V DC |
MΩ.km |
35000 |
5000 |
最大电阻不平衡 |
% |
2.5 |
2.5 |
最大互电容 @0.8KHz |
nF/km |
45 |
50 |
最大电容不平衡@1KHz 线对之间 |
pF/500m |
250 |
250 |
最大电容不平衡@1KHz 线对与地之间 |
pF/500m |
1200 |
1200 |
最大平均衰减@1KHz |
dB/km |
0.7 |
0.46 |
最大平均衰减@10KHz |
dB/km |
1.6 | 0.85 |
最大平均衰减@30KHz |
dB/km |
2.1 |
1.3 |
介电强度 导体之间3secs |
V DC |
3000 | 3000 |
导体与屏蔽之间 3secs |
V DC |
3500 | 3500 |
标称绝缘厚度 |
mm |
0.45 | 0.65 |
标称绝缘线直径 |
mm |
1.8 | 2.7 |
屏蔽系数
组别 |
频率 |
不同场强下的屏蔽系数(计划值) |
||
70V/km |
100V/km |
350V/km |
||
1,5 |
1623 |
0.70 |
0.60 |
0.92 |
2,3,6,7 |
0.55 |
0.45 |
0.80 |
|
4,8 |
0.30 |
0.25 |
0.70 |
|
1,5 |
50 |
0.45 |
0.38 |
0.52 |
2,6 |
0.21 |
0.17 |
0.29 |
|
3,7 |
0.42 |
0.37 |
0.30 |
|
4,8 |
0.17 |
0.14 |
0.12 |
|
参考长度为300m。 不同长度L的换算系数(至少200m)：L/300
类型代码
AJ- 带感应防护的室外电缆
2Y 实心PE
Y PVC
H LSZH
(St) 涂塑铝带静电屏蔽
D 铜丝屏蔽
S 铁路信号电缆
Lg 层绞式
(…Cu) 铜屏蔽总截面积
(fK) 径向铜带，(St)的补充
2B… 两层钢带，单位mm
机械和热性能
操作温度范围(静态)：-30℃– +70℃
安装温度范围(动态)：-20℃ – +50℃
最小弯曲半径：15 x 外径
色码

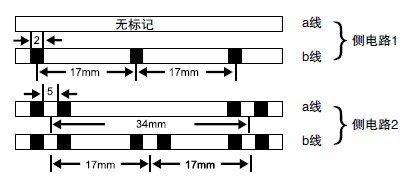

绝缘环标
每层的追踪四线组有红色螺旋标记。
尺寸和重量
VDE代码：
铜带屏蔽&0.5/0.8mm钢带
AJ-2Y(St)YbY…x4x0.9/1.4 S Lg (fK) (2B 0.5) AJ-2Y(St)YbY…x4x0.9/1.4 S Lg (fK) (2B 0.8)
铜丝屏蔽 (直径1.2mm)&0.8mm钢带
AJ-2YDYbY…x4x0.9/1.4 S Lg (…Cu/2B 0.5) AJ-2YDYbY…x4x0.9/1.4 S Lg (…Cu/2B 0.8)
| 电缆代码 | 四线组数量 | 标称内/外护套厚度 mm |
标称外径 mm |
标称重量 kg/km |
| Type 1：0.9mm导体，1.8mm绝缘线，铜带屏蔽，RF 0.6，0.5mm钢带 | ||||
TP816AJ-2Y(St)YbY-S Lg (fK)(2B0.5)-3Q09 |
3 |
1.7/1.8 |
22.0 |
810 |
TP816AJ-2Y(St)YbY-S Lg (fK)(2B0.5)-5Q09 |
5 |
1.7/1.8 |
25.5 |
1035 |
TP816AJ-2Y(St)YbY-S Lg (fK)(2B0.5)-7Q09 |
7 |
1.7/1.8 |
26.5 |
1150 |
TP816AJ-2Y(St)YbY-S Lg (fK)(2B0.5)-10Q09 |
10 |
1.8/2.0 |
32.5 |
1550 |
TP816AJ-2Y(St)YbY-S Lg (fK)(2B0.5)-14Q09 |
14 |
1.8/2.0 |
35.5 |
1870 |
| Type 2：0.9mm导体，1.8mm绝缘线，铜丝屏蔽，RF 0.45，0.5mm钢带 | ||||
TP816AJ-2YDYbY-S Lg (23/2B0.5)-7Q09 |
7 |
1.7/1.8 |
28.5 |
1410 |
TP816AJ-2YDYbY-S Lg (25/2B0.5)-10Q09 |
10 |
1.8/2.0 |
33.0 |
1745 |
TP816AJ-2YDYbY-S Lg (25/2B0.5)-14Q09 |
14 |
1.8/2.0 |
36.6 |
2060 |
| Type 3：0.9mm导体，1.8mm绝缘线，铜带屏蔽，RF 0.45，0.8mm钢带 | ||||
TP816AJ-2Y(St)YbY-S Lg (fK) (2B0.8)-20Q09 |
20 |
1.8/2.0 |
40.0 |
2610 |
TP816AJ-2Y(St)YbY-S Lg (fK) (2B0.8)-30Q09 |
30 |
2.0/2.2 |
46.5 |
3425 |
TP816AJ-2Y(St)YbY-S Lg (fK) (2B0.8)-40Q09 |
40 |
2.0/2.2 |
50.5 |
4015 |
| Type 4：0.9mm导体，1.8mm绝缘线，铜丝屏蔽，RF 0.25，0.8mm钢带 | ||||
TP816AJ-2YDYbY-S Lg (29/2B0.8)-20Q09 |
20 |
1.8/2.0 |
40.5 |
2840 |
TP816AJ-2YDYbY-S Lg (33/2B0.8)-30Q09 |
30 |
2.0/2.2 |
47.5 |
3655 |
TP816AJ-2YDYbY-S Lg (33/2B0.8)-40Q09 |
40 |
2.0/2.2 |
51.5 |
4230 |
| Type 5：1.4mm导体，2.7mm绝缘线，铜带屏蔽，RF 0.6，0.5mm钢带 | ||||
TP816AJ-2Y(St)YbY-S Lg (fK) (2B0.5)-3Q14 |
3 |
1.7/1.8 |
26.5 |
1140 |
TP816AJ-2Y(St)YbY-S Lg (fK) (2B0.5)-5Q14 |
5 |
1.7/1.8 |
29.5 |
1430 |
TP816AJ-2Y(St)YbY-S Lg (fK) (2B0.5)-7Q14 |
7 |
1.8/2.0 |
33.5 |
1790 |
TP816AJ-2Y(St)YbY-S Lg (fK) (2B0.5)-10Q14 |
10 |
1.8/2.0 |
39.0 |
2330 |
TP816AJ-2Y(St)YbY-S Lg (fK) (2B0.5)-14Q14 |
14 |
1.8/2.0 |
42.5 |
2805 |
| Type 6：1.4mm导体，2.7mm绝缘线，铜丝屏蔽，RF 0.45，0.5mm钢带 | ||||
| TP816AJ-2YDYbY-S Lg (25/2B0.5)-25Q14 | 25 | 1.8/2.0 | 35.0 | 2050 |
| Type 7：1.4mm导体，2.7mm绝缘线，铜带屏蔽，RF 0.45，0.8mm钢带 | ||||
TP816AJ-2Y(St)YbY-S Lg (fK) (2B0.8)-20Q14 |
20 |
2.0/2.2 |
49.0 |
4085 |
TP816AJ-2Y(St)YbY-S Lg (fK) (2B0.8)-30Q14 |
30 |
2.4/2.6 |
58.5 |
5585 |
TP816AJ-2Y(St)YbY-S Lg (fK) (2B0.8)-40Q14 |
40 |
2.4/2.6 |
64.0 |
6720 |
| Type 8：1.4mm导体，2.7mm绝缘线，铜丝屏蔽，RF 0.25，0.8mm钢带 | ||||
TP816AJ-2YDYbY-S Lg (29/2B0.5)-10Q14 |
10 |
1.8/2.0 |
41.0 |
2950 |
TP816AJ-2YDYbY-S Lg (33/2B0.5)-14Q14 |
14 |
2.0/2.2 |
46.0 |
3615 |
TP816AJ-2YDYbY-S Lg (33/2B0.5)-20Q14 |
20 |
2.0/2.2 |
50.0 |
4310 |
TP816AJ-2YDYbY-S Lg (38/2B0.5)-30Q14 |
30 |
2.4/2.6 |
59.5 |
5850 |
TP816AJ-2YDYbY-S Lg (43/2B0.5)-40Q14 |
40 |
2.4/2.6 |
65.0 |
7005 |
