PE绝缘填充/非填充型四线组结构铁路信号电缆(RF 0.3)
_clip_image002_0000.jpg)
应用
该电缆可提供良好的保护以对抗电磁干扰(RF=0.3)。适用于室外信号设备。
标准
• RENFE E.T. 03.365.051.6
_clip_image002_0001.gif)

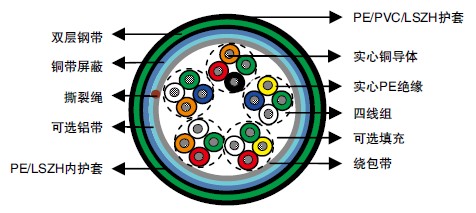

结构
• 导体：0.9/1.4mm实心退火裸铜，遵照ASTM B-3/IEC 60228 class 1标准。
• 绝缘：ASTM D 1248/IEC 60708实心聚乙烯。
• 成缆单元：四线组。
• 成缆方式：绝缘线以同心层绞方式构成缆心。
• 缆心绕包：一层或多层防潮聚酯带以搭接方式绕包或纵包于缆芯外。
• 静电屏蔽：0.12mm皱纹铜带纵向搭接缠绕。
• 内护套：PE或LSZH。
• 静电铠装：两层0.5mm钢带螺旋缠绕。外层钢带需覆盖内层钢带留下的空隙。
• 护套：PE，PVC或LSZH。
• 撕裂绳：尼龙撕裂绳可帮助剥离护套。
电气性能
标称导体直径 |
mm |
0.9 |
1.4 |
导体尺寸 |
mm2 |
0.636 |
1.539 |
最大导体电阻 @20℃ |
Ω/km |
28 |
12.1 |
最小绝缘电阻@500V DC |
MΩ.km |
35000 |
5000 |
屏蔽系数 Rk (50Hz) 感应电压 Em 100V/Km |
|
0.3 |
0.3 |
| 感应电压 Em 500V/Km | 0.5 | 0.5 | |
最大电阻不平衡 |
% |
2.5 |
2.5 |
最大互电容 @0.8Hz |
nF/km |
45 |
50 |
最大电容不平衡@1KHz 线对之间 |
pF/500m |
250 |
250 |
最大电容不平衡@1KHz 线对与地之间 |
pF/500m |
1200 |
1200 |
最大平均衰减@1KHz |
dB/km |
0.7 |
0.46 |
最大平均衰减@10KHz |
dB/km |
1.6 |
0.85 |
最大平均衰减@30KHz |
dB/km |
2.1 |
1.3 |
介电强度 导体之间3secs |
V DC |
3000 |
3000 |
| 导体与屏蔽之间 3secs | V DC | 3500 | 3500 |
标称绝缘厚度 |
mm |
0.45 |
0.65 |
标称绝缘线直径 |
mm |
1.8 |
2.7 |
机械和热性能
操作温度范围(静态)：-30℃– +70℃
安装温度范围(动态)：-20℃ – +50℃
最小弯曲半径：15 x 外径
色码
层绞 |
四线组位置 |
绝缘颜色 |
|||
1 |
2 |
3 |
4 |
||
中心和偶数层 |
首个 |
橙 |
绿 |
红 |
白 |
偶数 |
黄 |
绿 |
蓝 |
白 |
|
奇数 |
黄 |
绿 |
红 |
白 |
|
末尾 |
橙 |
绿 |
蓝 |
白 |
|
奇数层 |
首个 |
橙 |
绿 |
红 |
黑 |
偶数 |
黄 |
绿 |
蓝 |
黑 |
|
奇数 |
黄 |
绿 |
红 |
黑 |
|
末尾 |
橙 |
绿 |
蓝 |
黑 |
|
尺寸和重量
电缆代码 |
四线组数量 |
标称内/外护套厚度 |
标称外径 |
标称重量 |
| 0.9mm导体, 1.8mm绝缘线 | ||||
| TP365-2Y(CTS)2Y(DSTA)Y1Q09-RF03 | 1 | 1.5/1.6 | 18.3 | 1300 |
| TP365-2Y(CTS)2Y(DSTA)Y3Q09-RF03 | 3 | 1.5/1.6 | 21.7 | 1425 |
| TP365-2Y(CTS)2Y(DSTA)Y5Q09-RF03 | 5 | 1.5/1.6 | 25.2 | 1650 |
| TP365-2Y(CTS)2Y(DSTA)Y7Q09-RF03 | 7 | 1.5/1.6 | 26.7 | 1800 |
| TP365-2Y(CTS)2Y(DSTA)Y10Q09-RF03 | 10 | 1.5/1.6 | 29.2 | 2275 |
| TP365-2Y(CTS)2Y(DSTA)Y14Q09-RF03 | 14 | 1.6/1.8 | 32.3 | 2450 |
| TP365-2Y(CTS)2Y(DSTA)Y19Q09-RF03 | 19 | 1.7/1.8 | 36.0 | 2895 |
| TP365-2Y(CTS)2Y(DSTA)Y27Q09-RF03 | 27 | 1.7/1.8 | 40.5 | 3275 |
| TP365-2Y(CTS)2Y(DSTA)Y37Q09-RF03 | 37 | 1.8/2.0 | 45.6 | 3775 |
| TP365-2Y(CTS)2Y(DSTA)Y48Q09-RF03 | 48 | 1.9/2.0 | 49.8 | 4275 |
| 1.4mm导体, 2.7mm绝缘线 | ||||
| TP365-2Y(CTS)2Y(DSTA)Y1Q14-RF03 | 1 | 1.5/1.6 | 20.2 | 1615 |
| TP365-2Y(CTS)2Y(DSTA)Y3Q14-RF03 | 3 | 1.5/1.6 | 25.7 | 1775 |
| TP365-2Y(CTS)2Y(DSTA)Y5Q14-RF03 | 5 | 1.6/1.8 | 30.8 | 2200 |
| TP365-2Y(CTS)2Y(DSTA)Y7Q14-RF03 | 7 | 1.6/1.8 | 32.8 | 2525 |
| TP365-2Y(CTS)2Y(DSTA)Y10Q14-RF03 | 10 | 1.7/1.8 | 36.5 | 2975 |
| TP365-2Y(CTS)2Y(DSTA)Y14Q14-RF03 | 14 | 1.7/1.8 | 40.5 | 3150 |
| TP365-2Y(CTS)2Y(DSTA)Y19Q14-RF03 | 19 | 1.8/2.0 | 45.6 | 3695 |
| TP365-2Y(CTS)2Y(DSTA)Y27Q14-RF03 | 27 | 2.0/2.2 | 52.3 | 3975 |
| TP365-2Y(CTS)2Y(DSTA)Y37Q14-RF03 | 37 | 2.1/2.2 | 59.1 | 4475 |
| TP365-2Y(CTS)2Y(DSTA)Y48Q14-RF03 | 48 | 2.2/2.3 | 66.0 | 4975 |
