应用
该电缆可提供良好的保护以对抗电磁干扰(RF=0.3)。适用于室外信号设备。

标准
• RENFE E.T. 03.365.051.6

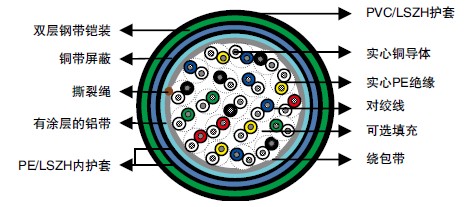

结构
• 导体：0.9/1.4mm实心退火裸铜，遵照ASTM B-3/IEC 60228 class 1标准。
• 绝缘：ASTM D 1248/IEC 60708实心聚乙烯。
• 绞对：对绞线。
• 成缆方式：层绞式。
• 填充 (可选)：电缆的缆芯间隙用石油膏进行填充以防止纵向渗水。
• 缆心绕包：一层或多层防潮聚酯带以搭接方式绕包或纵包于缆芯外。
• 防潮层(可选)：0.2mm共聚物涂层铝带。
• 内护套：PE或LSZH。
• 静电屏蔽：0.12mm皱纹铜带纵向搭接缠绕。
• 内护套：PE或LSZH。
• 静电铠装：两层0.5mm的钢带绕包。
• 护套：PVC或LSZH。
• 撕裂绳：尼龙撕裂绳可帮助剥离护套。

电气性能

标称导体直径	mm	0.9	1.4
导体尺寸	mm2	0.636	1.539
最大导体电阻 @20℃	Ω/km	28	12.1
最小绝缘电阻@500V DC	MΩ.km	35000	5000
屏蔽系数 Rk (50Hz)  感应电压 Em 100V/Km		0.3	0.3
感应电压 Em 500V/Km		0.5	0.5
最大电阻不平衡	%	2.5	2.5
最大互电容 @0.8KHz	nF/km	59	64
最大电容不平衡@1KHz 线对之间	pF/500m	275	275
最大电容不平衡@1KHz 线对与地之间	pF/500m	1200	1200
最大平均衰减@1KHz	dB/km	0.7	0.46
最大平均衰减@10KHz	dB/km	1.6	0.85
最大平均衰减@20KHz	dB/km	2.1	1.3
介电强度 导体之间1 min	V DC	1500	1500
导体与屏蔽之间 1min	V DC	2000	2000
介电强度 导体之间3secs	V DC	3000	3000
导体与屏蔽之间 3secs	V DC	4500	4500
标称绝缘厚度	mm	0.45	0.65
标称绝缘线直径	mm	1.8	2.7



机械和热性能
操作温度范围(静态)：-30℃– +70℃
安装温度范围(动态)：-20℃ – +50℃
最小弯曲半径：15 x 外径

色码

位置	线对数量
	1(Pilot)		2(Direct)		3		4		5
中心	黑	自然色	蓝	自然色	黄	自然色	红	自然色
层	黑	自然色	蓝	自然色	黄	自然色	红	自然色	绿	自然色



尺寸和重量

电缆代码	线对数量	标称内/外护套厚度 mm	标称外径 mm	标称重量 kg/km
0.9mm Conductor, 1.8mm Insulated Wire
TP365-2Y2Y(CTS)2Y(DSTA)Y2P09-RF03	2	1.5/1.6	18.3	1300
TP365-2Y2Y(CTS)2Y(DSTA)Y6P09-RF03	6	1.5/1.6	21.7	1425
TP365-2Y2Y(CTS)2Y(DSTA)Y10P09-RF03	10	1.5/1.6	25.2	1650
TP365-2Y2Y(CTS)2Y(DSTA)Y14P09-RF03	14	1.5/1.6	26.7	1800
TP365-2Y2Y(CTS)2Y(DSTA)Y20P09-RF03	20	1.5/1.6	29.2	2275
TP365-2Y2Y(CTS)2Y(DSTA)Y28P09-RF03	28	1.6/1.8	32.3	2450
TP365-2Y2Y(CTS)2Y(DSTA)Y38P09-RF03	38	1.7/1.8	36.0	2895
TP365-2Y2Y(CTS)2Y(DSTA)Y54P09-RF03	54	1.7/1.8	40.5	3275
TP365-2Y2Y(CTS)2Y(DSTA)Y74P09-RF03	74	1.8/2.0	45.6	3775
TP365-2Y2Y(CTS)2Y(DSTA)Y96P09-RF03	96	1.9/2.0	49.8	4275
1.4mm Conductor, 2.7mm Insulated Wire
TP365-2Y2Y(CTS)2Y(DSTA)Y2P14-RF03	2	1.5/1.6	20.2	1615
TP365-2Y2Y(CTS)2Y(DSTA)Y6P14-RF03	6	1.5/1.6	25.7	1775
TP365-2Y2Y(CTS)2Y(DSTA)Y10P14-RF03	10	1.6/1.8	30.8	2200
TP365-2Y2Y(CTS)2Y(DSTA)Y14P14-RF03	14	1.6/1.8	32.8	2525
TP365-2Y2Y(CTS)2Y(DSTA)Y20P14-RF03	20	1.7/1.8	36.5	2975
TP365-2Y2Y(CTS)2Y(DSTA)Y28P14-RF03	28	1.7/1.8	40.5	3150
TP365-2Y2Y(CTS)2Y(DSTA)Y38P14-RF03	38	1.8/2.0	45.6	3695
TP365-2Y2Y(CTS)2Y(DSTA)Y58P14-RF03	58	2.0/2.2	52.3	3975
TP365-2Y2Y(CTS)2Y(DSTA)Y74P14-RF03	74	2.1/2.2	59.1	4475
TP365-2Y2Y(CTS)2Y(DSTA)Y96P14-RF03	96	2.2/2.3	66.0	4975
