应用
该设备电缆用于电话、信号和数据传输，适合表面或隐蔽安装在干燥和潮湿的房间及室外应用。

标准
• DIN VDE 0816/0815

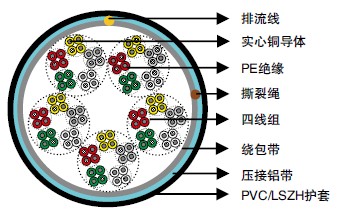

结构
• 导体：0.6mm实心退火裸铜,遵照VDE 0295/IEC 60228 class 1标准。
• 绝缘：VDE 0207-2 2YI2 type 实心聚乙烯。
• 成缆单元：四线组
• 成缆方式：四根绝缘线扭绞为一个四线组，四线组集合成为单元，由单元构成缆心。
• 缆心绕包：一层或多层防潮聚酯带以搭接方式绕包或纵包于缆芯外。
• 屏蔽：压接铝带搭接缠绕以完全覆盖缆心。
• 护套：DIN VDE 0207 part 5 YM1 type PVC。LSZH护套可选。
• 撕裂绳：尼龙撕裂绳可帮助剥离护套。
• 排流线：镀锡铜排流线纵向放置以保证屏蔽层的电气连续性。

类型代码
J- 安装电缆
2Y 聚乙烯(PE)
H 低烟无卤
(St) 铝带静电屏蔽
StIII 四线组
Bd 单元式

电气性能

标称导体直径	mm	0.6	0.6
VDE代码		J-2Y(St)Y	J-2Y(St)H
导体尺寸	mm2	0.283	0.283
最大导体电阻@20℃	Ω/km	63	63
最大环路电阻@20℃	Ω/km	130	130
最小绝缘电阻@500V DC	MΩ.km	5000	5000
互电容 @0.8KHz (所有值的100%) 最大	nF/km	52	52
(所有值的95%) 最大		50	50
电容不平衡@0.8KHz	pF/300m
K1         所有值的100%	pF/300m	800	800
所有值的98% 最大值	pF/300m	400	400
K9-12      所有值的100%	pF/300m	300	300
所有值的98% 最大值	pF/300m	100	100
最大环路电阻@20℃	Ω/km	130	130
阻抗(4 -16 Mhz)	Ω	100+/-15%	100+/-15%
最大平均衰减@1MHz	dB/km	35	35
最大平均衰减@4MHz	dB/km	55	55
最大平均衰减@10MHz	dB/km	73	73
最大平均衰减@16MHz	dB/km	86	86
最大平均衰减@20MHz	dB/km	95	95
最大工作电压峰值	V	225	225
绝缘材料		PE	PE
护套材料		PVC	LSZH
标称绝缘厚度	mm	0.25	0.25
标称绝缘线直径	mm	1.1	1.1



机械和热性能
操作温度范围(静态)：-30℃ – +70℃
安装温度范围(动态)：-20℃ – +50℃
最小弯曲半径：10 x 外径

色码
四线组

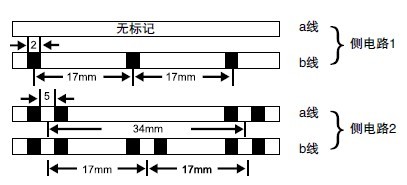

单根绝缘线用黑色环标标记：
侧电路1 a线 无标记
b线 每17mm1个标记
侧电路2 a线 每34mm2个标记
b线 每17mm2个标记
子单元
一个基本单元中5个四线组的绝缘线颜色：
四线组1 红
四线组2 绿
四线组3 灰
四线组4 黄
四线组5 白
追踪单元用红色螺纹标记，其他单元用白色绑带标记。



尺寸和重量
VDE代码：J-2Y(St)Y…x2x 0.6 StIII Bd

电缆代码	线对数量	标称绝缘厚度 mm	标称护套厚度 mm	标称外径 mm	标称重量 kg/km
0.6mm导体, 1.1mm绝缘线
TP815J-2Y(St)Y-StIII-Bd-2P06	2	0.25	1.0	5.7	46
TP815J-2Y(St)Y-StIII-Bd-4P06	4	0.25	1.0	6.9	66
TP815J-2Y(St)Y-StIII-Bd-6P06	6	0.25	1.0	7.8	85
TP815J-2Y(St)Y-StIII-Bd-10P06	10	0.25	1.0	9.3	122
TP815J-2Y(St)Y-StIII-Bd-20P06	20	0.25	1.0	12.1	204
TP815J-2Y(St)Y-StIII-Bd-30P06	30	0.25	1.2	14.6	298
TP815J-2Y(St)Y-StIII-Bd-40P06	40	0.25	1.2	16.3	375
TP815J-2Y(St)Y-StIII-Bd-50P06	50	0.25	1.4	17.9	451
TP815J-2Y(St)Y-StIII-Bd-60P06	60	0.25	1.4	18.5	520
TP815J-2Y(St)Y-StIII-Bd-80P06	80	0.25	1.4	19.7	660
TP815J-2Y(St)Y-StIII-Bd-100P06	100	0.25	1.6	20.9	802

VDE CODE: J-2Y(St)H…x2x 0.6 StIII Bd

电缆代码	线对数量	标称绝缘厚度 mm	标称护套厚度 mm	标称外径 mm	标称重量 kg/km
0.6mm导体, 1.1mm绝缘线
TP815J-2Y(St)H-StIII-Bd-2P06	2	0.25	1.0	5.7	46
TP815J-2Y(St)H-StIII-Bd-4P06	4	0.25	1.0	6.9	66
TP815J-2Y(St)H-StIII-Bd-6P06	6	0.25	1.0	7.8	85
TP815J-2Y(St)H-StIII-Bd-10P06	10	0.25	1.0	9.3	122
TP815J-2Y(St)H-StIII-Bd-20P06	20	0.25	1.0	12.1	204
TP815J-2Y(St)H-StIII-Bd-30P06	30	0.25	1.2	14.6	298
TP815J-2Y(St)H-StIII-Bd-40P06	40	0.25	1.2	16.3	375
TP815J-2Y(St)H-StIII-Bd-50P06	50	0.25	1.4	17.9	451
TP815J-2Y(St)H-StIII-Bd-60P06	60	0.25	1.4	18.5	520
TP815J-2Y(St)H-StIII-Bd-80P06	80	0.25	1.4	19.7	660
TP815J-2Y(St)H-StIII-Bd-100P06	100	0.25	1.6	20.9	802
