DIN VDE 0815 MICA/LSZH绝缘&LSZH护套防火电缆
JE-H(St)H…Bd FE180 E90 JE-H(St)H…Bd FE180 E90 BMK
应用
该电缆的设计应用类似于CW 1600 电缆，采用了防火带。该电缆适用于建筑物内部布线，可在火灾中保持电路完整性。该电缆适用于灭火装置，有云母带，可选的铝带和LSZH 外护套。
标准
• EN 50200:2000-02 • EN 50266 • EN 50267
• EN 50268 • BS 6387 • IEC 60331

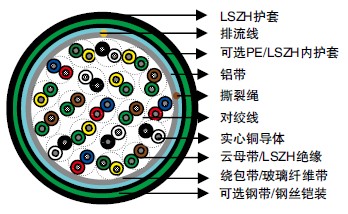

结构
• 导体：0.8mm实心退火裸铜或镀锡铜，遵照VDE 0295/IEC 60228 class 1。
• 防火层：云母带。
• 绝缘：VDE 0207-23 HI1标准LSZH。
• 绞对：绝缘线以不同绞距扭绞成对以减少串扰。
• 成缆单元：对绞线。
• 成缆方式：层绞式
• 缆心绕包：一层或多层非吸湿聚酯带纵包或绕包于缆心外。
• 屏蔽：压接铝/聚酯带，0.6mm或0.8mm实心镀锡铜排流线。
• 内护套(铠装电缆)：VDE 0207-24 HM2标准PE或LSZH。
• 铠装(铠装电缆)：皱纹钢带或镀锌钢丝缠绕于内护套外。 对于钢带铠装，0.15mm涂有聚合物的钢带搭接缠绕于缆心外， 对于钢丝铠装，一层镀锌钢丝缠绕于缆心内护套外。
• 护套：VDE 0207-24 HM2标准LSZH。
• 撕裂绳：尼龙撕裂绳可帮助剥离护套。
• 排流线：实心镀锡地线/排流线纵向放置用于屏蔽电缆。
类型代码
JE- 火灾报警电缆
H 低烟无卤
Bd 单元式
(St) 铝带静电屏蔽
FE180 绝缘完整性(950℃ 180 minutes)
E90 90分钟电路完整性.
电气性能
标称导体直径 |
mm |
0.8 |
导体尺寸 |
mm2 |
0.5 |
最大导体电阻@20℃ |
Ω/km |
34.6 |
最大环路电阻@20℃ |
Ω/km |
73.2 |
最小绝缘电阻@500V DC @20℃ |
MΩ.km |
100 |
最大平均衰减@0.8KHz |
dB/km |
1.1 |
标称互电容 |
nF/km |
120 |
电容不平衡K1 @0.8KHz 线对之间 |
pF/100m |
200 |
工作电压 |
V |
300 |
标称绝缘厚度 |
mm |
0.4 |
标称绝缘线直径 |
mm |
1.6 |
机械和热性能
操作温度范围(静态)：-30℃ – +70℃
安装温度范围(动态)：-20℃ – +50℃
最小弯曲半径：10 x 外径(非铠装电缆)；15 x 外径(铠装电缆)
防火性能
| 1) 最低烟雾排放 | IEC 61034，EN 50268 (新：EN 61034)，VDE 0482-268 (新：VDE 0482-1034) 这些标准定义了测量火灾中电缆所产生的烟雾的方法。该结果用透光率衡量，一般情况下不得少 于60%。 |
| 2) 无卤 | IEC 60754-1，EN 50267-2-1 这些标准定义了材料在燃烧中卤酸气体排放量的测量方法。盐酸含量应低于0.5%。 |
| 3) 气体腐蚀性 | IEC 60754-2，EN 50267-2-2，VDE 0482-267 这些标准规定了通过测量PH值和电导率测定燃烧中电缆酸性气体排放的方法。若一升水溶液的 PH值小于4.3且电导率小于10μs/min则表示通过测试。 |
| 4) 阻燃(成束) | IEC 60332-3C，EN 50266-2-4，VDE 0482-266-2-4 这些标准规定了成束电缆阻燃性能的测试方法。 |
| 5) 阻燃(单根) | IEC 60332-1，VDE 0482-265-2-1 这些标准规定了单根电缆阻燃性能的测试方法。 |
| 6) 绝缘完整性FE 180 | DIN VDE 0472-814，IEC 60331，EN 50200，VDE 0482-1 按照这些标准可测定电缆在火灾中保持绝缘完整性的能力。 |
| 7) 电路完整性E30 | DIN 4102-12 按照这些标准可测定电缆在火灾中保持电路完整性的能力。 |
色码
四线组颜色：
1对：蓝-红
2对：绿-黄
3对：绿-棕
4对：白-黑
每组以带编号的螺旋标记进行标识。
尺寸和重量
VDE代码：JE-H(St)H…x2x0.8 Bd FE180 E90
电缆代码 |
线对数量 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称重量 |
| 0.8mm导体, 1.6mm绝缘线 | |||||
TP815JE-H(St)H-Bd-FE180-E90-2P08 |
2 |
0.4 |
1.0 |
12.8 |
177 |
TP815JE-H(St)H-Bd-FE180-E90-4P08 |
4 |
0.4 |
1.0 |
16.3 |
284 |
TP815JE-H(St)H-Bd-FE180-E90-8P08 |
8 |
0.4 |
1.0 |
20.3 |
447 |
TP815JE-H(St)H-Bd-FE180-E90-12P08 |
12 |
0.4 |
1.2 |
23.9 |
615 |
TP815JE-H(St)H-Bd-FE180-E90-16P08 |
16 |
0.4 |
1.2 |
26.6 |
756 |
TP815JE-H(St)H-Bd-FE180-E90-20P08 |
20 |
0.4 |
1.2 |
29.4 |
921 |
TP815JE-H(St)H-Bd-FE180-E90-32P08 |
32 |
0.4 |
1.4 |
30.7 |
1074 |
TP815JE-H(St)H-Bd-FE180-E90-40P08 |
40 |
0.4 |
1.4 |
33.6 |
1278 |
TP815JE-H(St)H-Bd-FE180-E90-52P08 |
52 |
0.4 |
1.6 |
43.7 |
2011 |
