  首页产品JIS C 3410船用电缆



250V

[FA-] TTY, TTYC, TTYCY
[FA-] TTPY, TTPYC, TTPYCY



JIS 船用电缆



标准
JISC 3410-1999
IEC 60332-1
IEC 60332-3 Cat.A(for FA-type)

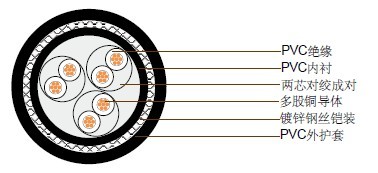

电缆结构

导体

TT
TTP

多股镀锡铜 (TTY类) 多股镀锡铜 (TTPY类),  IEC 60228，2类

绝缘



60°C PVC(TTY类)/85°C  EPR(TTPY类)，遵循JIS C  3401

对绞



两芯对绞成对

成缆



线对总绞
可能添加阻燃非吸湿性材料填充

内衬

Y

PVC，遵循JIS C  3401

铠装

C

镀锌钢丝编织

护套

Y

PVC，遵循JIS C  3401



线芯颜色



白色绝缘外标注线对数和字母.
例如 4对;  (1A,  1B),  (2A,  2B),  (3A,  3B),  (4A,  4B)
-三线组，四线组：白色绝缘外加黑色数字标注

外护套颜色



黑色



电缆参数

(FA-) TTY,TTPY
对数/三线组
/四线组数		 导体 绝缘厚度 内衬厚度 (FA-) TTY,TTPY
截面积 股数/直径 直径 电缆外径 允许误差 电缆重量
mm² No./mm mm mm mm mm mm kg/km

1

0.75

7/0.37

1.1

0.7

1

7.9

0.4

70

1T

0.75

7/0.37

1.1

0.7

1.1

8.6

0.4

85

1Q

0.75

7/0.37

1.1

0.7

1.1

9.3

0.4

105

2

0.75

7/0.37

1.1

0.7

1.2

12

0.6

105

4

0.75

7/0.37

1.1

0.7

1.3

14.2

0.6

205

7

0.75

7/0.37

1.1

0.7

1.4

16.9

0.7

310

10

0.75

7/0.37

1.1

0.7

1.5

21.7

0.9

465

14

0.75

7/0.37

1.1

0.7

1.6

23.5

1

585

19

0.75

7/0.37

1.1

0.7

1.7

26.4

1.1

755

24

0.75

7/0.37

1.1

0.7

1.9

31.9

1.3

1030

30

0.75

7/0.37

1.1

0.7

2

34

1.4

1220

37

0.75

7/0.37

1.1

0.7

2.1

36.9

1.5

1450

48

0.75

7/0.37

1.1

0.7

2.3

42.8

1.7

1910

(FA-) TTYC,TTPYC

对数/三线组
/四线组数		 导体 绝缘厚度 内衬厚度 钢丝直径 (FA-) TTYC,TTPYC
截面积 股数/直径 直径 电缆外径 允许误差 电缆重量
mm² No./mm mm mm mm mm mm mm kg/km

1

0.75

7/0.37

1.1

0.7

1

0.3

9.2

0.4

130

1T

0.75

7/0.37

1.1

0.7

1.1

0.3

9.9

0.4

155

1Q

0.75

7/0.37

1.1

0.7

1.1

0.3

10.6

0.4

180

2

0.75

7/0.37

1.1

0.7

1.2

0.3

13.6

0.6

180

4

0.75

7/0.37

1.1

0.7

1.3

0.3

15.5

0.6

320

7

0.75

7/0.37

1.1

0.7

1.4

0.3

18.2

0.7

440

10

0.75

7/0.37

1.1

0.7

1.5

0.3

23

0.9

640

14

0.75

7/0.37

1.1

0.7

1.6

0.3

24.8

1

770

19

0.75

7/0.37

1.1

0.7

1.7

0.3

27.7

1.1

965

24

0.75

7/0.37

1.1

0.7

1.9

0.4

33.7

1.3

1380

30

0.75

7/0.37

1.1

0.7

2

0.4

35.8

1.4

1590

37

0.75

7/0.37

1.1

0.7

2.1

0.4

38.7

1.5

1860

48

0.75

7/0.37

1.1

0.7

2.3

0.4

44.6

1.7

2380

(FA-) TTYCY,TTPYCY

对数/三线组
/四线组数		 导体 绝缘厚度 内衬厚度 钢丝直径 护套厚度 (FA-) TTYCY,TTPYCY
截面积 股数/直径 直径 电缆外径 允许误差 电缆重量
mm² No./mm mm mm mm mm mm mm mm kg/km

1

0.75

7/0.37

1.1

0.7

1

0.3

0.8

11

0.4

170

1T

0.75

7/0.37

1.1

0.7

1.1

0.3

0.9

11.7

0.5

205

1Q

0.75

7/0.37

1.1

0.7

1.1

0.3

0.9

12.6

0.5

230

2

0.75

7/0.37

1.1

0.7

1.2

0.3

0.9

15.5

0.7

230

4

0.75

7/0.37

1.1

0.7

1.3

0.3

1

17.7

0.7

400

7

0.75

7/0.37

1.1

0.7

1.4

0.3

1.1

20.6

0.8

545

10

0.75

7/0.37

1.1

0.7

1.5

0.3

1.2

25.6

1

775

14

0.75

7/0.37

1.1

0.7

1.6

0.3

1.2

27.4

1.1

920

19

0.75

7/0.37

1.1

0.7

1.7

0.3

1.3

30.5

1.2

1140

24

0.75

7/0.37

1.1

0.7

1.9

0.4

1.4

36.7

1.5

1610

30

0.75

7/0.37

1.1

0.7

2

0.4

1.5

39.2

1.6

1860

37

0.75

7/0.37

1.1

0.7

2.1

0.4

1.6

42.3

1.6

2170

48

0.75

7/0.37

1.1

0.7

2.3

0.4

1.7

48.4

1.8

2760
