  首页产品JIS C 3410船用电缆



250V

[FA-] TTY-S, TTYC-S, TTYCY-S
[FA-] TTPY-S, TTPYC-S, TTPYCY-S



JIS 船用电缆



标准
JISC 3410-1999
IEC 60332-1
IEC 60332-3 Cat.A(for FA-type)

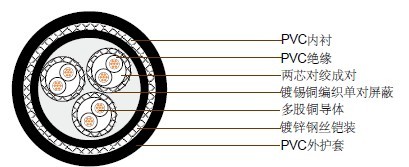

电缆结构

导体

TT
TTP

多股镀锡铜 (TTY类) 多股镀锡铜 (TTPY类),  IEC 60228，2类

绝缘



60°C PVC(TTY类)/85°C  EPR(TTPY类)，遵循JIS C  3401

对绞



两芯对绞成对

单独屏蔽

-S

镀锡铜丝编织

成缆



线对总绞
可能添加阻燃非吸湿性材料填充

内衬

Y

PVC，遵循JIS C  3401

铠装

C

镀锌钢丝编织

护套

Y

PVC，遵循JIS C  3401



线芯颜色



白色绝缘外标注线对数和字母.
例如 4对;  (1A,  1B),  (2A,  2B),  (3A,  3B),  (4A,  4B)
-三线组，四线组：白色绝缘外加黑色数字标注

外护套颜色



黑色



电缆参数

(FA-) TTY-S,TTPY-S
对数/三线组
/四线组数		 导体 绝缘厚度 编织厚度 内衬厚度 (FA-) TTY-S,TTPY-S
截面积 股数/直径 直径 电缆外径 允许误差 电缆重量
mm² No./mm mm mm mm mm mm mm kg/km

2

0.75

7/0.37

1.1

0.7

0.14

1.3

14.4

0.6

200

4

0.75

7/0.37

1.1

0.7

0.14

1.4

17.4

0.7

370

7

0.75

7/0.37

1.1

0.7

0.14

1.5

20.9

0.9

550

10

0.75

7/0.37

1.1

0.7

0.14

1.8

27.4

1.1

880

14

0.75

7/0.37

1.1

0.7

0.14

1.8

29.8

1.2

1190

19

0.75

7/0.37

1.1

0.7

0.14

2

33.6

1.4

1470

24

0.75

7/0.37

1.1

0.7

0.14

2.2

39.8

1.6

1930

30

0.75

7/0.37

1.1

0.7

0.14

2.3

42.4

1.7

2280

37

0.75

7/0.37

1.1

0.7

0.14

2.4

46

1.8

2740

48

0.75

7/0.37

1.1

0.7

0.14

2.7

53.3

1.9

3590



(FA-) TTYC-S,TTPYC-S

对数/三线组
/四线组数		 导体 绝缘厚度 编织厚度 内衬厚度 钢丝直径 (FA-) TTYC-S,TTPYC-S
截面积 股数/直径 直径 电缆外径 允许误差 电缆重量
mm² No./mm mm mm mm mm mm mm mm kg/km

2

0.75

7/0.37

1.1

0.7

0.14

1.3

0.3

16

0.7

320

4

0.75

7/0.37

1.1

0.7

0.14

1.4

0.3

18.7

0.7

490

7

0.75

7/0.37

1.1

0.7

0.14

1.5

0.3

22.2

0.9

690

10

0.75

7/0.37

1.1

0.7

0.14

1.8

0.3

28.7

1.1

1070

14

0.75

7/0.37

1.1

0.7

0.14

1.8

0.3

31.1

1.2

1400

19

0.75

7/0.37

1.1

0.7

0.14

2

0.4

35.4

1.4

1780

24

0.75

7/0.37

1.1

0.7

0.14

2.2

0.4

41.6

1.6

2300

30

0.75

7/0.37

1.1

0.7

0.14

2.3

0.4

44.2

1.7

2680

37

0.75

7/0.37

1.1

0.7

0.14

2.4

0.4

47.8

1.8

3170

48

0.75

7/0.37

1.1

0.7

0.14

2.7

0.4

55.1

1.9

4090



(FA-) TTYCY-S,TTPYCY-S

对数/三线组
/四线组数		 导体 绝缘厚度 编织厚度 内衬厚度 钢丝直径 护套厚度 (FA-)TTYCY-S,TTPYCY-S
截面积 股数/直径 直径 电缆外径 允许误差 电缆重量
mm² No./mm mm mm mm mm mm mm mm mm kg/km

2

0.75

7/0.37

1.1

0.7

0.14

1.3

0.3

1

18.1

0.8

375

4

0.75

7/0.37

1.1

0.7

0.14

1.4

0.3

1.1

21.1

0.8

595

7

0.75

7/0.37

1.1

0.7

0.14

1.5

0.3

1.2

24.8

1

825

10

0.75

7/0.37

1.1

0.7

0.14

1.8

0.3

1.3

31.5

1.3

1250

14

0.75

7/0.37

1.1

0.7

0.14

1.8

0.3

1.4

34.1

1.4

1610

19

0.75

7/0.37

1.1

0.7

0.14

2

0.4

1.5

38.8

1.6

2050

24

0.75

7/0.37

1.1

0.7

0.14

2.2

0.4

1.6

45.2

1.7

2640

30

0.75

7/0.37

1.1

0.7

0.14

2.3

0.4

1.7

48

1.8

3060

37

0.75

7/0.37

1.1

0.7

0.14

2.4

0.4

1.8

51.8

1.9

3600

48

0.75

7/0.37

1.1

0.7

0.14

2.7

0.4

2

59.5

2

4630
