车载电缆
EN 50264 EN 50306 EN 50382 Databus RS 485 RSE/STD/024 PART 6

  FIREROL FRL-TW-05M-OS

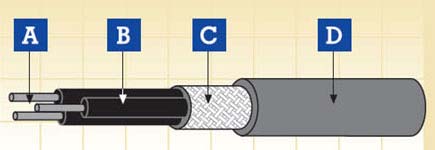

                                        A.导体               B.绝缘            C.屏蔽              D.护套

应用
- 在铁路运输机车的内部或外部安装时用作电力和控制电缆，在这种环境下搬运和安装成本是需要考虑的很重要因素。
- 用于控制，辅助和主电路接线如有线电视吊带，开关和控制面板，驾驶台等。

电缆结构
导体
符合EN 50306-2 标准的镀锡退火铜丝
绝缘
低烟无卤(LSZH) 特殊化合物
总屏蔽
镀锡退火铜丝
外护套
低烟无卤(LSZH) 特殊化合物 (S1 & S2)

电气及机械性能

电压	300/500 V
导体最高额定温度	120℃ /150℃ ( 固定安装)
允许最低环境温度	-25℃ /-40 ℃ ( 固定安装)
最小弯曲半径	10 倍最大外径

化学及环境特性

EN 60684-2	无氟
EN 50305; EN 60811-2-1	耐油及防燃料
EN 50305	防臭氧

车载系统应用的防火性能

EN 50306-2	危险等级 HL1, HL2/HL3, HL4
DIN 5510-2	安全等级 1/2/3/4
BS 6853	室内应用 1a, 1b, II; 室外应用 1a, 1b, II
NF F 16-101	FO

车载系统应用的防火性能

EN 50265-2-1; IEC 60332-1; BS 4066-1	单根绝缘电线( 电缆) 垂直火焰传播测试
EN 50266-2-4 + EN 50305; IEC 60332-3C;	成束电线( 电缆) 火焰传播测试
VDE 0472 Teil 804; BS 4066-3; NFC 32070
EN 50268-2; IEC 61034-2; VDE 0472 Teil 816	烟密度测试
EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815	无卤测试
EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813	气体腐蚀性测试 ( 酸度 & 传导性)
EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853	毒性指数测试
NFF 16101; NFF 63808; BS6853	烟指数测试

FRL-TW-05M-OS 300/500 V

芯数 x 导体截面积	最小平均护套厚度	线缆外径		重量
		最小	最大
n x mm2	mm	mm	mm	kg/km
2 x 0.5	0.20	3.5	4.3	30
3 x 0.5	0.20	3.7	4.5	30
4 x 0.5	0.20	4.0	5.0	40
2 x 0.75	0.20	3.9	4.7	30
3 x 0.75	0.20	4.0	5.0	40
4 x 0.75	0.20	4.5	5.5	60
2 x 1	0.20	4.2	5.2	40
3 x 1	0.20	4.5	5.5	55
4 x 1	0.20	5.0	6.0	70
2 x 1.5	0.20	5.1	6.1	60
3 x 1.5	0.20	5.4	6.4	80
4 x 1.5	0.20	6.0	7.0	100
2 x 2.5	0.20	6.4	7.4	90
3 x 2.5	0.20	6.8	7.8	120
4 x 2.5	0.20	7.5	8.5	140
