车载电缆 |  |
||||||||||||||
|
||||||||||||||||
|
||||||||||||||||
FIREROL FRL-SW-3S/FRL-SW-6S

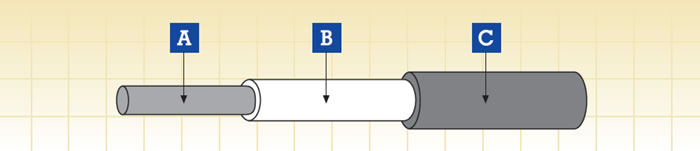

A.导体 B.绝缘 C.护套
应用
- 在铁路运输机车的内部或外部安装时用作电力和控制电缆，在这种环境下搬运和安装成本是需要考虑的很重要因素。
- 用于控制，辅助和主电路接线如有线电视吊带，开关和控制面板，驾驶台等。
电缆结构
导体
符合HD383 (IEC 60228) class 5 标准的柔软镀锡退火铜丝
绝缘
符合EN 50264-1 (EI 101 至 EI 104) 标准的低烟无卤弹性化合物
护套
符合EN 50264-1 (EM 101 至 EM 104) 标准的低烟无卤弹性化合物
电气及机械性能
| 电压 | 1.8/3 kV 或 3.6/6 kV |
| 导体最高额定温度 | 90℃ ( 固定安装) |
| 允许最低环境温度 | -25℃ /-40 ℃ ( 固定安装) |
| 最小弯曲半径 | 3 倍最大外径 (D<12mm) |
4 倍最大外径 (D>12mm) |
化学及环境特性
| EN 60684-2 | 无氟 |
| EN 50305; EN 60811-2-1 | 耐油及防燃料 |
| EN 50305 | 防臭氧 |
车载系统应用的防火性能
| EN 50306-2 | 危险等级 HL1, HL2/HL3, HL4 |
| DIN 5510-2 | 安全等级 1/2/3/4 |
| BS 6853 | 室内应用 1a, 1b, II; 室外应用 1a, 1b, II |
| NF F 16-101 | FO |
车载系统应用的防火性能
| EN 50265-2-1; IEC 60332-1; BS 4066-1 | 单根绝缘电线( 电缆) 垂直火焰传播测试 |
| EN 50266-2-4 + EN 50305; IEC 60332-3C; | 成束电线( 电缆) 火焰传播测试 |
| VDE 0472 Teil 804; BS 4066-3; NFC 32070 | |
| EN 50268-2; IEC 61034-2; VDE 0472 Teil 816 | 烟密度测试 |
| EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815 | 无卤测试 |
| EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813 | 气体腐蚀性测试 ( 酸度 & 传导性) |
| EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853 | 毒性指数测试 |
| NFF 16101; NFF 63808; BS6853 | 烟指数测试 |
FRL-SW-3S 1.8/3 kV
导体截面积 |
导体直径 (a) |
最小平均绝缘厚度 |
最小平均护套厚度 |
线缆外径 |
重量 |
最大导体阻抗 |
最小绝缘阻抗 |
||
最小 |
最大 |
20°C |
20°C |
90°C |
|||||
mm2 |
mm |
mm |
mm |
mm |
mm |
kg/km |
Ω/km |
MΩ·km |
MΩ·km |
1.5 |
1.5 |
1.3 |
1.4 |
6.7 |
7.8 |
80 |
13.7 |
960 |
9.6 |
2.5 |
1.95 |
1.3 |
1.4 |
7.1 |
8.3 |
100 |
8.21 |
850 |
8.5 |
4.0 |
2.5 |
1.3 |
1.4 |
7.6 |
8.9 |
120 |
5.09 |
750 |
7.5 |
6.0 |
3.0 |
1.3 |
1.4 |
8.1 |
9.5 |
140 |
3.39 |
670 |
6.7 |
10 |
3.9 |
2.2 |
1.4 |
10.6 |
12.4 |
250 |
1.95 |
550 |
5.5 |
16 |
5.0 |
2.2 |
1.4 |
11.7 |
13.6 |
310 |
1.24 |
450 |
4.5 |
25 |
6.4 |
2.2 |
1.4 |
13.0 |
15.2 |
410 |
0.795 |
390 |
3.9 |
35 |
7.7 |
2.2 |
1.4 |
14.2 |
16.6 |
520 |
0.565 |
350 |
3.5 |
50 |
9.2 |
2.2 |
1.4 |
15.6 |
18.3 |
660 |
0.393 |
300 |
3.0 |
70 |
11.0 |
2.2 |
1.5 |
17.5 |
20.5 |
880 |
0.277 |
260 |
2.6 |
95 |
12.5 |
2.4 |
1.6 |
19.6 |
22.3 |
1130 |
0.210 |
250 |
2.5 |
120 |
14.2 |
2.4 |
1.6 |
21.1 |
24.6 |
1370 |
0.164 |
220 |
2.2 |
150 |
15.8 |
2.4 |
1.7 |
22.7 |
26.6 |
1690 |
0.132 |
210 |
2.1 |
185 |
17.5 |
2.4 |
1.7 |
24.0 |
28.1 |
2000 |
0.108 |
200 |
2.0 |
240 |
20.1 |
2.4 |
1.8 |
27.0 |
31.6 |
2620 |
0.0817 |
180 |
1.8 |
300 |
22.5 |
2.4 |
1.9 |
29.4 |
34.4 |
3140 |
0.0654 |
170 |
1.7 |
400 |
25.8 |
2.6 |
2.0 |
32.7 |
38.3 |
4140 |
0.0495 |
150 |
1.5 |
FRL-SW-6S 3/6 kV
导体截面积 |
导体直径 (a) |
最小平均绝缘厚度 |
最小平均护套厚度 |
线缆外径 |
重量 |
最大导体阻抗 |
最小绝缘阻抗 |
||
最小 |
最大 |
20°C |
20°C |
90°C |
|||||
mm2 |
mm |
mm |
mm |
mm |
mm |
kg/km |
Ω/km |
MΩ·km |
MΩ·km |
2.5 |
1.95 |
3.0 |
1.4 |
10.5 |
12.3 |
170 |
8.21 |
1300 |
13 |
4.0 |
2.5 |
3.0 |
1.4 |
11.0 |
12.9 |
190 |
5.09 |
1150 |
11.5 |
6.0 |
3.0 |
3.0 |
1.4 |
11.5 |
13.4 |
230 |
3.39 |
1050 |
10.5 |
10 |
3.9 |
3.0 |
1.4 |
12.3 |
14.4 |
300 |
1.95 |
850 |
8.5 |
16 |
5.0 |
3.0 |
1.4 |
13.3 |
15.6 |
360 |
1.24 |
710 |
7.1 |
25 |
6.4 |
3.0 |
1.4 |
14.7 |
17.2 |
450 |
0.795 |
630 |
6.3 |
35 |
7.7 |
3.0 |
1.4 |
15.9 |
18.6 |
560 |
0.565 |
550 |
5.5 |
50 |
9.2 |
3.0 |
1.5 |
17.5 |
20.5 |
720 |
0.393 |
500 |
5.0 |
70 |
11.0 |
3.0 |
1.5 |
19.2 |
22.4 |
930 |
0.277 |
430 |
4.3 |
95 |
12.5 |
3.0 |
1.6 |
20.8 |
24.3 |
1160 |
0.210 |
400 |
4.0 |
120 |
14.2 |
3.1 |
1.7 |
22.7 |
26.6 |
1430 |
0.164 |
360 |
3.6 |
150 |
15.8 |
3.1 |
1.7 |
24.2 |
28.4 |
1740 |
0.132 |
340 |
3.4 |
185 |
17.5 |
3.2 |
1.8 |
26.2 |
30.7 |
2080 |
0.108 |
330 |
3.3 |
240 |
20.1 |
3.4 |
1.9 |
29.2 |
34.2 |
2730 |
0.0817 |
300 |
3.0 |
300 |
22.5 |
3.4 |
1.9 |
31.5 |
36.9 |
3230 |
0.0654 |
250 |
2.5 |
400 |
25.8 |
3.4 |
2.0 |
34.8 |
40.7 |
4210 |
0.0495 |
230 |
2.3 |
(a) = 仅供参考
