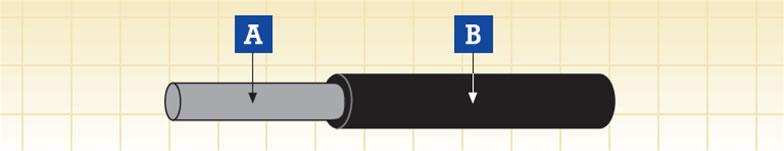

A. 导体                                              B. 绝缘

应用
在铁路运输机车的内部或外部安装时用作电力和控制电缆，在这种环境下搬运和安装成本是需要考虑的很重要因素。
用于控制，辅助和主电路接线如有线电视吊带，开关和控制面板，驾驶台等。

电缆结构
导体
符合HD383 (IEC 60228) class 5 标准的柔软镀锡退火铜丝
绝缘
符合EN 50264-1 标准 (EI 101 至 EI 104) 的低烟无卤弹性化合物

电气及机械性能

电压	0.6/1 kV 或 1.8/3 kV
导体最高额定温度	90℃ ( 固定安装)
允许最低环境温度	-25℃ /-40℃ ( 固定安装)
最小弯曲半径	3 倍最大外径 (D<12mm)
	4 倍最大外径 (D>12mm)





化学及环境特性

EN 60684-2	无氟
EN 50305; EN 60811-2-1	耐油及防燃料
EN 50305	防臭氧





车载系统应用的防火性能

EN 50306-2	危险等级 HL1, HL2/HL3, HL4
DIN 5510-2	安全等级 1/2/3/4
BS 6853	室内应用 1a, 1b, II; 室外应用 1a, 1b, II
NF F 16-101	FO







基本防火性能

EN 50265-2-1; IEC 60332-1; BS 4066-1	单根绝缘电线( 电缆) 垂直火焰传播测试
EN 50266-2-4 + EN 50305; IEC 60332-3C	成束电线( 电缆) 火焰传播测试
VDE 0472 Teil 804; BS 4066-3; NFC 32070
EN 50268-2; IEC 61034-2; VDE 0472 Teil 816	烟密度测试
EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815	无卤测试
EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813	气体腐蚀性测试 ( 酸度 & 传导性)
EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853	毒性指数测试
NFF 16101; NFF 63808; BS6853	烟指数测试











FRL-SW-1SU 0.6/1 kV

导体截面积	导体直径 (a)	最小平均绝缘厚度	线缆外径		重量	最大导体阻抗	最小绝缘阻抗
			最小	最大		20°C	20°C	90°C
mm2	mm	mm	mm	mm	kg/km	Ω/km	MΩ·km	MΩ·km
1.0	1.25	0.8	2.8	3.2	18	20	65	0.65
1.5	1.5	0.8	3.0	3.5	20	13.7	55	0.55
2.5	1.95	0.8	3.4	3.9	30	8.21	50	0.5
4.0	2.5	0.8	3.9	4.6	50	5.09	40	0.4
6.0	3.0	0.9	4.6	5.4	70	3.39	35	0.35
10	3.9	1.1	5.8	6.8	130	1.95	30	0.3
16	5.0	1.1	7.2	8.5	170	1.24	30	0.3
25	6.4	1.3	8.6	10	260	0.795	30	0.3
35	7.7	1.3	10.2	11.5	350	0.565	25	0.25
50	9.2	1.5	11.6	13.5	500	0.393	25	0.25
70	11.0	1.5	13.3	15.5	690	0.277	20	0.2
95	12.5	1.6	14.9	17.4	910	0.210	20	0.2
120	14.2	1.6	16.5	19.3	1120	0.164	20	0.2
150	15.8	1.9	18.5	21.7	1430	0.132	15	0.15
185	17.5	1.9	20.1	23.6	1720	0.108	15	0.15
240	20.1	2.1	22.9	26.8	2290	0.0817	15	0.15
300	22.5	2.2	25.4	29.7	2810	0.0654	10	0.1
400	25.8	2.3	28.7	33.6	2690	0.0495	10	0.1



























(a) = 仅供参考

FRL-SW-3SU 1.8/3 kV

导体截面积	导体直径 (a)	最小平均 绝缘厚度	线缆外径		重量	最大导体阻抗	最小绝缘阻抗
			最小	最大		20°C	20°C	90°C
mm2	mm	mm	mm	mm	kg/km	Ω/km	MΩ·km	MΩ·km
1.5	1.5	2.5	6.2	7.3	70	13.7	120	1.2
2.5	1.95	2.5	6.6	7.8	90	8.21	100	1.0
4.0	2.5	2.5	7.1	8.4	110	5.09	90	0.9
6.0	3.0	2.5	7.6	8.9	130	3.39	80	0.8
10	3.9	2.5	8.4	9.9	190	1.95	65	0.65
16	5.0	2.5	9.5	11.1	250	1.24	50	0.55
25	6.4	2.5	10.8	12.7	330	0.795	45	0.45
35	7.7	2.5	12.0	14.1	430	0.565	40	0.4
50	9.2	2.5	13.4	15.7	570	0.393	35	0.35
70	11.0	2.5	15.1	17.7	760	0.277	30	0.3
95	12.5	2.7	16.9	19.8	980	0.210	30	0.3
120	14.2	2.7	18.5	21.7	1210	0.164	25	0.25
150	15.8	2.7	20.0	23.4	1500	0.132	20	0.2
185	17.5	2.7	21.6	25.3	1800	0.108	20	0.2
240	20.1	2.7	24.1	28.2	2360	0.0817	20	0.2
300	22.5	2.7	26.3	30.8	2840	0.0654	15	0.15
400	25.8	2.9	29.8	34.9	3800	0.0495	15	0.15



























(a) = 仅供参考
