车载电缆 |  |
||||||||||||||
|
||||||||||||||||
|
||||||||||||||||
FIREROL FRL-MW-1SU/FRL-MW-3SU

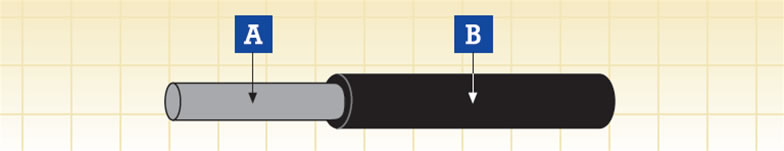

A. 导体 B. 绝缘
应用
在铁路运输机车的内部或外部安装时用作电力和控制电缆，在这种环境下搬运和安装成本是需要考虑的很重要因素。
用于控制，辅助和主电路接线如有线电视吊带，开关和控制面板，驾驶台等。
电缆结构
导体
符合HD383 (IEC 60228) class 5 标准的柔软镀锡退火铜丝
绝缘
符合EN 50264-1 标准 (EI 106 至 EI 109) 的低烟无卤弹性化合物
电气及机械性能
| 电压 | 0.6/1 kV 或 1.8/3 kV |
| 导体最高额定温度 | 90℃ ( 固定安装) |
| 允许最低环境温度 | -25℃ /-40℃ ( 固定安装) |
| 最小弯曲半径 | 3 倍最大外径 (D<12mm) |
| 4 倍最大外径 (D>12mm) |
化学及环境特性
| EN 60684-2 | 无氟 |
| EN 50305; EN 60811-2-1 | 耐油及防燃料 |
| EN 50305 | 防臭氧 |
车载系统应用的防火性能
| EN 50306-2 | 危险等级 HL1, HL2/HL3, HL4 |
| DIN 5510-2 | 安全等级 1/2/3/4 |
| BS 6853 | 室内应用 1a, 1b, II; 室外应用 1a, 1b, II |
| NF F 16-101 | FO |
基本防火性能
| EN 50265-2-1; IEC 60332-1; BS 4066-1 | 单根绝缘电线( 电缆) 垂直火焰传播测试 |
| EN 50266-2-4 + EN 50305; IEC 60332-3C | 成束电线( 电缆) 火焰传播测试 |
| VDE 0472 Teil 804; BS 4066-3; NFC 32070 | |
| EN 50268-2; IEC 61034-2; VDE 0472 Teil 816 | 烟密度测试 |
| EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815 | 无卤测试 |
| EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813 | 气体腐蚀性测试 ( 酸度 & 传导性) |
| EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853 | 毒性指数测试 |
| NFF 16101; NFF 63808; BS6853 | 烟指数测试 |
FRL-MW-1SU 0.6/1 kV
导体截面积 |
导体直径 (a) |
最小平均绝缘厚度 |
线缆外径 |
重量 |
最大导体阻抗 |
最小绝缘阻抗 |
||
最小 |
最大 |
20°C |
20°C |
90°C |
||||
mm2 |
mm |
mm |
mm |
mm |
kg/km |
Ω/km |
MΩ·km |
MΩ·km |
1.0 |
1.25 |
0.6 |
2.4 |
2.8 |
10 |
20 |
11.4 |
0.114 |
1.5 |
1.5 |
0.7 |
2.8 |
3.3 |
20 |
13.7 |
11.0 |
0.110 |
2.5 |
1.95 |
0.7 |
3.2 |
3.8 |
30 |
8.21 |
9.1 |
0.091 |
4 |
2.5 |
0.7 |
3.8 |
4.4 |
50 |
5.09 |
7.5 |
0.075 |
6 |
3.0 |
0.7 |
4.2 |
5.0 |
60 |
3.39 |
6.5 |
0.065 |
10 |
3.9 |
0.7 |
5.1 |
5.9 |
110 |
1.95 |
5.2 |
0.052 |
16 |
5.0 |
0.7 |
6.1 |
7.2 |
160 |
1.24 |
4.2 |
0.042 |
25 |
6.4 |
0.9 |
7.8 |
9.1 |
240 |
0.795 |
4.1 |
0.041 |
35 |
7.7 |
0.9 |
9.0 |
10.6 |
330 |
0.565 |
3.5 |
0.035 |
50 |
9.2 |
1.0 |
10.6 |
12.4 |
460 |
0.393 |
3.3 |
0.033 |
70 |
11.0 |
1.1 |
12.5 |
14.6 |
660 |
0.277 |
3.0 |
0.030 |
95 |
12.5 |
1.1 |
13.9 |
16.3 |
860 |
0.210 |
2.7 |
0.027 |
120 |
14.2 |
1.2 |
15.7 |
18.4 |
1080 |
0.164 |
2.7 |
0.027 |
150 |
15.8 |
1.4 |
17.6 |
20.6 |
1370 |
0.132 |
2.7 |
0.027 |
185 |
17.5 |
1.6 |
19.6 |
22.9 |
1690 |
0.108 |
2.6 |
0.026 |
240 |
20.1 |
1.7 |
22.2 |
26.0 |
2230 |
0.0817 |
2.6 |
0.026 |
300 |
22.5 |
1.8 |
24.6 |
28.8 |
2780 |
0.0654 |
2.4 |
0.024 |
400 |
25.8 |
2.0 |
28.1 |
32.9 |
3740 |
0.0495 |
2.4 |
0.024 |
FRL-MW-3SU 1.8/3 kV
导体截面积 |
导体直径 (a) |
最小平均绝缘厚度 |
线缆外径 |
重量 |
最大导体阻抗 |
最小绝缘阻抗 |
||
最小 |
最大 |
20°C |
20°C |
90°C |
||||
mm2 |
mm |
mm |
mm |
mm |
kg/km |
Ω/km |
MΩ·km |
MΩ·km |
1.5 |
1.5 |
2.0 |
5.3 |
6.2 |
50 |
13.7 |
21.0 |
0.210 |
2.5 |
1.95 |
2.0 |
5.7 |
6.7 |
60 |
8.21 |
18.0 |
0.180 |
4 |
2.5 |
2.0 |
6.2 |
7.3 |
80 |
5.09 |
15.5 |
0.155 |
6 |
3.0 |
2.0 |
6.7 |
7.8 |
100 |
3.39 |
13.7 |
0.137 |
10 |
3.9 |
2.0 |
7.5 |
8.8 |
150 |
1.95 |
11.5 |
0.115 |
16 |
5.0 |
2.0 |
8.6 |
10.0 |
220 |
1.24 |
9.5 |
0.095 |
25 |
6.4 |
2.0 |
9.9 |
11.6 |
290 |
0.795 |
7.9 |
0.079 |
35 |
7.7 |
2.0 |
11.1 |
13.0 |
390 |
0.565 |
6.8 |
0.068 |
50 |
9.2 |
2.0 |
12.5 |
14.6 |
530 |
0.393 |
5.9 |
0.059 |
70 |
11.0 |
2.0 |
14.2 |
16.6 |
720 |
0.277 |
5.0 |
0.050 |
95 |
12.5 |
2.2 |
16.0 |
18.7 |
940 |
0.210 |
4.5 |
0.045 |
120 |
14.2 |
2.2 |
17.6 |
20.6 |
1160 |
0.164 |
4.0 |
0.040 |
150 |
15.8 |
2.2 |
19.1 |
22.3 |
1440 |
0.132 |
3.7 |
0.037 |
185 |
17.5 |
2.4 |
20.9 |
24.4 |
1760 |
0.108 |
3.4 |
0.034 |
240 |
20.1 |
2.4 |
23.7 |
27.5 |
2350 |
0.0817 |
3.0 |
0.030 |
300 |
22.5 |
2.4 |
25.6 |
30.1 |
2820 |
0.0654 |
2.7 |
0.027 |
400 |
25.8 |
2.6 |
29.2 |
34.2 |
3730 |
0.0495 |
2.4 |
0.024 |
(a)= 仅供参考
