车载电缆 |  |
||||||||||||||
|
||||||||||||||||
|
||||||||||||||||
FIREROL FRL-MW-05M-OS/FRL-MW-1M-OS

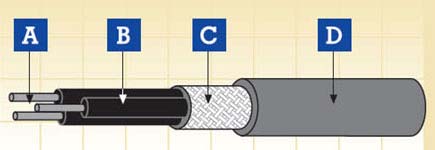

A.导体 B.绝缘 C.屏蔽 D.护套
应用
在铁路运输机车的内部或外部安装时用作电力和控制电缆，在这种环境下搬运和安装成本是需要考虑的很重要因素。
用于控制，辅助和主电路接线如有线电视吊带，开关和控制面板，驾驶台等。
电缆结构
导体
符合HD383 (IEC 60228) class 5 标准的柔软镀锡退火铜丝
绝缘
EN 50264-1 (EI 106 至 EI 110) 的低烟无卤(LSZH) 弹性化合物
总屏蔽
镀锡退火铜丝
外护套
符合EN 50264-1 (EM 101 至 EM 104) 标准的低烟无卤(LSZH) 弹性化合物
电气及机械性能
| 电压 | 300/500 V 或 0.6/1 kV |
| 导体最高额定温度 | 90℃ ( 固定安装) |
| 允许最低环境温度 | -25℃ /-40℃ ( 固定安装) |
| 最小弯曲半径 | 10 倍最大外径 |
化学及环境特性
| EN 60684-2 | 无氟 |
| EN 50305; EN 60811-2-1 | 耐油及防燃料 |
| EN 50305 | 防臭氧 |
车载系统应用的防火性能
| EN 50306-2 | 危险等级 HL1, HL2/HL3, HL4 |
| DIN 5510-2 | 安全等级 1/2/3/4 |
| BS 6853 | 室内应用 1a, 1b, II; 室外应用 1a, 1b, II |
| NF F 16-101 | FO |
基本防火性能
| EN 50265-2-1; IEC 60332-1; BS 4066-1 | 单根绝缘电线( 电缆) 垂直火焰传播测试 |
| EN 50266-2-4 + EN 50305; IEC 60332-3C; | 成束电线( 电缆) 火焰传播测试 |
| VDE 0472 Teil 804; BS 4066-3; NFC 32070 | |
| EN 50268-2; IEC 61034-2; VDE 0472 Teil 816 | 烟密度测试 |
| EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815 | 无卤测试 |
| EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813 | 气体腐蚀性测试 ( 酸度 & 传导性) |
| EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853 | 毒性指数测试 |
| NFF 16101; NFF 63808; BS6853 | 烟指数测试 |
FRL-MW-05M-OS 300/500 V
芯数x导体截面积(a) |
导体直径 (b) |
最小平均绝缘厚度 |
线芯直径 |
屏蔽丝直径 |
最小平均 护套厚度 |
线缆外径 |
重量 |
最大导体阻抗 |
最小绝缘阻抗 |
|||
最小 |
最大 |
20°C |
EI 110 |
EI 106/7/8/9 |
||||||||
最小 |
最小 |
最大 |
20°C |
20°C |
||||||||
mm2 |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
Ω/km |
MΩ·km |
MΩ·km |
2x1 |
1.25 |
0.4 |
2.0 |
2.4 |
0.16 |
0.6 |
6.0 |
7.1 |
70 |
20.0 |
15.0 |
7.5 |
4x1 |
1.25 |
0.4 |
2.0 |
2.4 |
0.16 |
0.7 |
7.0 |
8.2 |
110 |
20.0 |
15.0 |
7.5 |
7x1 |
1.25 |
0.4 |
2.0 |
2.4 |
0.16 |
0.7 |
8.2 |
9.6 |
150 |
20.0 |
15.0 |
7.5 |
9x1 |
1.25 |
0.4 |
2.0 |
2.4 |
0.21 |
0.8 |
10.2 |
11.9 |
220 |
20.0 |
15.0 |
7.5 |
12x1 |
1.25 |
0.4 |
2.0 |
2.4 |
0.21 |
0.8 |
10.9 |
12.7 |
260 |
20.0 |
15.0 |
7.5 |
19x1 |
1.25 |
0.4 |
2.0 |
2.4 |
0.26 |
1.0 |
13.2 |
15.4 |
400 |
20.0 |
15.0 |
7.5 |
24x1 |
1.25 |
0.4 |
2.0 |
2.4 |
0.26 |
1.0 |
15.2 |
17.8 |
500 |
20.0 |
15.0 |
7.5 |
32x1 |
1.25 |
0.4 |
2.0 |
2.4 |
0.26 |
1.0 |
16.6 |
19.4 |
610 |
20.0 |
15.0 |
7.5 |
37x1 |
1.25 |
0.4 |
2.0 |
2.4 |
0.26 |
1.0 |
17.2 |
20.1 |
670 |
20.0 |
15.0 |
7.5 |
40x1 |
1.25 |
0.4 |
2.0 |
2.4 |
0.26 |
1.2 |
18.2 |
21.3 |
740 |
20.0 |
15.0 |
7.5 |
4x1.5 |
1.5 |
0.5 |
2.4 |
2.9 |
0.16 |
0.7 |
8.0 |
9.4 |
140 |
13.7 |
14.0 |
7.0 |
7x1.5 |
1.5 |
0.5 |
2.4 |
2.9 |
0.21 |
0.7 |
9.6 |
11.3 |
220 |
13.7 |
14.0 |
7.0 |
9x1.5 |
1.5 |
0.5 |
2.4 |
2.9 |
0.21 |
1.0 |
12.1 |
14.2 |
290 |
13.7 |
14.0 |
7.0 |
12x1.5 |
1.5 |
0.5 |
2.4 |
2.9 |
0.21 |
1.0 |
13.0 |
15.2 |
360 |
13.7 |
14.0 |
7.0 |
19x1.5 |
1.5 |
0.5 |
2.4 |
2.9 |
0.26 |
1.0 |
15.3 |
17.9 |
540 |
13.7 |
14.0 |
7.0 |
24x1.5 |
1.5 |
0.5 |
2.4 |
2.9 |
0.26 |
1.2 |
18.1 |
21.2 |
700 |
13.7 |
14.0 |
7.0 |
32x1.5 |
1.5 |
0.5 |
2.4 |
2.9 |
0.26 |
1.2 |
19.8 |
23.2 |
860 |
13.7 |
14.0 |
7.0 |
37x1.5 |
1.5 |
0.5 |
2.4 |
2.9 |
0.26 |
1.2 |
20.5 |
24.0 |
960 |
13.7 |
14.0 |
7.0 |
4x2.5 |
1.95 |
0.5 |
2.9 |
3.4 |
0.21 |
0.7 |
9.2 |
10.8 |
200 |
8.21 |
13.0 |
6.5 |
7x2.5 |
1.95 |
0.5 |
2.9 |
3.4 |
0.21 |
0.8 |
11.1 |
13.0 |
310 |
8.21 |
13.0 |
6.5 |
9x2.5 |
1.95 |
0.5 |
2.9 |
3.4 |
0.26 |
1.0 |
13.9 |
16.3 |
440 |
8.21 |
13.0 |
6.5 |
12x2.5 |
1.95 |
0.5 |
2.9 |
3.4 |
0.26 |
1.0 |
15.0 |
17.5 |
520 |
8.21 |
13.0 |
6.5 |
19x2.5 |
1.95 |
0.5 |
2.9 |
3.4 |
0.26 |
1.2 |
17.8 |
20.8 |
770 |
8.21 |
13.0 |
6.5 |
24x2.5 |
1.95 |
0.5 |
2.9 |
3.4 |
0.26 |
1.2 |
20.6 |
24.1 |
970 |
8.21 |
13.0 |
6.5 |
(a)= 可按客户要求提供黄绿色接地线
(b)= 仅供参考
FRL-MW-1M-OS 0.6/1kV
芯数x导体截面积(a) |
导体直径 (a) |
最小平均绝缘厚度 |
线芯直径 |
屏蔽丝直径 |
最小平均 护套厚度 |
线缆外径 |
重量 |
最大导体阻抗 |
最小绝缘阻抗 |
|||
最小 |
最大 |
20°C |
EI 110 |
EI 106/7/8/9 |
||||||||
最小 |
最小 |
最大 |
20°C |
20°C |
||||||||
mm2 |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
Ω/km |
MΩ·km |
MΩ·km |
两芯 |
||||||||||||
1.5 |
1.5 |
0.7 |
2.8 |
3.3 |
0.16 |
0.70 |
7.9 |
9.9 |
90 |
13.7 |
21.0 |
10.5 |
2.5 |
1.95 |
0.7 |
3.2 |
3.8 |
0.16 |
0.70 |
8.7 |
10.7 |
120 |
8.21 |
17.2 |
8.6 |
4 |
2.5 |
0.7 |
3.8 |
4.4 |
0.21 |
0.80 |
10.2 |
12.7 |
170 |
5.09 |
14.2 |
7.1 |
6 |
3.0 |
0.7 |
4.2 |
5.0 |
0.21 |
0.80 |
10.9 |
13.6 |
210 |
3.39 |
12.2 |
6.1 |
10 |
3.9 |
0.7 |
5.1 |
5.9 |
0.21 |
1.00 |
13.4 |
16.6 |
320 |
1.95 |
9.8 |
4.9 |
16 |
5.0 |
0.7 |
6.1 |
7.2 |
0.26 |
1.00 |
16.0 |
19.8 |
470 |
1.24 |
7.9 |
3.9 |
25 |
6.4 |
0.9 |
7.8 |
9.1 |
0.26 |
1.20 |
19.8 |
24.6 |
690 |
0.795 |
7.3 |
3.6 |
35 |
7.7 |
0.9 |
9.0 |
10.6 |
0.31 |
1.40 |
22.8 |
27.9 |
940 |
0.565 |
6.7 |
3.3 |
50 |
9.2 |
1.0 |
10.6 |
12.4 |
0.31 |
1.40 |
26.4 |
32.3 |
1260 |
0.393 |
6.3 |
3.1 |
三芯 |
||||||||||||
1.5 |
1.5 |
0.7 |
2.8 |
3.3 |
0.16 |
0.70 |
8.4 |
10.4 |
120 |
13.7 |
21.0 |
10.5 |
2.5 |
1.95 |
0.7 |
3.2 |
3.8 |
0.16 |
0.70 |
9.2 |
11.4 |
160 |
8.21 |
17.2 |
8.6 |
4 |
2.5 |
0.7 |
3.8 |
4.4 |
0.21 |
0.80 |
10.8 |
13.3 |
230 |
5.09 |
14.2 |
7.1 |
6 |
3.0 |
0.7 |
4.2 |
5.0 |
0.21 |
0.80 |
11.6 |
14.3 |
300 |
3.39 |
12.2 |
6.1 |
10 |
3.9 |
0.7 |
5.1 |
5.9 |
0.26 |
1.00 |
14.4 |
18.0 |
500 |
1.95 |
9.8 |
4.9 |
16 |
5.0 |
0.7 |
6.1 |
7.2 |
0.26 |
1.20 |
17.4 |
21.3 |
680 |
1.24 |
7.9 |
3.9 |
25 |
6.4 |
0.9 |
7.8 |
9.1 |
0.26 |
1.20 |
21.3 |
26.1 |
970 |
0.795 |
7.3 |
3.6 |
35 |
7.7 |
0.9 |
9.0 |
10.6 |
0.31 |
1.40 |
24.5 |
29.8 |
1330 |
0.565 |
6.7 |
3.3 |
50 |
9.2 |
1.0 |
10.6 |
12.4 |
0.31 |
1.60 |
28.3 |
34.6 |
1820 |
0.393 |
6.3 |
3.1 |
四芯 |
||||||||||||
1.5 |
1.5 |
0.7 |
2.8 |
3.3 |
0.16 |
0.70 |
9.1 |
11.3 |
150 |
13.7 |
21.0 |
10.5 |
2.5 |
1.95 |
0.7 |
3.2 |
3.8 |
0.21 |
0.80 |
10.4 |
12.9 |
220 |
8.21 |
17.2 |
8.6 |
4 |
2.5 |
0.7 |
3.8 |
4.4 |
0.21 |
0.80 |
11.8 |
14.5 |
290 |
5.09 |
14.2 |
7.1 |
6 |
3.0 |
0.7 |
4.2 |
5.0 |
0.21 |
1.00 |
13.1 |
16.1 |
400 |
3.39 |
12.2 |
6.1 |
10 |
3.9 |
0.7 |
5.1 |
5.9 |
0.26 |
1.00 |
15.9 |
19.5 |
640 |
1.95 |
9.8 |
4.9 |
16 |
5.0 |
0.7 |
6.1 |
7.2 |
0.26 |
1.20 |
19.3 |
23.6 |
860 |
1.24 |
7.9 |
3.9 |
25 |
6.4 |
0.9 |
7.8 |
9.1 |
0.31 |
1.40 |
24.0 |
29.3 |
1290 |
0.795 |
7.3 |
3.6 |
3x35+25 |
7.7/6.4 |
0.9/0.9 |
9.0/7.8 |
10.6/9.1 |
0.31 |
1.4 |
26.9 |
32.9 |
1910 |
0.565/0.795 |
6.7 |
3.3 |
3x50+25 |
9.2/6.4 |
1.0/0.9 |
10.6/7.8 |
12.4/9.1 |
0.31 |
1.6 |
31.5 |
38.2 |
2560 |
0.393/0.795 |
6.3 |
3.1 |
(a)= 仅供参考
