车载电缆 | ||||||||||||||||
FIREROL FRL-HT-6SURI

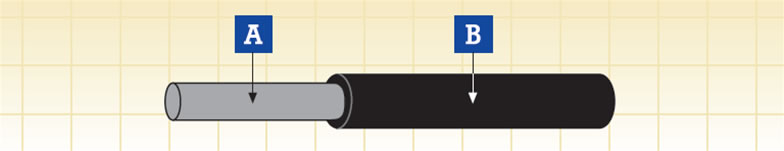

A. 导体B. 绝缘
电缆结构
导体
符合HD 383 (IEC60228) class 6 标准的超柔软镀锡退火铜丝
绝缘
符合EN 50382-1 标准的硅橡胶(EI 111)
电气及机械性能
电压 | 3.6/6 kV |
导体最高额定温度 | 120℃ /150℃ ( 固定安装) |
允许最低环境温度 | -25℃ /-40 ℃ ( 固定安装) |
最小弯曲半径 | 3 倍最大外径 (D<12mm) |
4 倍最大外径 (D>12mm) |
化学及环境特性
EN 60684-2 | 无氟 |
EN 50305; EN 60811-2-1 | 耐油及防燃料 |
EN 50305 | 防臭氧 |
车载系统应用的防火性能
EN 50306-2 | 危险等级 HL1, HL2/HL3, HL4 |
DIN 5510-2 | 安全等级 1/2/3/4 |
BS 6853 | 室内应用 1a, 1b, II; 室外应用 1a, 1b, II |
NF F 16-101 | FO |
车载系统应用的防火性能
EN 50265-2-1; IEC 60332-1; BS 4066-1 | 单根绝缘电线( 电缆) 垂直火焰传播测试 |
EN 50266-2-4 + EN 50305; IEC 60332-3C; | 成束电线( 电缆) 火焰传播测试 |
VDE 0472 Teil 804; BS 4066-3; NFC 32070 | |
EN 50268-2; IEC 61034-2; VDE 0472 Teil 816 | 烟密度测试 |
EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815 | 无卤测试 |
EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813 | 气体腐蚀性测试 ( 酸度 & 传导性) |
EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853 | 毒性指数测试 |
NFF 16101; NFF 63808; BS6853 | 烟指数测试 |
FRL-HT-6SURI 3.6/6 kV
导体截面积 |
导体直径 (a) |
最小平均绝缘厚度 |
线缆外径 |
重量 |
最大导体直流阻抗 20°C |
最小绝缘阻抗 |
|||
最小 |
最大 |
镀锡铜 |
退火铜 |
20°C |
150°C |
||||
mm2 |
mm |
mm |
mm |
mm |
kg/km |
Ω/km |
Ω/km |
MΩ·km |
MΩ·km |
50 |
9.2 |
3.0 |
15.2 |
17.8 |
560 |
0.393 |
0.386 |
340 |
0.70 |
70 |
11.0 |
3.0 |
16.9 |
19.8 |
770 |
0.277 |
0.272 |
300 |
0.60 |
95 |
12.5 |
3.0 |
18.3 |
21.4 |
970 |
0.210 |
0.206 |
270 |
0.55 |
120 |
14.2 |
3.1 |
20.1 |
23.5 |
1200 |
0.164 |
0.161 |
250 |
0.50 |
150 |
15.8 |
3.1 |
21.6 |
25.3 |
1480 |
0.132 |
0.129 |
220 |
0.45 |
185 |
17.5 |
3.2 |
23.4 |
27.4 |
1800 |
0.108 |
0.106 |
210 |
0.40 |
(a)= 仅供参考
