PAS 5308电缆

 PAS5308第一部分3类 (铅护套电缆)

      PAS5308第一部分3类 PE绝缘+总屏蔽+铅护套+铠装+PVC护套



应用
此类电缆主要用于工业生产进程中电工仪表和通信系统之间的连接，一般在测量及过程控制中用于传输模拟和数字信号。适用于地下潮湿环境中需要化学和机械保护的工业应用中。铅护套可抵抗芳香族化合物的侵蚀.


结构

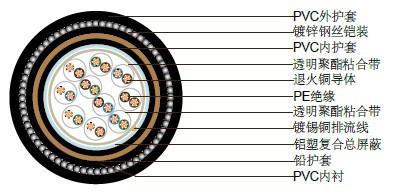

PAS5308第一部分3类 PE绝缘+总屏蔽+铅护套+铠装+PVC护套

导体

退火铜，尺寸：遵循BS EN 60228，0.5mm²，5类多股，0.5 mm²和1.0 mm²，1类实心铜，1.5mm²和   2.5mm²，2类多股铜

绝缘

遵 循 BS EN 50290-2-23:2002， 热塑性聚乙烯, L/MD级别，或遵循BS EN 50290-2-29，交联聚乙烯

成对

两芯对绞，加小于100mm的隔离带，非单对屏蔽电缆两对成组，构成中心层

色彩编码

参看附注

粘合带

0.023mm的非吸湿性磁带

总屏蔽

铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线

内衬

PVC(聚氯乙烯)内衬，遵照BS EN 50290-2-22:2002，TM51类

铅护套

铅合金，遵循BS EN 50307

内护套

PVC(聚氯乙烯)护套，遵照BS EN 50290-2-22:2002，TM51类

铠装

镀锌钢丝铠装

外护套

PVC(聚氯乙烯)护套，遵照BS EN 50290-2-22:2002，TM51类

护套颜色

黑色



电气性能
工作温度: 0℃以上( 固定安装)
-15℃到+65℃(工作中 )

导体截面积

mm²

0.5

0.5

1

1.5

2.5

导体规格

No. x mm

1 x 0.8

16 x 0.2

1 x 1.13

7 x 0.53

7 x 0.67

最大导体电阻

ohm/km

36.8

39.7

18.4

12.3

7.6

最小绝缘电阻

单个导体

Gohm/km

5

5

5

5

5

单对屏蔽

Mohm/km

1

1

1

1

1

1 kHz时的电容不平衡值（对：对屏蔽）

pF/250m

250

1 kHz时的最大互容（非屏蔽和总屏蔽的电缆，单对和两对除外）

pF/m

75

75

75

85

105

1 kHz时的最大互容（单对 屏蔽/总屏蔽电缆包括单对 及两对）

pF/m

115

115

115

120

140

相邻芯数间最大的感应系数/阻抗比率

μH/ohm

25

25

25

40

60

测试电压

V

2000

2000

2000

2000

2000

额定电压

V

300/500

300/500

300/500

300/500

300/500



电缆参数



对数

绝缘厚度

内衬厚度

内衬外直径

铅护套厚度

铅护套外直径

内护套厚度

内护套外直径

铠装直径

铠装外直径

护套厚度

线缆外径

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

实心导体 0.5mm² (1/0.80mm)

1

0.5

0.8

5.3

1.1

7.5

0.8

9.1

0.9

10.9

1.4

13.7

2

0.5

1.1

6.1

1.1

8.3

0.8

9.9

0.9

11.7

1.4

14.5

5

0.5

1.2

10.6

1.1

12.8

0.8

14.4

1.25

16.9

1.6

20.1

10

0.5

1.2

14

1.1

16.2

1

18.2

1.6

21.4

1.7

24.8

15

0.5

1.2

16.1

1.2

18.5

1

20.5

1.6

23.7

1.8

27.3

20

0.5

1.3

18.4

1.3

21

1

23

1.6

26.2

1.8

29.8

30

0.5

1.3

22

1.4

24.8

1

26.8

1.6

30

1.9

33.8

50

0.5

1.5

27.9

1.5

30.9

1.2

33.3

2

37.3

2.1

41.5

多股导体 0.5 mm² (16/0.20mm)

1

0.6

0.8

6

1.1

8.2

0.8

9.8

0.9

11.6

1.4

14.4

2

0.6

0.8

6.9

1.1

9.1

0.8

10.7

0.9

12.5

1.4

15.3

5

0.6

1.1

12.1

1.1

14.3

0.8

15.9

1.25

18.4

1.6

21.6

10

0.6

1.2

16.2

1.2

18.6

1

20.6

1.6

23.8

1.8

27.4

15

0.6

1.3

18.8

1.3

21.4

1

23.4

1.6

26.6

1.8

30.2

20

0.6

1.3

21.3

1.3

23.9

1

25.9

1.6

29.1

1.9

32.9

30

0.6

1.5

25.9

1.5

28.9

1.2

31.3

2.5

35.3

2.1

39.5

50

0.6

1.7

32.9

1.7

36.3

1.4

39.1

2.5

44.1

2.3

48.7

实心导体 1.0mm² (1/1.13mm)

1

0.6

0.8

6.4

1.1

8.6

0.8

10.2

0.9

12

1.4

14.8

2

0.6

0.8

7.4

1.1

9.6

0.8

11.2

0.9

13

1.5

16

5

0.6

1.2

13.2

1.1

15.4

1

17.4

1.6

20.6

1.7

24

10

0.6

1.2

17.4

1.2

19.8

1

21.8

1.6

25

1.8

28.6

15

0.6

1.3

20.3

1.3

22.9

1

24.9

1.6

28.1

1.9

31.9

20

0.6

1.5

23.4

1.4

26.2

1.2

28.6

2

32.6

2

36.6

30

0.6

1.5

28

1.5

31

1.2

33.4

2

37.4

2.1

41.6

50

0.6

2

36.3

1.8

39.9

1.4

42.7

2.5

47.7

2.4

52.5

多股导体 1.5 mm² (7/0.53mm)

1

0.6

0.8

7.3

1.1

9.5

0.8

11.1

0.9

12.9

1.5

15.9

2

0.6

0.9

8.7

1.1

10.9

0.8

12.5

1.25

15

1.5

18

5

0.6

1.2

15.4

1.2

17.8

1

19.8

1.6

23

1.7

26.4

10

0.6

1.3

20.6

1.3

23.2

1

25.2

1.6

28.4

1.9

32.2

15

0.6

1.5

24.2

1.4

27

1.2

29.4

2

33.4

2

37.4

20

0.6

1.5

27.5

1.5

30.5

1.2

32.9

1.6

36.9

2.1

41.1

30

0.6

1.7

33.3

1.7

36.7

1.4

39.5

2.5

44.5

2.3

49.1

50

0.6

2

42.6

2

46.6

1.6

49.8

2.5

54.8

2.6

60

多股导体 2.5 mm² (7/0.67mm)

1

0.6

0.8

8.1

1.1

10.3

0.8

11.9

1.25

14.4

1.5

17.4

2

0.6

0.9

9.7

1.1

11.9

0.8

13.5

1.25

16

1.5

19

5

0.6

1.2

17.2

1.2

19.6

1

21.6

1.6

24.8

1.8

28.4

10

0.6

1.4

24.1

1.4

26.9

1.2

29.3

2

33.3

2

37.3

15

0.6

1.6

28.2

1.5

31.2

1.2

33.6

2

37.6

2.2

42

20

0.6

1.7

31.8

1.7

35.2

1.4

38

2.5

43

2.3

47.6

30

0.6

1.9

37.9

1.8

41.5

1.4

44.3

2.5

49.3

2.5

54.3

50

0.6

2.3

48.9

2.2

53.3

1.6

56.5

2.5

61.5

2.8

67.1
