PAS5308第一部分1类PE绝缘+单对屏蔽+总屏蔽+PVC护套
应用
此类电缆主要用于工业生产进程中电工仪表和通信系统之间的连接，一般在测量及过程控制中用于传输模拟和数字信号。 单对屏蔽可以限制串联干扰的影响。

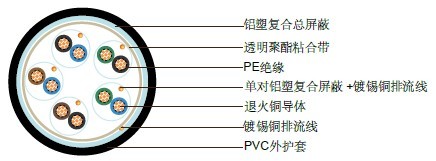

结构
导体 |
退火铜，尺寸：遵循BS EN 60228，0.5mm²，5类多股，0.5 mm²和1.0 mm²， 1类实心铜，1.5mm²和 2.5mm²，2类多股铜 |
绝缘 |
遵循BS EN 50290-2-23:2002，热塑性聚乙烯,L/MD级别，或遵循BS EN 50290-2-29，交联聚乙烯 |
成对 |
两芯对绞，加小于100mm的隔离带，非单对屏蔽电缆两对成组，构成中心层 |
色彩编码 |
参看附注 |
单对屏蔽 |
铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线 |
粘合带 |
0.023mm的非吸湿性磁带 |
总屏蔽 |
铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线 |
外护套 |
PVC(聚氯乙烯)护套，遵照BS EN 50290-2-22:2002，TM51类 |
护套颜色 |
黑色 |
电气性能
工作温度: 0℃以上( 固定安装)
-15℃到+65℃(工作中 )
导体截面积 |
mm² |
0.5 |
0.5 |
1 |
1.5 |
2.5 |
|
导体规格 |
No. x mm |
1 x 0.8 |
16 x 0.2 |
1 x 1.13 |
7 x 0.53 |
7 x 0.67 |
|
最大导体电阻 |
ohm/km |
36.8 |
39.7 |
18.4 |
12.3 |
7.6 |
|
最小绝缘电阻 |
单个导体 |
Gohm/km |
5 |
5 |
5 |
5 |
5 |
单对屏蔽 |
Mohm/km |
1 |
1 |
1 |
1 |
1 |
|
1 kHz时的电容不平衡值（对：对屏蔽） |
pF/250m |
250 |
|||||
1 kHz时的最大互容（非屏蔽和总屏蔽的电缆，单对和两对除外） |
pF/m |
75 |
75 |
75 |
85 |
105 |
|
1 kHz时的最大互容（单对屏 蔽/总屏蔽电缆包括单对及两 对） |
pF/m |
115 |
115 |
115 |
120 |
140 |
|
相邻芯数间最大的感应系数/阻抗比率 |
μH/ohm |
25 |
25 |
25 |
40 |
60 |
|
测试电压 |
V |
2000 |
2000 |
2000 |
2000 |
2000 |
|
额定电压 |
V |
300/500 |
300/500 |
300/500 |
300/500 |
300/500 |
|
电缆参数
对数 |
导体股数和直径 |
标称导体截面积 |
标称绝缘厚度 |
标称护套厚度 |
标称电缆外径 |
no./mm |
mm² |
mm |
mm |
mm |
|
实心导体 0.5mm² |
|||||
2 |
1/0.8 |
0.5 |
0.5 |
0.9 |
8.5 |
5 |
1/0.8 |
0.5 |
0.5 |
0.9 |
10.9 |
10 |
1/0.8 |
0.5 |
0.5 |
1.1 |
15.6 |
15 |
1/0.8 |
0.5 |
0.5 |
1.2 |
18.1 |
20 |
1/0.8 |
0.5 |
0.5 |
1.3 |
20.4 |
30 |
1/0.8 |
0.5 |
0.5 |
1.4 |
24.2 |
50 |
1/0.8 |
0.5 |
0.5 |
1.7 |
31.2 |
多股导体 0.5 mm² |
|||||
2 |
16/0.2 |
0.5 |
0.6 |
0.9 |
9.7 |
5 |
16/0.2 |
0.5 |
0.6 |
1 |
12.6 |
10 |
16/0.2 |
0.5 |
0.6 |
1.2 |
18 |
15 |
16/0.2 |
0.5 |
0.6 |
1.3 |
20.9 |
20 |
16/0.2 |
0.5 |
0.6 |
1.4 |
23.6 |
30 |
16/0.2 |
0.5 |
0.6 |
1.6 |
28.2 |
50 |
16/0.2 |
0.5 |
0.6 |
1.8 |
36.1 |
实心导体 1.0 mm² |
|||||
2 |
1/1.13 |
1 |
0.6 |
0.9 |
10.3 |
5 |
1/1.13 |
1 |
0.6 |
1 |
13.5 |
10 |
1/1.13 |
1 |
0.6 |
1.2 |
19.4 |
15 |
1/1.13 |
1 |
0.6 |
1.4 |
22.7 |
20 |
1/1.13 |
1 |
0.6 |
1.5 |
25.7 |
30 |
1/1.13 |
1 |
0.6 |
1.6 |
30.4 |
50 |
1/1.13 |
1 |
0.6 |
1.9 |
39.1 |
多股导体 1.5 mm² |
|||||
2 |
7/0.53 |
1.5 |
0.6 |
1 |
12.1 |
5 |
7/0.53 |
1.5 |
0.6 |
1.1 |
15.8 |
10 |
7/0.53 |
1.5 |
0.6 |
1.4 |
22.9 |
15 |
7/0.53 |
1.5 |
0.6 |
1.5 |
26.6 |
20 |
7/0.53 |
1.5 |
0.6 |
1.6 |
30.1 |
30 |
7/0.53 |
1.5 |
0.6 |
1.8 |
35.8 |
50 |
7/0.53 |
1.5 |
0.6 |
2.2 |
46.2 |
多股导体 2.5 mm² |
|||||
2 |
7/0.67 |
2.5 |
0.6 |
1 |
13.5 |
5 |
7/0.67 |
2.5 |
0.6 |
1.2 |
17.9 |
10 |
7/0.67 |
2.5 |
0.6 |
1.5 |
25.9 |
15 |
7/0.67 |
2.5 |
0.6 |
1.6 |
30.1 |
20 |
7/0.67 |
2.5 |
0.6 |
1.8 |
34.3 |
30 |
7/0.67 |
2.5 |
0.6 |
2 |
40.8 |
50 |
7/0.67 |
2.5 |
0.6 |
2.4 |
52.6 |
