PAS 5308电缆

 PAS5308第一部分3类 (铅护套电缆)

      PAS5308第一部分3类 PE绝缘+单对屏蔽+总屏蔽+铅护套+铠装+PVC护套



应用
此类电缆主要用于工业生产进程中电工仪表和通信系统之间的连接，一般在测量及过程控制中用于传输模拟和数字信号。单对屏蔽可以限制串联干扰的影响。适用于地下潮湿环境中需要化学和机械保护的工业应用中。铅护套可抵抗芳香族化合物的侵蚀.

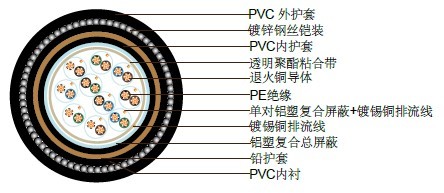

结构

PAS5308第一部分3类 PE绝缘+单对屏蔽+总屏蔽+铅护套+铠装+PVC护套

导体

退火铜，尺寸：遵循BS EN 60228，0.5mm²，5类多股，0.5 mm²和1.0 mm²，1 类实心铜，1.5mm²和   2.5mm²，2类多股铜

绝缘

遵循BS EN 50290-2-23:2002，热塑性聚乙烯,L/MD级别，或遵循BS EN 50290-2-29，交联聚乙烯

成对

两芯对绞，加小于100mm的隔离带，非单对屏蔽电缆两对成组，构成中心层

色彩编码

参看附注

单对屏蔽

铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线

粘合带

0.023mm的非吸湿性磁带

总屏蔽

铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线

内护套

PVC(聚氯乙烯)护套，遵照BS EN 50290-2-22:2002，TM51类

铅护套

铅合金，遵循BS EN 50307

内护套

PVC(聚氯乙烯)护套，遵照BS EN 50290-2-22:2002，TM51类

铠装

镀锌钢丝铠装

外护套

PVC(聚氯乙烯)护套，遵照BS EN 50290-2-22:2002，TM51类

护套颜色

黑色



电气性能
工作温度: 0℃以上( 固定安装)
-15℃到+65℃(工作中 )

导体截面积

mm²

0.5

0.5

1

1.5

2.5

导体规格

No. x mm

1 x 0.8

16 x 0.2

1 x 1.13

7 x 0.53

7 x 0.67

最大导体电阻

ohm/km

36.8

39.7

18.4

12.3

7.6

最小绝缘电阻

单个导体

Gohm/km

5

5

5

5

5

单对屏蔽

Mohm/km

1

1

1

1

1

1kHz时的电容不平衡值（对：对屏蔽）

pF/250m

250

1 kHz时的最大互容（非屏蔽和总屏蔽的电缆，单对和两对除外）

pF/m

75

75

75

85

105

1 kHz时的最大互容（单对屏蔽/总屏蔽电缆包括单对 及两对）

pF/m

115

115

115

120

140

相邻芯数间最大的感应系数/阻抗比率

μH/ohm

25

25

25

40

60

测试电压

V

2000

2000

2000

2000

2000

额定电压

V

300/500

300/500

300/500

300/500

300/500



电缆参数



对数

绝缘厚度

内衬厚度

内衬外直径

铅护套厚度

铅护套外直径

内护套厚度

内护套外直径

铠装直径

铠装外直径

护套厚度

线缆外径

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

实心导体 0.5mm² (1/0.80mm)

2

0.5

0.9

8.5

1.1

10.7

0.8

12.3

1.25

14.8

1.5

17.8

5

0.5

0.9

10.9

1.1

13.1

0.8

14.7

1.25

17.2

1.6

20.4

10

0.5

1.1

15.6

1.2

18

1

20

1.6

23.2

1.7

26.6

15

0.5

1.2

18.1

1.2

20.5

1

22.5

1.6

25.7

1.8

29.3

20

0.5

1.3

20.4

1.3

23

1

25

1.6

28.2

1.9

32

30

0.5

1.4

24.2

1.4

27

1.2

29.4

2

33.4

2

37.4

50

0.5

1.7

31.2

1.6

34.4

1.2

36.8

2

40.8

2.2

45.2

多股导体 0.5 mm² (16/0.20mm)

2

0.6

0.9

9.7

1.1

11.9

0.8

13.5

1.25

16

1.5

19

5

0.6

1

12.6

1.1

14.8

0.8

16.4

1.25

18.9

1.6

22.1

10

0.6

1.2

18

1.2

20.4

1

22.4

1.6

25.6

1.8

29.2

15

0.6

1.3

20.9

1.3

23.5

1

25.5

1.6

28.7

1.9

32.5

20

0.6

1.4

23.6

1.4

26.4

1.2

28.8

2

32.8

2

36.8

30

0.6

1.6

28.2

1.5

31.2

1.2

33.6

2

37.6

2.2

42

50

0.6

1.8

36.1

1.8

39.7

1.4

42.5

2.5

47.5

2.4

52.3

实心导体 1.0mm² (1/1.13mm)

2

0.6

0.9

10.3

1.1

12.5

0.8

14.1

1.25

16.6

1.6

19.8

5

0.6

1

13.5

1.1

15.7

1

17.7

1.6

20.9

1.7

24.3

10

0.6

1.2

19.4

1.3

22

1

24

1.6

27.2

1.9

31.0

15

0.6

1.4

22.7

1.4

25.5

1.2

27.9

2

31.9

2.0

35.9

20

0.6

1.5

25.7

1.5

28.7

1.2

31.1

2

35.1

2.1

39.3

30

0.6

1.6

30.4

1.6

33.6

1.2

36

2

40

2.2

44.4

50

0.6

1.9

39.1

1.9

42.9

1.4

45.7

2.5

50.7

2.5

55.7

多股导体 1.5 mm² (7/0.53mm)

2

0.6

1

12.1

1.1

14.3

0.8

15.9

1.25

18.4

1.6

21.6

5

0.6

1.1

15.8

1.2

18.2

1

20.2

1.6

23.4

1.8

27

10

0.6

1.4

22.9

1.4

25.7

1.2

28.1

2

32.1

2

36.1

15

0.6

1.5

26.6

1.5

29.6

1.2

32

2

36

2.1

40.2

20

0.6

1.6

30.1

1.6

33.3

1.2

35.7

2

39.7

2.2

44.1

30

0.6

1.8

35.8

1.8

39.4

1.4

42.2

2.5

47.2

2.4

52

50

0.6

2.2

46.2

2.1

50.4

1.6

53.6

2.5

58.6

2.7

64

多股导体 2.5 mm² (7/0.67mm)

2

0.6

1

13.5

1.1

15.7

1

17.7

1.6

20.9

1.7

24.3

5

0.6

1.2

17.9

1.2

20.3

1

22.3

1.6

25.5

1.8

29.1

10

0.6

1.5

25.9

1.5

28.9

1.2

31.3

2

35.3

2.1

39.5

15

0.6

1.6

30.1

1.6

33.3

1.2

35.7

2

39.7

2.2

44.1

20

0.6

1.8

34.3

1.7

37.7

1.4

40.5

2.5

45.5

2.4

50.3

30

0.6

2

40.8

1.9

44.6

1.4

47.7

2.5

52.4

2.6

57.6

50

0.6

2.4

52.6

2.3

57.2

1.6

60.4

2.5

65.4

2.9

71.2
