IEC 60092标准MariLan船用局域网数据&通讯缆

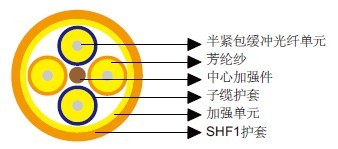

室内分支光缆 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
G50/125 |
G62.5/125 |
E9/125 |
||||
几何/力学性能 |
|
|
|
||||
纤芯直径 |
µm |
50 ± 2.5 |
62.5 ± 3 |
|
|||
模场直径(@ 1310 nm) |
µm |
|
|
9.2 ± 0.4 |
|||
包层直径 |
µm |
125 ± 2 |
125 ± 1 |
125 ± 2 |
|||
涂覆层直径 |
µm |
245 ± 10 |
245 ± 5 |
245 ± 10 |
|||
纤芯不圆度 |
% |
< 5 |
< 5 |
|
|||
包层不圆度 |
% |
< 1 |
< 1 |
< 1 |
|||
纤芯/包层同心度误差 |
µm |
< 1.5 |
< 1.5 |
< 0.8 |
|||
涂层偏心 |
µm |
< 10 |
< 10 |
< 10 |
|||
屏蔽测试 |
|
≥100 kpsi |
≥100 kpsi |
≥100 kpsi |
|||
传输特性 |
|
OM2 |
OM1 |
OS1 |
|||
波长 |
nm |
850 |
1300 |
850 |
1300 |
1310 |
1550 |
最大衰减 |
dB/km |
2.7 |
0.8 |
3.2 |
0.9 |
0.36 |
0.22 |
最小带宽 |
MHz. km |
500 |
1000 |
250 |
600 |
|
|
有效折射率 |
|
1.483 |
1.478 |
1.497 |
1.493 |
1.4695 |
1.4701 |
数值孔径 |
|
0.200 ± 0.015 |
0.275 ± 0.015 |
|
|
||
最大色散系数 |
ps/nm.km |
|
|
|
|
3.5 |
18 |
零色散波长 |
nm |
|
|
|
|
|
1300 |
色散斜率 |
ps/nm² .km |
|
|
|
|
|
≤0.092 |
截止波长（成缆） |
nm |
|
|
|
|
|
≤1250 |
偏振模色散 |
ps/km1/2 |
|
|
|
|
|
≤0.1 |
机械和热性能
固定安装弯曲半径：15×OD
温度范围：-20℃ ~ +80℃
尺寸和重量
订货代码 |
光纤数 |
标称外径 |
标称重量 |
MLN-BTA-X-2-H-F-H-CD-A |
2 |
10.1 |
85 |
MLN-BTA-X-4-H-F-H-CD-A |
4 |
10.1 |
85 |
MLN-BTA-X-6-H-F-H-CD-A |
6 |
11.8 |
120 |
MLN-BTA-X-8-H-F-H-CD-A |
8 |
13.6 |
160 |
MLN-BTA-X-10-H-F-H-CD-A |
10 |
15.4 |
200 |
MLN-BTA-X-12-H-F-H-CD-A |
12 |
17.2 |
245 |
注：X：光纤类型（0=含光纤和铜导线的电缆；4=50/125多模光纤（OM3）；5=50/125多模光纤（OM2）；6=50/125多模光纤（OM1）；7=G.656标准NZDS SM光纤；8=G.655标准NZDS SM光纤；9=G.652.D标准标准SM光纤）
