S14 BU(c) 250 V
应用
该非铠装电缆具有防火，阻燃和低烟无卤的特性，适用于仪表，通讯，控制和报警系统。
标准
IEC 60092-376
IEC 60092-351
IEC 60092-359
IEC 60331-21
IEC 60332-1
IEC 60332-3-22
IEC 60754-1,2
IEC 61034-1,2
NEK 606:2004

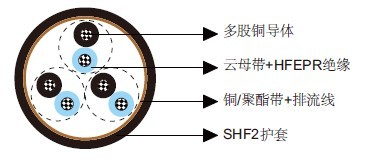

结构
导体：IEC 60228 class 2圆形镀锡退火铜导体。
绝缘：云母带+无卤EPR。
绞合：彩色芯线绞合在一起。
总屏蔽：对/三线组绞合为缆心，外层为铜塑复合带总屏蔽和多股镀锡铜排流线。对/三线组通过编号磁带或直接在绝缘线上印刷数字来进行编号。
外护套：无卤热固材料，SHF2，灰色（本安电缆为蓝色）。
电气特性
标称导体截面积 |
mm² |
0.75 |
1.0 |
1.5 |
标称导体直径 |
mm |
1.1 |
1.3 |
1.6 |
最大电阻@20℃ |
Ω/km |
26.3 |
19.3 |
12.9 |
互电容 |
nF/km |
75 |
80 |
85 |
标称电感@1KHz |
MH/km |
0.727 |
0.686 |
0.667 |
最大L/R@1KHz |
µH/Ω |
20 |
25 |
35 |
工作电压 |
V |
250 |
250 |
250 |
机械和热性能
弯曲半径：8×OD（安装中）；6×OD （固定安装）
温度范围：-20℃ ~ +90℃
尺寸和重量
结构 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称重量 |
2×2×0.75 |
0.6 |
1.1 |
10.2 |
185 |
4×2×0.75 |
0.6 |
1.2 |
12.5 |
240 |
7×2×0.75 |
0.6 |
1.4 |
15.0 |
350 |
8×2×0.75 |
0.6 |
1.4 |
16.3 |
395 |
12×2×0.75 |
0.6 |
1.5 |
19.5 |
540 |
16×2×0.75 |
0.6 |
1.6 |
21.8 |
690 |
19×2×0.75 |
0.6 |
1.7 |
23.2 |
780 |
24×2×0.75 |
0.6 |
1.8 |
26.7 |
985 |
32×2×0.75 |
0.6 |
2.1 |
29.6 |
1225 |
2×3×0.75 |
0.6 |
1.2 |
12.0 |
205 |
3×3×0.75 |
0.6 |
1.2 |
13.1 |
265 |
4×3×0.75 |
0.6 |
1.3 |
14.4 |
320 |
7×3×0.75 |
0.6 |
1.3 |
17.4 |
475 |
8×3×0.75 |
0.6 |
1.5 |
19.5 |
590 |
12×3×0.75 |
0.6 |
1.6 |
22.9 |
745 |
16×3×0.75 |
0.6 |
1.7 |
25.6 |
965 |
19×3×0.75 |
0.6 |
1.8 |
27.2 |
1095 |
24×3×0.75 |
0.6 |
2.0 |
31.6 |
1405 |
2×2×1.0 |
0.6 |
1.1 |
10.7 |
210 |
4×2×1.0 |
0.6 |
1.1 |
13.3 |
285 |
7×2×1.0 |
0.6 |
1.4 |
16.0 |
415 |
8×2×1.0 |
0.6 |
1.4 |
17.3 |
465 |
12×2×1.0 |
0.6 |
1.6 |
20.8 |
645 |
16×2×1.0 |
0.6 |
1.7 |
23.3 |
825 |
19×2×1.0 |
0.6 |
1.8 |
24.7 |
940 |
24×2×1.0 |
0.6 |
1.9 |
28.8 |
1200 |
32×2×1.0 |
0.6 |
2.3 |
31.8 |
1495 |
3×3×1.0 |
0.6 |
1.2 |
14.0 |
310 |
4×3×1.0 |
0.6 |
1.4 |
15.3 |
380 |
7×3×1.0 |
0.6 |
1.6 |
18.6 |
570 |
12×3×1.0 |
0.6 |
1.6 |
24.4 |
900 |
16×3×1.0 |
0.6 |
1.7 |
27.3 |
1160 |
19×3×1.0 |
0.6 |
1.9 |
29.0 |
1325 |
24×3×1.0 |
0.6 |
2.1 |
33.7 |
1700 |
2×2×1.5 |
0.7 |
1.2 |
12.1 |
275 |
4×2×1.5 |
0.7 |
1.3 |
15.2 |
380 |
7×2×1.5 |
0.7 |
1.5 |
18.4 |
565 |
8×2×1.5 |
0.7 |
1.5 |
20.0 |
640 |
12×2×1.5 |
0.7 |
1.7 |
24.3 |
895 |
16×2×1.5 |
0.7 |
1.8 |
27.2 |
1150 |
19×2×1.5 |
0.7 |
1.9 |
28.6 |
1295 |
24×2×1.5 |
0.7 |
2.1 |
33.5 |
1670 |
32×2×1.5 |
0.7 |
2.3 |
37.0 |
2095 |
2×3×1.5 |
0.7 |
1.3 |
15.0 |
310 |
3×3×1.5 |
0.7 |
1.3 |
16.0 |
420 |
4×3×1.5 |
0.7 |
1.4 |
17.7 |
515 |
7×3×1.5 |
0.7 |
1.6 |
21.5 |
785 |
8×3×1.5 |
0.7 |
1.6 |
23.5 |
930 |
12×3×1.5 |
0.7 |
1.8 |
28.5 |
1255 |
16×3×1.5 |
0.7 |
1.9 |
31.9 |
1630 |
19×3×1.5 |
0.7 |
2.0 |
33.8 |
1855 |
24×3×1.5 |
0.7 |
2.2 |
39.3 |
2375 |
