S12 RU(c) 250 V
应用
该非铠装电缆具有阻燃和低烟无卤的特性，适用于仪表，通讯，控制和报警系。
标准
IEC 60092-376
IEC 60092-351
IEC 60092-359
IEC 60332-1
IEC 60332-3-22
IEC 60754-1,2
IEC 61034-1,2
NEK 606:2004

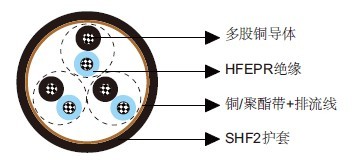

结构
导体：IEC 60228 class 2圆形镀锡退火铜导体。
绝缘：无卤EPR。
绞合：彩色芯线绞合在一起。
总屏蔽：对/三线组绞合为缆心，外层为铜塑复合带总屏蔽和多股镀锡铜排流线。对/三线组通过编号磁带或直接在绝缘线上印刷数字来进行编号。
外护套：无卤热固材料，SHF2，灰色（本安电缆为蓝色）。
电气特性
标称导体截面积 |
mm² |
0.75 |
1.0 |
1.5 |
标称导体直径 |
mm |
1.1 |
1.3 |
1.6 |
最大电阻@20℃ |
Ω/km |
26.3 |
19.3 |
12.9 |
互电容 |
nF/km |
80 |
90 |
100 |
标称电感@1KHz |
MH/km |
0.682 |
0.645 |
0.632 |
最大L/R@1KHz |
µH/Ω |
20 |
25 |
35 |
工作电压 |
V |
250 |
250 |
250 |
机械和热性能
弯曲半径：8×OD（安装中）；6×OD （固定安装）
温度范围：-20℃ ~ +90℃
尺寸和重量
结构 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称重量 |
2×2×0.75 |
0.6 |
1.1 |
9.4 |
160 |
4×2×0.75 |
0.6 |
1.1 |
11.5 |
215 |
7×2×0.75 |
0.6 |
1.3 |
13.6 |
300 |
8×2×0.75 |
0.6 |
1.3 |
14.7 |
340 |
12×2×0.75 |
0.6 |
1.4 |
17.6 |
465 |
16×2×0.75 |
0.6 |
1.5 |
19.7 |
595 |
19×2×0.75 |
0.6 |
1.5 |
20.7 |
665 |
24×2×0.75 |
0.6 |
1.7 |
24.1 |
850 |
32×2×0.75 |
0.6 |
2.0 |
26.7 |
1065 |
2×3×0.75 |
0.6 |
1.1 |
11.0 |
170 |
3×3×0.75 |
0.6 |
1.1 |
12.1 |
235 |
4×3×0.75 |
0.6 |
1.2 |
13.1 |
280 |
7×3×0.75 |
0.6 |
1.4 |
15.7 |
410 |
8×3×0.75 |
0.6 |
1.4 |
17.5 |
490 |
12×3×0.75 |
0.6 |
1.5 |
20.6 |
645 |
16×3×0.75 |
0.6 |
1.6 |
23.1 |
835 |
19×3×0.75 |
0.6 |
1.7 |
24.3 |
940 |
24×3×0.75 |
0.6 |
1.8 |
28.2 |
1210 |
2×2×1.0 |
0.6 |
1.1 |
9.9 |
190 |
4×2×1.0 |
0.6 |
1.1 |
12.3 |
255 |
7×2×1.0 |
0.6 |
1.3 |
14.7 |
370 |
8×2×1.0 |
0.6 |
1.3 |
15.7 |
410 |
12×2×1.0 |
0.6 |
1.5 |
18.9 |
565 |
16×2×1.0 |
0.6 |
1.6 |
21.1 |
730 |
19×2×1.0 |
0.6 |
1.7 |
22.5 |
830 |
24×2×1.0 |
0.6 |
1.8 |
25.9 |
1050 |
32×2×1.0 |
0.6 |
2.1 |
28.7 |
1315 |
3×3×1.0 |
0.6 |
1.1 |
12.9 |
280 |
4×3×1.0 |
0.6 |
1.3 |
14.0 |
335 |
7×3×1.0 |
0.6 |
1.5 |
16.9 |
500 |
12×3×1.0 |
0.6 |
1.6 |
22.1 |
795 |
16×3×1.0 |
0.6 |
1.6 |
24.8 |
1025 |
19×3×1.0 |
0.6 |
1.8 |
26.3 |
1175 |
24×3×1.0 |
0.6 |
2.0 |
30.4 |
1490 |
2×2×1.5 |
0.7 |
1.2 |
11.3 |
250 |
4×2×1.5 |
0.7 |
1.2 |
14.1 |
345 |
7×2×1.5 |
0.7 |
1.4 |
17.2 |
515 |
8×2×1.5 |
0.7 |
1.4 |
18.4 |
575 |
12×2×1.5 |
0.7 |
1.6 |
22.4 |
810 |
16×2×1.5 |
0.7 |
1.7 |
25.0 |
1045 |
19×2×1.5 |
0.7 |
1.8 |
26.4 |
1175 |
24×2×1.5 |
0.7 |
1.9 |
30.7 |
1505 |
32×2×1.5 |
0.7 |
2.2 |
33.9 |
1890 |
2×3×1.5 |
0.7 |
1.2 |
13.5 |
265 |
3×3×1.5 |
0.7 |
1.2 |
14.9 |
380 |
4×3×1.5 |
0.7 |
1.3 |
16.3 |
465 |
7×3×1.5 |
0.7 |
1.5 |
19.8 |
705 |
8×3×1.5 |
0.7 |
1.5 |
21.5 |
820 |
12×3×1.5 |
0.7 |
1.7 |
26.2 |
1140 |
16×3×1.5 |
0.7 |
1.8 |
29.4 |
1475 |
19×3×1.5 |
0.7 |
1.9 |
30.9 |
1675 |
24×3×1.5 |
0.7 |
2.1 |
36.2 |
2160 |
