S1或S1/S5 RFOU(i) 250V
应用
该电缆具有阻燃，低烟无卤和防泥浆的特性，适用于仪表，通讯，控制和报警系统。
标准
IEC 60092-376
IEC 60092-351
IEC 60092-359
IEC 60332-1
IEC 60332-3-22
IEC 60754-1,2
IEC 61034-1,2
NEK 606:2004

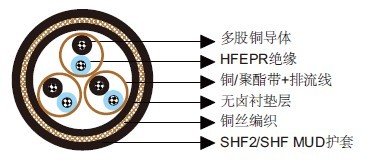

结构
导体：IEC 60228 class 2圆形多股镀锡退火铜导体。
绝缘：无卤EPR。
绞合：彩色芯线绞合在一起。
单独屏蔽：每一对/三线组外层为铜塑复合带屏蔽层和多股镀锡铜排流线并由聚酯带包裹。对/三线组通过编号磁带或直接在绝缘线上印刷数字来进行编号。
衬垫层：无卤化合物。
铠装：镀锡铜编织。
外护套：无卤热固材料SHF2（用于S1型)或无卤防泥浆热固材料 SHF MUD（用于S1/S5型)，灰色（本安电缆为蓝色）。
电气特性
标称导体截面积 |
mm² |
0.75 |
1.0 |
1.5 |
2.5 |
标称导体直径 |
mm |
1.1 |
1.3 |
1.6 |
2.0 |
最大电阻@20℃ |
Ω/km |
26.3 |
19.3 |
12.9 |
8.02 |
互电容 |
nF/km |
90 |
100 |
110 |
120 |
标称电感@1KHz |
MH/km |
0.686 |
0.649 |
0.637 |
0.598 |
最大L/R@1KHz |
µH/Ω |
20 |
25 |
35 |
50 |
工作电压 |
V |
250 |
250 |
250 |
250 |
机械和热性能
弯曲半径：8×OD（安装中）；6×OD （固定安装）
温度范围：-20℃ ~ +90℃
尺寸和重量
结构 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称重量 |
|
内 |
外 |
||||
1×2×0.75 |
0.6 |
1.1 |
1.1 |
10.9 |
210 |
2×2×0.75 |
0.6 |
1.1 |
1.3 |
13.2 |
325 |
4×2×0.75 |
0.6 |
1.1 |
1.3 |
16.2 |
480 |
7×2×0.75 |
0.6 |
1.1 |
1.4 |
19.0 |
670 |
8×2×0.75 |
0.6 |
1.1 |
1.4 |
20.4 |
755 |
9×2×0.75 |
0.6 |
1.1 |
1.5 |
22.6 |
835 |
10×2×0.75 |
0.6 |
1.1 |
1.5 |
23.5 |
875 |
12×2×0.75 |
0.6 |
1.1 |
1.5 |
24.1 |
1010 |
14×2×0.75 |
0.6 |
1.1 |
1.6 |
25.3 |
1040 |
15×2×0.75 |
0.6 |
1.1 |
1.6 |
26.9 |
1120 |
16×2×0.75 |
0.6 |
1.1 |
1.6 |
27.3 |
1165 |
18×2×0.75 |
0.6 |
1.1 |
1.7 |
28.7 |
1270 |
19×2×0.75 |
0.6 |
1.1 |
1.7 |
29.0 |
1360 |
20×2×0.75 |
0.6 |
1.1 |
1.7 |
30.1 |
1420 |
21×2×0.75 |
0.6 |
1.1 |
1.8 |
31.0 |
1490 |
23×2×0.75 |
0.6 |
1.1 |
1.8 |
31.5 |
1595 |
24×2×0.75 |
0.6 |
1.2 |
1.8 |
33.4 |
1720 |
27×2×0.75 |
0.6 |
1.2 |
1.9 |
34.0 |
1770 |
30×2×0.75 |
0.6 |
1.2 |
1.9 |
35.1 |
1910 |
32×2×0.75 |
0.6 |
1.2 |
2.0 |
36.1 |
2060 |
33×2×0.75 |
0.6 |
1.2 |
2.0 |
36.9 |
2160 |
37×2×0.75 |
0.6 |
1.2 |
2.0 |
38.0 |
2330 |
1×3×0.75 |
0.6 |
1.1 |
1.2 |
11.3 |
225 |
2×3×0.75 |
0.6 |
1.1 |
1.3 |
16.4 |
490 |
3×3×0.75 |
0.6 |
1.1 |
1.4 |
17.2 |
520 |
4×3×0.75 |
0.6 |
1.1 |
1.4 |
18.5 |
610 |
5×3×0.75 |
0.6 |
1.1 |
1.5 |
19.8 |
720 |
6×3×0.75 |
0.6 |
1.1 |
1.5 |
21.7 |
835 |
7×3×0.75 |
0.6 |
1.1 |
1.5 |
21.7 |
870 |
8×3×0.75 |
0.6 |
1.1 |
1.6 |
23.5 |
950 |
9×3×0.75 |
0.6 |
1.1 |
1.6 |
24.6 |
1065 |
10×3×0.75 |
0.6 |
1.1 |
1.7 |
26.4 |
1095 |
12×3×0.75 |
0.6 |
1.1 |
1.7 |
27.3 |
1275 |
14×3×0.75 |
0.6 |
1.1 |
1.8 |
28.5 |
1320 |
15×3×0.75 |
0.6 |
1.1 |
1.8 |
29.3 |
1395 |
16×3×0.75 |
0.6 |
1.1 |
1.8 |
30.1 |
1465 |
18×3×0.75 |
0.6 |
1.1 |
1.9 |
31.6 |
1600 |
19×3×0.75 |
0.6 |
1.1 |
1.9 |
31.9 |
1655 |
20×3×0.75 |
0.6 |
1.2 |
2.0 |
33.2 |
1820 |
21×3×0.75 |
0.6 |
1.2 |
2.0 |
33.8 |
1890 |
23×3×0.75 |
0.6 |
1.2 |
2.0 |
35.1 |
2050 |
24×3×0.75 |
0.6 |
1.2 |
2.0 |
36.0 |
2220 |
27×3×0.75 |
0.6 |
1.2 |
2.1 |
37.9 |
2335 |
30×3×0.75 |
0.6 |
1.2 |
2.2 |
39.7 |
2555 |
32×3×0.75 |
0.6 |
1.2 |
2.2 |
40.7 |
2690 |
1×2×1.0 |
0.6 |
1.1 |
1.2 |
11.4 |
230 |
2×2×1.0 |
0.6 |
1.1 |
1.3 |
14.5 |
370 |
3×2×1.0 |
0.6 |
1.1 |
1.3 |
16.6 |
515 |
4×2×1.0 |
0.6 |
1.1 |
1.4 |
17.4 |
595 |
5×2×1.0 |
0.6 |
1.1 |
1.4 |
19.1 |
685 |
6×2×1.0 |
0.6 |
1.1 |
1.5 |
20.7 |
790 |
7×2×1.0 |
0.6 |
1.1 |
1.5 |
20.7 |
820 |
8×2×1.0 |
0.6 |
1.1 |
1.6 |
21.6 |
875 |
9×2×1.0 |
0.6 |
1.1 |
1.6 |
23.8 |
995 |
10×2×1.0 |
0.6 |
1.1 |
1.6 |
24.8 |
1010 |
12×2×1.0 |
0.6 |
1.1 |
1.7 |
25.6 |
1195 |
14×2×1.0 |
0.6 |
1.1 |
1.7 |
26.7 |
1210 |
15×2×1.0 |
0.6 |
1.1 |
1.8 |
28.5 |
1320 |
16×2×1.0 |
0.6 |
1.1 |
1.8 |
29.0 |
1375 |
18×2×1.0 |
0.6 |
1.1 |
1.9 |
30.5 |
1500 |
19×2×1.0 |
0.6 |
1.1 |
1.9 |
30.8 |
1555 |
20×2×1.0 |
0.6 |
1.1 |
1.9 |
31.9 |
1680 |
21×2×1.0 |
0.6 |
1.2 |
2.0 |
33.3 |
1790 |
23×2×1.0 |
0.6 |
1.2 |
2.0 |
33.7 |
1920 |
24×2×1.0 |
0.6 |
1.2 |
2.0 |
35.2 |
2015 |
27×2×1.0 |
0.6 |
1.2 |
2.1 |
36.5 |
2185 |
30×2×1.0 |
0.6 |
1.2 |
2.1 |
37.7 |
2365 |
33×2×1.0 |
0.6 |
1.2 |
2.2 |
39.2 |
2570 |
37×2×1.0 |
0.6 |
1.2 |
2.2 |
40.4 |
2775 |
1×3×1.0 |
0.6 |
1.1 |
1.2 |
11.8 |
250 |
2×3×1.0 |
0.6 |
1.1 |
1.4 |
17.3 |
555 |
3×3×1.0 |
0.6 |
1.1 |
1.4 |
17.9 |
590 |
4×3×1.0 |
0.6 |
1.1 |
1.4 |
19.4 |
700 |
5×3×1.0 |
0.6 |
1.1 |
1.5 |
20.7 |
825 |
6×3×1.0 |
0.6 |
1.1 |
1.6 |
23.0 |
975 |
7×3×1.0 |
0.6 |
1.1 |
1.6 |
23.0 |
990 |
8×3×1.0 |
0.6 |
1.1 |
1.6 |
24.4 |
1095 |
9×3×1.0 |
0.6 |
1.1 |
1.7 |
26.4 |
1245 |
10×3×1.0 |
0.6 |
1.1 |
1.8 |
28.0 |
1265 |
12×3×1.0 |
0.6 |
1.1 |
1.8 |
28.9 |
1500 |
14×3×1.0 |
0.6 |
1.1 |
1.8 |
30.0 |
1545 |
15×3×1.0 |
0.6 |
1.1 |
1.9 |
31.1 |
1655 |
16×3×1.0 |
0.6 |
1.1 |
1.9 |
31.8 |
1870 |
18×3×1.0 |
0.6 |
1.2 |
2.0 |
33.9 |
1935 |
19×3×1.0 |
0.6 |
1.2 |
2.0 |
34.2 |
2040 |
20×3×1.0 |
0.6 |
1.2 |
2.0 |
35.1 |
2150 |
21×3×1.0 |
0.6 |
1.2 |
2.1 |
35.9 |
2245 |
23×3×1.0 |
0.6 |
1.2 |
2.1 |
37.6 |
2525 |
24×3×1.0 |
0.6 |
1.2 |
2.1 |
38.7 |
2685 |
27×3×1.0 |
0.6 |
1.2 |
2.2 |
40.3 |
2785 |
30×3×1.0 |
0.6 |
1.2 |
2.3 |
42.1 |
3050 |
32×3×1.0 |
0.6 |
1.2 |
2.3 |
43.2 |
3215 |
1×2×1.5 |
0.7 |
1.1 |
1.2 |
12.4 |
270 |
2×2×1.5 |
0.7 |
1.1 |
1.4 |
15.8 |
495 |
3×2×1.5 |
0.7 |
1.1 |
1.4 |
17.9 |
640 |
4×2×1.5 |
0.7 |
1.1 |
1.5 |
19.5 |
715 |
5×2×1.5 |
0.7 |
1.1 |
1.5 |
21.5 |
850 |
6×2×1.5 |
0.7 |
1.1 |
1.6 |
23.3 |
990 |
7×2×1.5 |
0.7 |
1.1 |
1.6 |
23.3 |
1030 |
8×2×1.5 |
0.7 |
1.1 |
1.7 |
24.8 |
1130 |
9×2×1.5 |
0.7 |
1.1 |
1.7 |
26.9 |
1230 |
10×2×1.5 |
0.7 |
1.1 |
1.8 |
28.2 |
1270 |
12×2×1.5 |
0.7 |
1.1 |
1.8 |
29.3 |
1375 |
14×2×1.5 |
0.7 |
1.1 |
1.8 |
30.2 |
1520 |
15×2×1.5 |
0.7 |
1.2 |
1.9 |
32.7 |
1685 |
16×2×1.5 |
0.7 |
1.2 |
2.0 |
33.4 |
1775 |
18×2×1.5 |
0.7 |
1.2 |
2.0 |
35.0 |
1920 |
19×2×1.5 |
0.7 |
1.2 |
2.0 |
35.3 |
1990 |
20×2×1.5 |
0.7 |
1.2 |
2.1 |
37.2 |
2255 |
21×2×1.5 |
0.7 |
1.2 |
2.1 |
38.2 |
2345 |
23×2×1.5 |
0.7 |
1.2 |
2.2 |
39.0 |
2540 |
24×2×1.5 |
0.7 |
1.2 |
2.2 |
40.7 |
2610 |
27×2×1.5 |
0.7 |
1.2 |
2.3 |
41.7 |
2775 |
30×2×1.5 |
0.7 |
1.2 |
2.3 |
43.1 |
3005 |
33×2×1.5 |
0.7 |
1.4 |
2.4 |
45.1 |
3480 |
37×2×1.5 |
0.7 |
1.4 |
2.5 |
46.7 |
3600 |
1×3×1.5 |
0.7 |
1.1 |
1.2 |
13.0 |
300 |
2×3×1.5 |
0.7 |
1.1 |
1.4 |
17.5 |
510 |
3×3×1.5 |
0.7 |
1.1 |
1.5 |
20.1 |
740 |
4×3×1.5 |
0.7 |
1.1 |
1.5 |
21.8 |
870 |
5×3×1.5 |
0.7 |
1.1 |
1.6 |
23.3 |
1045 |
6×3×1.5 |
0.7 |
1.1 |
1.7 |
25.9 |
1230 |
7×3×1.5 |
0.7 |
1.1 |
1.7 |
26.0 |
1265 |
8×3×1.5 |
0.7 |
1.1 |
1.8 |
27.8 |
1405 |
9×3×1.5 |
0.7 |
1.1 |
1.8 |
29.5 |
1585 |
10×3×1.5 |
0.7 |
1.1 |
1.9 |
31.8 |
1680 |
12×3×1.5 |
0.7 |
1.2 |
2.0 |
33.1 |
1950 |
14×3×1.5 |
0.7 |
1.2 |
2.0 |
34.6 |
2020 |
15×3×1.5 |
0.7 |
1.2 |
2.0 |
35.6 |
2145 |
16×3×1.5 |
0.7 |
1.2 |
2.1 |
36.6 |
2450 |
18×3×1.5 |
0.7 |
1.2 |
2.2 |
39.2 |
2580 |
19×3×1.5 |
0.7 |
1.2 |
2.2 |
39.5 |
2675 |
20×3×1.5 |
0.7 |
1.2 |
2.2 |
40.5 |
2875 |
21×3×1.5 |
0.7 |
1.2 |
2.3 |
41.5 |
3000 |
23×3×1.5 |
0.7 |
1.2 |
2.3 |
43.0 |
3260 |
24×3×1.5 |
0.7 |
1.4 |
2.4 |
44.9 |
3310 |
27×3×1.5 |
0.7 |
1.4 |
2.4 |
46.4 |
3635 |
30×3×1.5 |
0.7 |
1.4 |
2.5 |
48.5 |
3980 |
32×3×1.5 |
0.7 |
1.4 |
2.6 |
50.0 |
4225 |
1×2×2.5 |
0.7 |
1.1 |
1.2 |
13.3 |
320 |
2×2×2.5 |
0.7 |
1.1 |
1.4 |
17.5 |
530 |
3×2×2.5 |
0.7 |
1.1 |
1.5 |
20.2 |
780 |
4×2×2.5 |
0.7 |
1.1 |
1.5 |
21.5 |
900 |
5×2×2.5 |
0.7 |
1.1 |
1.6 |
23.4 |
1060 |
6×2×2.5 |
0.7 |
1.1 |
1.7 |
25.4 |
1235 |
7×2×2.5 |
0.7 |
1.1 |
1.7 |
25.4 |
1290 |
8×2×2.5 |
0.7 |
1.1 |
1.7 |
27.5 |
1400 |
9×2×2.5 |
0.7 |
1.1 |
1.8 |
29.4 |
1495 |
10×2×2.5 |
0.7 |
1.1 |
1.9 |
30.9 |
1595 |
12×2×2.5 |
0.7 |
1.1 |
1.9 |
31.6 |
1755 |
14×2×2.5 |
0.7 |
1.2 |
2.0 |
33.6 |
1990 |
15×2×2.5 |
0.7 |
1.2 |
2.1 |
36.0 |
2165 |
16×2×2.5 |
0.7 |
1.2 |
2.1 |
36.9 |
2350 |
18×2×2.5 |
0.7 |
1.2 |
2.2 |
38.9 |
2565 |
19×2×2.5 |
0.7 |
1.2 |
2.2 |
39.3 |
2665 |
20×2×2.5 |
0.7 |
1.2 |
2.2 |
40.8 |
2880 |
21×2×2.5 |
0.7 |
1.2 |
2.3 |
42.1 |
3020 |
23×2×2.5 |
0.7 |
1.2 |
2.3 |
42.7 |
3255 |
24×2×2.5 |
0.7 |
1.4 |
2.4 |
45.2 |
3330 |
27×2×2.5 |
0.7 |
1.4 |
2.4 |
46.1 |
3615 |
30×2×2.5 |
0.7 |
1.4 |
2.5 |
47.8 |
3950 |
33×2×2.5 |
0.7 |
1.4 |
2.6 |
49.7 |
4300 |
37×2×2.5 |
0.7 |
1.4 |
2.6 |
51.2 |
4670 |
1×3×2.5 |
0.7 |
1.1 |
1.3 |
13.9 |
355 |
2×3×2.5 |
0.7 |
1.1 |
1.5 |
20.9 |
840 |
3×3×2.5 |
0.7 |
1.1 |
1.5 |
21.6 |
945 |
4×3×2.5 |
0.7 |
1.1 |
1.6 |
23.3 |
1115 |
5×3×2.5 |
0.7 |
1.1 |
1.7 |
25.4 |
1315 |
6×3×2.5 |
0.7 |
1.1 |
1.8 |
28.3 |
1555 |
7×3×2.5 |
0.7 |
1.1 |
1.8 |
28.3 |
1640 |
8×3×2.5 |
0.7 |
1.1 |
1.8 |
30.2 |
1780 |
9×3×2.5 |
0.7 |
1.2 |
1.9 |
32.6 |
2055 |
10×3×2.5 |
0.7 |
1.2 |
2.0 |
35.1 |
2080 |
12×3×2.5 |
0.7 |
1.2 |
2.1 |
36.8 |
2435 |
14×3×2.5 |
0.7 |
1.2 |
2.1 |
38.3 |
2700 |
15×3×2.5 |
0.7 |
1.2 |
2.2 |
39.7 |
2895 |
16×3×2.5 |
0.7 |
1.2 |
2.2 |
40.8 |
3050 |
18×3×2.5 |
0.7 |
1.2 |
2.3 |
42.9 |
3335 |
19×3×2.5 |
0.7 |
1.2 |
2.3 |
43.3 |
3470 |
20×3×2.5 |
0.7 |
1.4 |
2.4 |
44.9 |
3785 |
21×3×2.5 |
0.7 |
1.4 |
2.4 |
45.8 |
3935 |
23×3×2.5 |
0.7 |
1.4 |
2.5 |
47.7 |
4150 |
24×3×2.5 |
0.7 |
1.4 |
2.5 |
48.6 |
4300 |
27×3×2.5 |
0.7 |
1.4 |
2.6 |
51.1 |
4765 |
30×3×2.5 |
0.7 |
1.4 |
2.7 |
53.5 |
5235 |
32×3×2.5 |
0.7 |
1.6 |
2.8 |
55.5 |
5620 |
