  首页产品NEK606海洋工程与船用电缆



P7或P7/P14 BFOU 6/10kV



P7或P7/P14 BFOU 6/10kV P7或P7/P14 BFOU 6/10kV



应用
该电缆具有防火，阻燃，低烟无卤和防泥浆的特性，适用于中压电力固定装。



标准
IEC 60092-354

IEC 60092-351
IEC 60092-359

IEC 60331-21

IEC 60332-1
IEC 60332-3-22
IEC 60754-1,2
IEC 61034-1,2
NEK 606:2004

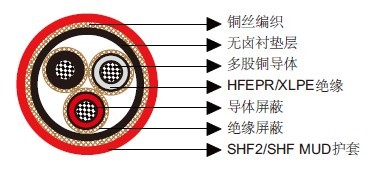

结构
导体：IEC 60228 class 2圆形多股镀锡退火铜导体。
导体屏蔽：半导电材料。
绝缘：云母带+无卤EPR。
绝缘屏蔽：半导电材料和镀锡铜编织。
衬垫层：无卤化合物。
铠装：镀锡铜编织。
外护套：无卤热固材料SHF2（用于P7型）或无卤防泥浆热固材料SHF MUD（用于P7/P14型），红色。



电气特性

标称导体截面积

mm²

25

35

50

70

95

120

150

标称导体直径

mm

6.5

7.4

8.7

10.3

12.2

13.8

15.1

最大直流电阻@20℃

Ω/km

0.734

0.529

0.391

0.27

0.195

0.154

0.126

连续额定电流@45℃ 1芯

A

127

157

196

242

293

339

389

连续额定电流@45℃ 3芯

A

89

110

137

169

205

237

272

短路电流1s

A

3580

5010

7150

10020

13590

17170

21460

工作电压

KV

6/10

6/10

6/10

6/10

6/10

6/10

6/10



标称导体截面积

mm²

185

240

300

400

500

630

标称导体直径

mm

17.0

19.6

21.9

24.5

27.5

32.3

最大直流电阻@20℃

Ω/km

0.1

0.0762

0.0607

0.0475

0.0369

0.0286

连续额定电流@45℃ 1芯

A

444

522

601

690

780

890

连续额定电流@45℃ 3芯

A

311

365

421

483

546

623

短路电流1s

A

26470

34340

42930

57230

71540

90140

工作电压

KV

6/10

6/10

6/10

8.7/15

8.7/15

8.7/15


环境温度校正因数

环境温度校正因数

35

40

45

50

55

60

65

70

75

80

额定系数

1.1

1.05

1.0

0.94

0.88

0.82

0.74

0.67

0.58

0.47



机械和热性能
弯曲半径：15×OD（安装中）；9×OD （固定安装）
温度范围：-20℃ ~ +90℃



尺寸和重量

结构
芯数×截面积(mm²)

标称绝缘厚度
mm

标称护套厚度
mm

标称外径
mm

标称重量
kg/km

内

外

1×16

3.4

1.5

1.2

25.6

990

1×25

3.4

1.6

1.2

27.1

1150

1×35

3.4

1.7

1.2

28.5

1320

1×50

3.4

1.7

1.3

29.9

1500

1×70

3.4

1.8

1.3

31.9

1810

1×95

3.4

1.8

1.4

34.0

2160

1×120

3.4

1.9

1.4

36.1

2610

1×150

3.4

2.0

1.5

38.1

2990

1×185

3.4

2.0

1.5

39.9

3440

1×240

3.4

2.2

1.6

43.1

4180

1×300

3.4

2.3

1.7

45.9

4930

1×400

3.4

2.4

1.7

49.0

5900

1×500

3.4

2.5

1.8

52.5

7070

1×630

3.4

2.7

1.9

57.0

8690

3×16

3.4

2.4

1.8

50.2

3780

3×25

3.4

2.5

1.8

53.2

4380

3×35

3.4

2.6

1.9

56.4

5040

3×50

3.4

2.7

2.0

59.3

5740

3×70

3.4

2.9

2.1

63.7

6900

3×95

3.4

3.1

2.2

68.4

8270

3×120

3.4

3.2

2.3

72.1

9470

3×150

3.4

3.3

2.4

76.0

10800

3×185

3.4

3.5

2.5

80.8

12370

3×240

3.4

3.7

2.7

88.2

15040

3×300

3.4

3.9

2.9

94.0

17450
