P5或P5/P12 BFOU 0.6/1KV

P15 UX 0.6/1kV

应用
该电缆具有防火，阻燃，低烟无卤和防泥浆的特性，适用于控制，电力和照明系统。

标准
IEC 60092-353

IEC 60092-351
IEC 60092-359

IEC 60331-21
IEC 60332-1
IEC 60332-3-22
IEC 60754-1,2
IEC 61034-1,2
NEK 606:2004

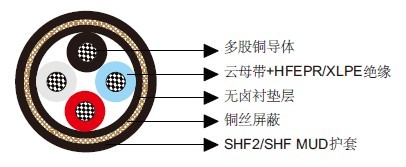

结构
导体：IEC 60228 class 2紧凑型多股镀锡退火铜导体。
绝缘：云母带+无卤EPR/云母带+XLPE。
衬垫层：无卤化合物。
铠装：镀锡铜编织。
外护套：无卤热固材料SHF2（用于P5型）。无卤，防泥浆热固材料SHF MUD（用于P5/P12型），黑色。

电气特性

标称导体截面积	mm²	1.5	2.5	4	6	10	16	25	35	50
标称导体直径	mm	1.6	2.1	2.6	3.2	4	5.1	6.5	7.4	8.7
最大直流电阻@20℃	Ω/km	12.2	7.56	4.7	3.11	1.84	1.16	0.734	0.529	0.391
连续额定电流@45℃ 1芯	A	23	30	40	52	72	96	127	157	196
连续额定电流@45℃ 2芯	A	20	26	34	44	61	82	108	133	167
连续额定电流@45℃ 3&4芯	A	16	21	28	36	50	67	89	110	137
短路电流1s	A	210	360	570	860	1430	2290	3580	5010	7150
工作电压	KV	0.6/1	0.6/1	0.6/1	0.6/1	0.6/1	0.6/1	0.6/1	0.6/1	0.6/1

标称导体截面积	mm²	70	95	120	150	185	240	300	400	630
标称导体直径	mm	10.3	12.2	13.8	15.1	17.0	19.6	21.9	24.6	32.5
最大直流电阻@20℃	Ω/km	0.27	0.195	0.154	0.126	0.1	0.0762	0.0607	0.0475	0.0286
连续额定电流@45℃ 1芯	A	242	293	339	389	444	522	601	690	890
连续额定电流@45℃ 2芯	A	206	249	288	331	444	444	511	587	757
连续额定电流@45℃ 3&4芯	A	169	205	237	272	311	365	421	483	623
短路电流1s	A	10020	13590	17170	21460	26470	34340	42930	57230	90140
工作电压	KV	0.6/1	0.6/1	0.6/1	0.6/1	0.6/1	0.6/1	0.6/1	0.6/1	0.6/1

环境温度校正因数

环境温度校正因数	35	40	45	50	55	60	65	70	75	80
额定系数	1.1	1.05	1.0	0.94	0.88	0.82	0.74	0.67	0.58	0.47

机械和热性能
弯曲半径：8×OD（安装中）；6×OD （固定安装）
温度范围：-20℃ ~ +90℃

尺寸和重量

结构芯数×截面积(mm²)	标称绝缘厚度 mm	标称护套厚度 mm		标称外径	标称重量 kg/km
结构芯数×截面积(mm²)	标称绝缘厚度 mm	内	外	mm	标称重量 kg/km
1×1.5	1.0	1.1	1.1	9.3	145
1×2.5	1.0	1.1	1.1	9.7	160
1×4	1.0	1.1	1.1	10.4	220
1×6	1.0	1.1	1.1	10.9	250
1×10	1.0	1.1	1.2	12.7	310
1×16	1.0	1.1	1.2	13.9	390
1×25	1.2	1.1	1.3	16.3	585
1×35	1.2	1.1	1.3	17.2	690
1×50	1.4	1.1	1.4	19.0	890
1×70	1.4	1.1	1.4	20.6	1110
1×95	1.6	1.1	1.5	23.1	1440
1×120	1.6	1.2	1.6	25.0	1735
1×150	1.8	1.2	1.7	27.0	2060
1×185	2.0	1.2	1.7	29.4	2545
1×240	2.2	1.2	1.8	32.6	3170
1×300	2.4	1.2	1.9	35.3	3910
1×400	2.4	1.4	2.1	41.0	5100
1×630	2.8	1.4	2.3	48.5	7660
2×1.5	1.0	1.1	1.2	14.2	310
2×2.5	1.0	1.1	1.3	15.1	360
2×4	1.0	1.1	1.3	16.6	470
2×6	1.0	1.1	1.4	17.9	555
2×10	1.0	1.1	1.4	19.9	705
2×16	1.0	1.1	1.5	22.5	985
2×25	1.2	1.2	1.6	26.4	1360
2×35	1.2	1.2	1.7	28.4	1620
2×50	1.4	1.2	1.9	32.4	2290
2×70	1.4	1.2	2.1	38.0	3260
2×95	1.6	1.2	2.3	41.6	3910
2×120	1.6	1.4	2.4	45.3	4710
2×150	1.8	1.4	2.6	49.7	5670
2×185	2.0	1.4	2.7	54.3	6840
2×240	2.2	1.6	3.0	61.5	8790
2×300	2.4	1.6	3.2	67.8	10630
3×1.5	1.0	1.1	1.3	14.8	345
3×2.5	1.0	1.1	1.3	16.2	445
3×4	1.0	1.1	1.3	17.4	530
3×6	1.0	1.1	1.4	18.7	635
3×10	1.0	1.1	1.5	21.1	830
3×16	1.0	1.1	1.5	23.7	1160
3×25	1.2	1.2	1.7	28.1	1640
3×35	1.2	1.2	1.8	30.2	1980
3×50	1.4	1.2	2.0	34.3	2750
3×70	1.4	1.2	2.2	39.0	3675
3×95	1.6	1.4	2.4	44.7	4955
3×120	1.6	1.4	2.5	48.3	6035
3×150	1.8	1.4	2.7	53.2	7355
3×185	2.0	1.6	2.9	59.5	9025
3×240	2.2	1.6	3.2	66.5	11590
3×300	2.4	1.8	3.4	72.6	13740
4×1.5	1.0	1.1	1.3	16.4	400
4×2.5	1.0	1.1	1.3	17.3	505
4×4	1.0	1.1	1.4	18.8	620
4×6	1.0	1.1	1.4	20.1	750
4×10	1.0	1.1	1.5	22.7	985
4×16	1.0	1.2	1.6	25.9	1400
4×25	1.2	1.2	1.8	30.7	1995
4×35	1.2	1.2	1.9	33.1	2440
4×50	1.4	1.4	2.0	38.2	3430
4×70	1.4	1.4	2.2	42.7	4600
4×95	1.6	1.6	2.4	49.4	6135
4×120	1.6	1.6	2.5	53.6	7515
4×150	1.8	1.6	2.9	59.0	9010
4×185	2.0	1.6	3.1	64.7	11000
4×240	2.2	1.8	3.4	73.1	14160
4×300	2.4	1.8	3.7	80.7	17550
5×1.5	1.0	1.1	1.4	17.7	510
6×1.5	1.0	1.1	1.4	19.0	545
7×1.5	1.0	1.1	1.4	19.0	590
8×1.5	1.0	1.1	1.5	21.8	715
9×1.5	1.0	1.1	1.6	23.3	720
10×1.5	1.0	1.1	1.6	23.6	790
12×1.5	1.0	1.2	1.6	24.3	880
14×1.5	1.0	1.2	1.7	25.5	965
16×1.5	1.0	1.2	1.7	26.7	1035
19×1.5	1.0	1.2	1.7	27.4	1185
20×1.5	1.0	1.2	1.8	29.5	1260
23×1.5	1.0	1.2	1.9	31.8	1435
24×1.5	1.0	1.2	2.0	33.2	1510
27×1.5	1.0	1.2	2.0	33.9	1615
30×1.5	1.0	1.2	2.0	34.9	1735
32×1.5	1.0	1.4	2.0	35.5	1800
33×1.5	1.0	1.4	2.0	36.7	1940
37×1.5	1.0	1.4	2.0	38.0	2090
44×1.5	1.0	1.4	2.3	42.6	2460
5×2.5	1.0	1.1	1.4	18.8	595
6×2.5	1.0	1.1	1.4	20.4	650
7x2.5	1.0	1.1	1.4	20.4	700
8x2.5	1.0	1.1	1.5	23.5	790
9x2.5	1.0	1.1	1.6	25.1	860
10x2.5	1.0	1.1	1.6	25.4	955
12x2.5	1.0	1.2	1.6	26.1	1045
14x2.5	1.0	1.2	1.7	27.3	1160
16x2.5	1.0	1.2	1.8	28.8	1265
19x2.5	1.0	1.2	1.8	29.6	1445
20x2.5	1.0	1.2	1.9	31.8	1545
23x2.5	1.0	1.4	2.0	34.7	1805
24x2.5	1.0	1.4	2.0	35.8	1850
27x2.5	1.0	1.4	2.0	35.4	1970
30x2.5	1.0	1.4	2.1	38.1	2235
33x2.5	1.0	1.4	2.2	39.6	2390
37x2.5	1.0	1.4	2.3	41.2	2610
44x2.5	1.0	1.4	2.4	46.2	3075
